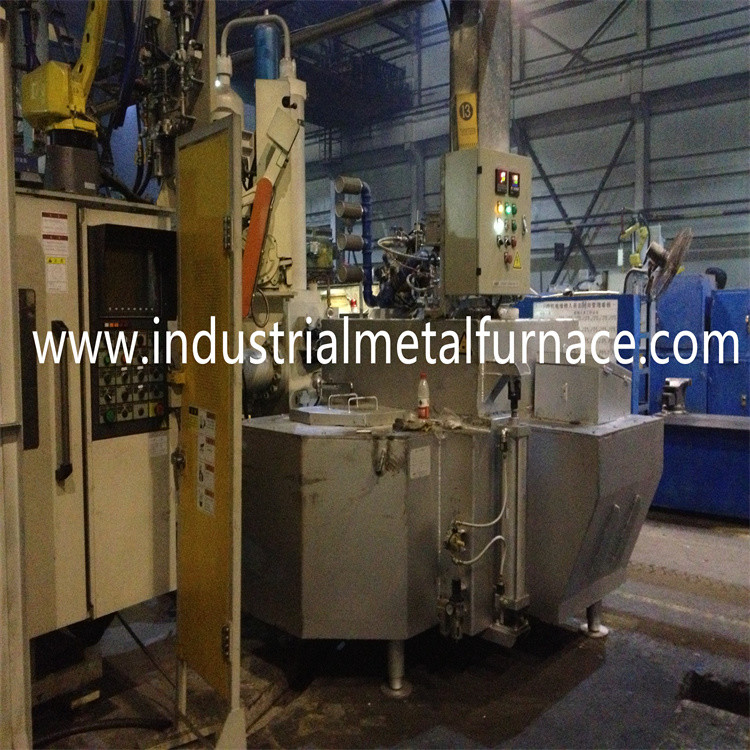

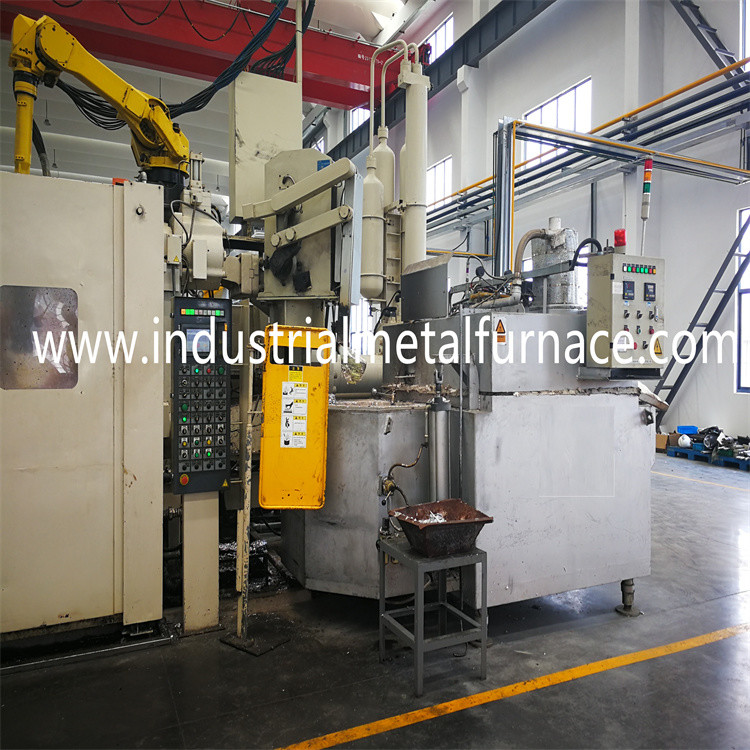

300KGS Pool Gas Aluminium Holding Furnace

Jenis Gas Kolam RenangAluminiumSEBUAHlloyMemegang Fguci

1.Aluminium alloy pool type gas holding furnace

Tungku penahan gas tipe kolam renang terutama berlaku untuk insulasi

larutan logam non-ferrous, dan dapat digunakan dalam mesin die casting,

pengecoran sentrifugal, pengecoran gravitasi, pengecoran presisi dan proses lainnya.

Produk terdiri dari tubuh tungku, sistem pembakaran dan

kotak kontrol listrik.Sistem pembakaran api datar dipasang

di atas tungku, yang secara langsung memancarkan aluminium

cairan paduan dengan efisiensi tinggi.Tungku mudah dirawat

dan pindah.

Tungku penahan tipe kolam berbahan bakar gas adalah penahan paduan aluminium

tungku yang dapat memulihkan panas dan mengejar batas penghematan energi.

1. Pembakar konsumsi energi rendah dengan penukar panas diadopsi,

yang secara efektif dapat menggunakan knalpot panas.

2. Pembakar api datar impor berkualitas tinggi diadopsi, dengan api besar

daerah radiasi dan efisiensi termal yang tinggi.Suhu cair

aluminium dapat dikontrol dalam ± 3 , dan kandungan oksigen dalam

atmosfer di tungku kurang dari 5%, yang dapat secara efektif

mencegah pembentukan oksida dalam tungku.

3. Karena struktur insulasi termalnya yang unik, secara efektif dapat

mengurangi pembuangan panas permukaan, mengurangi suhu lingkungan dan

meningkatkan efisiensi termal.

4. Lapisan tungku penahan aluminium gas terbuat dari mineral gabungan kekuatan tinggi

tahan api aluminium anti lengket, dengan masa pakai lebih dari 5

tahun (garansi tiga tahun).

5. Mengadopsi sistem pembakaran khusus dan pendukung pembakaran

kipas untuk mewujudkan operasi kebisingan rendah

2. Menurut persyaratan perusahaan kami, tungku ini

bertujuan untuk isolasi paduan aluminium. Ini memiliki p . berikutparameter.

1. Perubahan level cairan: 175mm

2. Jenis bahan bakar: gas alam;nilai kalori: 8600kkal / Nm3;tekanan pasokan gas: 5kpa

3. Nilai suhu gas cair: ± 850

4. Akurasi kontrol suhu: ± 5

5. Catu daya: 380V, 50Hz, sistem 3-fase 5-kawat

3. Struktur tubuh tungku

1. Struktur baja:

Cangkang tungku penahan die casting berbahan bakar gas dibentuk dengan penyambungan dan

pengelasan pelat bajadanbagian baja, dan bahan di sekitar pintu tungku dilemparkan

besi. Seluruh tungku memiliki fungsi pengangkatan, yang mudah dicocokkan

dengan peralatan.

2. Komposisi lapisan tungku:

Kolam cair dibentuk oleh satu kali castable.bahan ini

adalah bahan pengecoran, yang memiliki karakteristik kekuatan tinggi,

tidak ada adhesi aluminium, umur panjang dan sebagainya. (kompresi

kekuatan: 140MPa di atas 110 , sedangkan tingkat perubahan linier hanya 0,1%).

Bagian atas tungku dan ujung atas dinding tungku menggunakan yang diimpor

Lapisan isolasi termal nano Anda.Kenaikan suhu tungku

dinding kurang dari 30 derajat.

3. Sistem pembakaran:

3.1 pembakar gas yang diimpor harus dipilih Pengoperasian dan pemeliharaan yang sederhana,

umur panjang, kontrol suhu, pengapian otomatis dan mata api

pemantauan.Ketika suhu yang disetel tercapai, pembakar berhenti

pembakaran.Ketika suhu di tungku lebih rendah dari batas bawah

dari suhu yang disetel, burner memasuki port pembakaran untuk otomatis

pembakaran, pengapian otomatis dan deteksi batang api.Setelah operasi

persiapan tungku penahan selesai, pembersihan ledakan dilakukan

keluar terlebih dahulu, dan kemudian pengapian otomatis dilakukan untuk pembakaran rendah.

Setelah nyala api terdeteksi oleh batang pendeteksi nyala api, pembakar akan

secara otomatis dan secara bertahap memasuki kondisi pembakaran tinggi.Pada saat yang sama

waktu, batang pendeteksi api selalu memantau keadaan pembakaran

pembakar.

3.2 sistem keamanan tungku penahan dapat segera memotong

burner utama dan burner pengapian dan mengganggu pasokan bahan bakar ketika

burner tidak sepenuhnya terbakar atau padam. Perangkat yang saling mengunci

diatur antara sakelar tekanan bahan bakar dan pendukung pembakaran

pipa udara, sehingga katup penutup pasokan bahan bakar dapat ditutup

melalui respons perangkat yang saling terkait jika ada yang tidak normal

kondisi pembakaran. Kontrol suhu leleh: kontrol suhu

adalah untuk secara otomatis menyesuaikan kecepatan kipas pembakaran melalui

konverter frekuensi kipas pembakaran sesuai dengan aluminium

suhu cair dari tungku penahan, sehingga dapat menyesuaikan pembakaran

volume pembakar.Metodenya adalah regulasi PID. Suhu atas

batas diatur dengan memanaskan suhu atmosfer di penutup untuk mengontrol

suhu atmosfer.

3.3 komponen utama sistem pembakaran

1) Kepala pembakar utama 1 # Krom

2) Katup solenoida api utama 1 # Honeywell

3) 1 # Honeywell

4) Sakelar tekanan angin 1 # Honeywell

5) Katup pengurang tekanan 1 # Fisher

6) Sakelar tekanan gas 1 # Honeywell

7) Pengontrol pembakaran 1 # Honeywell

8) Kipas pendukung pembakaran 1 # domestik

9) pengontrol suhu 2 # Taisi

3.4.Merek Schneider dan Chint digunakan untuk tegangan rendah

komponen listrik.

4. Pengatur suhu

Saklar nyala kontrol suhu otomatis, alarm suhu berlebih,

perlindungan api, dll

1. Kontrol suhu aluminium cair

2. kontrol suhu suhu

3. Setelah persiapan tungku selesai, nyalakan sakelar,

pertama gunakan blower untuk membersihkan tungku penahan aluminium untuk proses die casting,

mengatur suhu kontrol,nyalakan katup solenoid pipa gas secara bersamaan,

dan gas disuntikkan ke dalam tungku untuk pengapian dan pembakaran otomatis.

5.Lingkup fortifikasi pengguna:

1. Pipa gas harus dihubungkan ke badan tungku sesuai kebutuhan.

2. Pengkabelan listrik bekerja, dari kabinet kontrol hingga kabel bodi tungku,

disediakan oleh perusahaan kami.

Pekerjaan pengkabelan catu daya dan catu daya siaga berada di dalam

lingkup pengguna. Catu daya adalah 380V ± 10%, 50Hz.

3. Pekerjaan penentuan posisi tungku die casting aluminium

(juga dikoordinasikan oleh kedua belah pihak).

6.  Pekerjaan kontraktor:

1. Fabrikasi tubuh tungku

2. Pekerjaan pondasi situs

3. fabrikasi aksesori tungku yang relevan

4. produksi sistem kontrol

5. Pengecatan benteng

6. pekerjaan instalasi dan commissioning

7. Benteng pelatihan operator situs

8. Fortifikasi transportasi peralatan

7.Konfigurasi standar

1. satu tubuh tungku

2. Satu set sistem kontrol

3. Dua pasangan termo pengukur suhu (satu untuk mengukur cairan)

suhu aluminium dan satu untuk suhu tungku, di antaranya

pasangan termo untuk mengukur suhu aluminium cair adalah

dilengkapi dengan lengan pelindung silikon nit ride)

4. Satu set sistem pembakaran

5. Beberapa bahan rentan (2 set batang pengapian)

6.Satu salinan manual operasi

8.Spesifikasi bahan:

Tubuh tungku

9.Sistem pembakaran

10.Bagian kontrol listrik
