1000V Gas Nitriding Furnace Proses Nitriding Ion Plasma

WONDERY VACUUM PULSA PLASMA ION Nitriding Furnace DC Power Type

1.Aplikasi

Tungku nitridasi ion industri terutama digunakan untuk nitridasi ion, proses perlakuan panas kimia plasma ion nitrocarburizing (nitridasi lunak) plasma dari bagian mekanis untuk memodifikasi permukaan bagian mekanis dan mendapatkan sifat mekanik dan fisik dan kimia yang diperlukan.

Set lengkap tungku perlakuan panas industri terdiri dari catu daya ion, badan tungku vakum, sistem akuisisi vakum, pengukuran suhu dan sistem kontrol, sistem pasokan gas, dll.

2. Parameter Teknis Tungku Nitriding Ion

2.1 parameter utama catu daya ion DC

Tegangan keluaran DC: 0-1000v dapat disesuaikan

Arus keluaran besar catu daya DC:

Mode pemadaman busur: Pemadaman busur osilasi LC dan pemadaman busur pemutus

3.Pengantar Setiap Unit

3.1 catu daya ion

Catu daya ion adalah bagian penting dari tungku nitridasi ion.Apakah catu daya ion stabil dan andal secara langsung memengaruhi kerja normal seluruh peralatan perlakuan panas dan kualitas proses.

Catu daya ion dibagi menjadi catu daya ion DC dan catu daya ion pulsa, yang dapat dipilih pengguna sesuai dengan kebutuhan mereka.

Catu daya ion DC

Catu daya ion DC terutama mencakup transformator penyearah, rangkaian penyearah yang dikendalikan silikon, rangkaian pemadam busur osilasi LC, rangkaian umpan balik cut-off dan rangkaian kontrol.d

Catu daya ion DC memiliki fungsi perlindungan hubung singkat anoda dan katoda, arus lebih dan tegangan lebih, kegagalan fasa, kesalahan operasi dan sebagainya.

3.2 tubuh tungku vakum

Bodi tungku nitridasi plasma diproduksi dengan lisensi produksi bejana tekan sekunder nasional.

Tubuh tungku vakum dibagi menjadi tubuh tungku biasa dan tubuh tungku dengan pemanas tambahan, yang dapat dipilih oleh pengguna sesuai dengan kebutuhan mereka.

3.3 tubuh tungku biasa

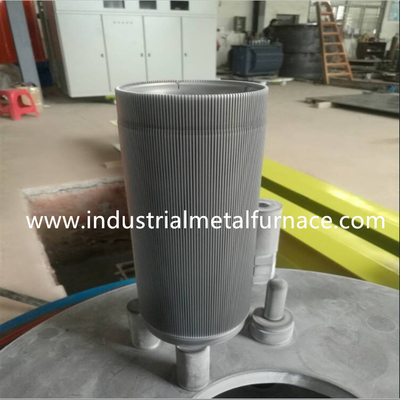

Tubuh tungku vakum dari peralatan dibagi menjadi tipe sumur (bagian menggantung), tipe lonceng (bagian susun) dan tipe komprehensif bagi pengguna untuk memilih dan membeli.

Tubuh tungku vakum terdiri dari laras tungku dan sasis tungku.

Laras tungku dilas dengan pelat baja dan memiliki struktur lapisan ganda, dengan pendingin air di tengahnya.Semua permukaan penyegelan (alur) disegel dengan cincin penyegel karet vakum.Tungku dilengkapi dengan pelindung panas stainless steel dan pelat katoda.Jendela observasi dibuka pada laras tungku.Port saluran masuk udara dipasang di bagian atas badan tungku.

Sasis tungku nitridasi ion plasma dilengkapi dengan antarmuka transmisi daya katoda, antarmuka pengukuran suhu, antarmuka pengukuran tekanan, antarmuka ekstraksi udara, dll.

Perangkat transmisi katoda terdiri dari batang katoda, segel, bantalan isolasi, kolom bantalan dan lengan celah udara.Kabel katoda dihubungkan dengan pelat katoda melalui perangkat transmisi daya katoda.

Gambar berikut adalah diagram skema perangkat transmisi daya katoda peralatan.

Tubuh tungku vakum disegel dengan baik untuk memastikan tingkat vakum yang dibutuhkan oleh proses.

Menurut persyaratan ukuran bagian pemrosesan dan kapasitas produksi, badan tungku vakum harus memiliki volume kerja yang cukup.

3.4 tubuh tungku dengan pemanas tambahan

Untuk meningkatkan efek pemanasan dan keseragaman suhu di tungku, tubuh tungku dengan pemanas tambahan dapat dipilih.

Komponen pemanas tambahan yang terdiri dari kawat paduan pemanas listrik (strip), isolator keramik dan bingkai tetap dipasang di tungku biasa untuk membentuk badan tungku pemanas tambahan.

Pemanas tambahan harus dilengkapi dengan catu daya pemanas bantu tegangan rendah dan arus tinggi yang sesuai.

3.5 sistem akuisisi vakum

Sistem akuisisi vakum terdiri dari pompa vakum mekanis baling-baling putar, katup solenoid vakum dan katup kupu-kupu vakum, yang dihubungkan dengan badan tungku vakum melalui pipa vakum. Pengukur vakum rendah digunakan untuk mengukur tingkat vakum badan tungku vakum.

3.6 pengukuran suhu dan sistem kontrol

Pengukuran suhu dan sistem kontrol terdiri dari termokopel, sirkuit kontrol suhu dan instrumen kontrol suhu.Sinyal milivolt suhu diperoleh oleh termokopel, dan suhu benda kerja dikontrol secara akurat melalui penyesuaian PID dari instrumen kontrol suhu dan sirkuit terkait.

3.7 sistem pasokan gas

Sistem pasokan gas dari tungku perlakuan panas vakum terdiri dari silinder amonia, peredam tekanan amonia, rotameter (atau pengukur aliran massa) dan pipa transmisi gas.

Peralatan tungku nitridasi plasma dilengkapi dengan dua meter aliran, satu untuk pengaturan aliran amonia dan yang lainnya untuk pengaturan aliran gas karburasi.Kedua gas tersebut dicampurkan ke dalam tungku setelah melewati flowmeter, dan proses nitrocarburizing (soft nitriding) dapat diwujudkan dengan mengatur rasio aliran.
