500KW Zinc Industrial Heat Treat Oven XG 08 Seng Hot Dip Galvanizing Ketel

Tungku Galvanizing Hot Dip 500KW Industri Besar dengan Ketel Seng XG 08

1. Komposisi

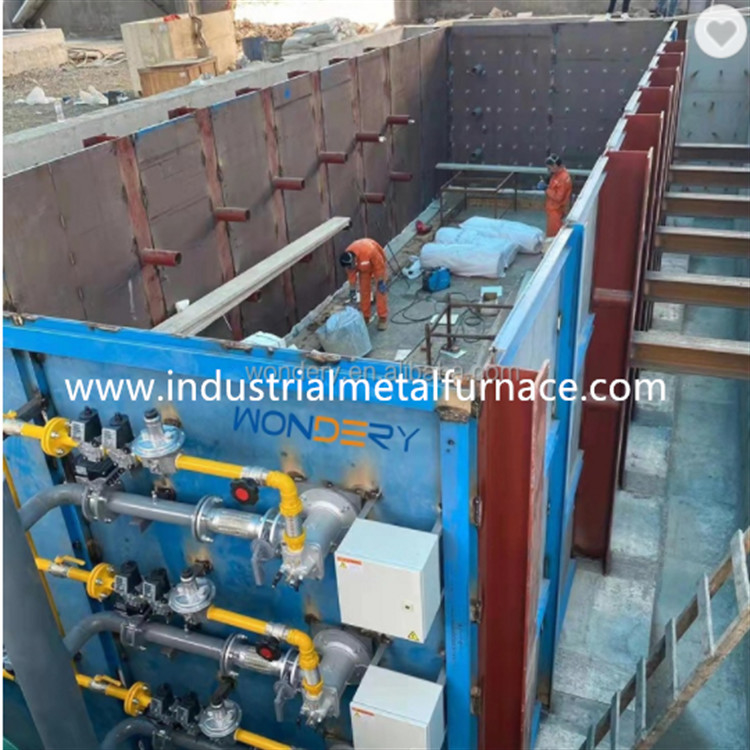

Tungku galvanis seng celup panas terdiri dari pelat penutup tahan api,

Ketel seng XG-08 , batang penopang , lapisan tahan api/isolasi,

cangkang tungku, struktur berbentuk U, port buang, sistem pembakaran, dan

lapisan selimut serat keramik.

2. Parameter Teknis Tungku Galvanis Panas

3.Pengantar Setiap Unit

3.1 pelat penutup

Tungku galvanis celup panas dirancang untuk mencapai hasil yang sangat baik

efek pelestarian panas dari tungku, dan juga mempertimbangkan faktor-faktor seperti:

sebagai bentuk platform operasi, deformasi termal ketel seng,

kemudahan dalam pemasangan dan pelepasan pelat penutup, dan bentuknya

dari flensa.Ketebalan setiap pelat tahan api adalah 50mm, menggunakan tiga

lapisan itu dapat memperoleh efek insulasi panas terbaik pada suhu 1400 .

3.2 ketel seng

Ketel seng terbuat dari bahan XG-08 yang merupakan bahan khusus untuk

memenuhi persyaratan proses dalam proses galvanisasi hot dip.

3.3 bilah dukungan

Tungku galvanis hot dip dirancang dengan baja tahan karat 310S

dukungan bar dengan diameter 100mm.Itu dapat mencegah ketel seng dari

mengalami deformasi oleh panas.

3.4 tungku tahan api bawah/lapisan isolasi

Mempertimbangkan kapasitas dukung beban dari dasar tungku, panas

isolasi pondasi beton, desain saluran pembuangan seng

dan tata letak cerobong asap, bagian bawah tungku terbuat dari batu bata tahan api

dan mortar tahan api.

Lapisan isolasi terdiri dari selimut serat keramik tahan 1260℃.

Ini memiliki karakteristik isolasi termal yang baik, tidak ada ekspansi termal

stres, ringan, mudah instalasi, dan pemeliharaan.

3.5 Lapisan tungku

Lapisan tungku galvanis hot dip terbuat dari selimut serat keramik

dan modul.Dari bagian bawah tungku ke atas, letakkan satu lapisan

modul dan kemudian satu lapisan selimut terlipat untuk mengimbangi

kemungkinan penyusutan antara modul.Dari sisi dalam ke baja

dinding, ketebalan 400mm untuk satu modul adalah 350mm, dan dua selimut

dalam 30mm dikompresi menjadi 50mm.

Setelah perhitungan perpindahan panas, suhu pada antarmuka dengan

selimut serat pendukung lebih rendah dari 700 .Selimut serat pendukung bisa

sepenuhnya memenuhi kinerja insulasi termal yang dapat mengurangi

biaya keseluruhan lapisan tungku.

3.6 cangkang baja berbentuk U

Tungku galvanisasi hot dip terdiri dari balok-H dan baja

piring.Kolom balok-H dari badan tungku adalah 300*300, dan

ketebalan pelat baja dinding tungku adalah 10mm.sinar-H

kolom dilas ke balok-H pra-tertanam, dan kedua sisi

tungku terbuat dari dukungan berbentuk U untuk memperkuat

tubuh tungku.

3.7 Saluran gas buang

Tungku galvanis hot dip dirancang sesuai dengan nyala api

kecepatan pembakar, hambatan difusi udara panas, konveksi dan

efisiensi perpindahan panas radiasi, dan dalam kombinasi dengan cerobong asap

langkah dan jalur gas.

3.8 Port buang

Itu terbuat dari modul serat keramik.Ukuran dan posisi desain

outlet buang akan mempengaruhi sirkulasi, langkah, dan kecepatan gas buang

dalam tungku.

3.9 Lubang pembuangan seng

Tungku galvanisasi hot dip terdiri dari batu bata tahan api dan

bisa dicor.Lubang pembuangan seng berbentuk persegi panjang seperti parit.Dan ada

perangkat alarm, ketika kebocoran terjadi, kotak kontrol menampilkan seng

alarm kebocoran.
