90KW 50HZ Jenis Pit Tungku Karburasi Gas Perlawanan Listrik Tungku Karburasi Gas Terus Menerus

Tungku Perlakuan Panas Karburasi Tipe Pit

Tungku Karburasi Jenis Perlakuan Panas Perlawanan Listrik

1. Aplikasi

Tungku karburasi gas adalah tungku perlakuan panas siklik hemat energi tipe baru.

Ini digunakan untuk perlakuan panas karburasi gas pada bagian-bagian mesin baja, suku cadang mobil.

Suhu kerja maksimalnya adalah 1050℃, dan perapiannya dilengkapi dengan satu stainless

tangki peredam baja.Bagian pertama dimuat di keranjang, dan kemudian dimasukkan ke dalam tangki peredam.

Atmosfer adalah tipe drip-in melalui flow meter dan pipa menetes.

Kipas dipasang di penutup tungku untuk memaksa sirkulasi udara di dalam tungku.

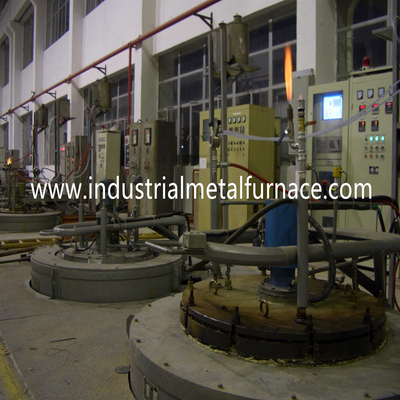

Tungku perlakuan panas tipe lubang cocok untuk semua jenis bagian kecil dan menengah dan poros panjang

karburasi, carbonitriding dan kurang dari 950 tidak ada pemanasan oksidasi, anil suhu tinggi

dan proses perlakuan panas lainnya. Ini memiliki keunggulan penyegelan yang kuat, suhu tinggi

keseragaman, hemat energi yang baik dan pengoperasian yang mudah.

2. Parameter Teknis:

3. Pengenalan struktur

Tungku karburasi tipe lubang ini terdiri dari badan tungku, lapisan tungku, pengangkatan penutup tungku

mekanisme, kipas, elemen pemanas, tangki peredam, sistem kontrol listrik, dan kontrol potensi karbon

sistem.

Tubuh tungku: Rangka cangkang tungku karburasi dibuat dari 4-12mm

pelat baja dan 12 # baja penampang.

Seluruh struktur baja memiliki penampilan yang baik.Dinding luar tungku dicat

dengan 2 lapis cat dasar, dan 2 lapis cat pelapis.Bagian penting dari tungku dicat

dengan cat tahan panas.

Lapisan: tungku tipe lubang adalah struktur semua serat.Ini memiliki keuntungan dari konduktivitas panas yang rendah,

kapasitas anti-shock yang kuat, dan anti-erosi.Blok serat diperbaiki dengan baja tahan karat bulat

bagian.Struktur lapisan tahan api ini memiliki keunggulan konduktivitas panas yang rendah, anti-shock yang kuat

kapasitas, dan anti-erosi.Serat aluminium silikat menahan suhu maksimum 1200 .

Serat tahan api dipasok dari Shandong.Ketebalan lapisan total adalah 350mm.tungku

lapisan mengadopsi blok serat aluminium silikat 300mm sebagai lapisan tahan api dan lapisan insulasi panas 50mm.

Penutup tungku: Penutup terbuat dari pelat baja 30mm A3.Kotak pelestarian panas dari

penutup terbuat dari coran tahan panas CrMnN, dan diisi dengan serat aluminium.Panasnya

penutup tungku perawatan dan tangki peredam disegel ganda dan juga berpendingin air.tungku

penutup dilengkapi dengan kipas penyegel pendingin air, dripper 3 lubang, dan pipa knalpot.Tetesan masuk

kuantitas bahan kimia karburasi dikendalikan oleh dripper.Bahan kimia karburasi adalah

diuapkan menjadi atmosfer karburasi di bawah suhu tinggi.Tekanan dalam

diatur oleh pengatur tekanan.Penutup tungku juga diawetkan dengan tabung sampel,

lubang masuk gas, dan lubang keluar gas untuk memudahkan pemasangan pengontrol potensi karbon dan penganalisis CO2.

Elemen pemanas: sabuk resistensi berbentuk spiral 0Cr21AL6Nb dipasang di dinding perapian.

Sabuk resistensi dibuat oleh cetakan khusus untuk memastikan tidak ada kerusakan dalam produksi.Itu

sabuk resistensi dipasang ke dinding dengan paku porselen.Paku dan paking porselen adalah

terbuat dari bahan korundum di bawah proses sintering suhu tinggi.Tungku memiliki 1

zona kontrol suhu.

Kipas: Dipasang pada penutup tungku.Impeller terbuat dari panas anti-erosi 310S

baling-baling stainless steel tahan.Kipas dan poros adalah tipe kombinasi dan berpendingin air.

Tangki peredam: pelat baja tahan panas SUS310S (0Cr25Ni20) setebal 10mm.tangki peredam

dan penutup tungku disegel oleh akar asbes.Cincin penyegel didinginkan dengan air untuk memastikan masa pakainya.

Mekanisme pengangkatan penutup tungku: Gerakan naik-turun penutup tungku adalah melalui

mekanisme sekrup listrik.Pada poros atas-bawah terdapat 2 sakelar pembatas untuk mencegah kerusakan.

Sistem Kontrol Listrik

Kontrol suhu: Suhu tungku hambatan listrik dikendalikan oleh

Pengontrol suhu cerdas JAPAN dengan regulasi PID.Itu dapat menghitung PID yang ideal

parameter, dan mencapai keseragaman dan stabilitas suhu yang paling diinginkan.

• Tungku jenis pit ini memiliki 1 zona kontrol.Motor bergerak tentu saling terkait.
• Ada alarm suhu berlebih untuk setiap zona pemanasan.
• Komponen yang digunakan dalam sistem kontrol adalah merek CHINT atau DELIXI.Itu
• komponennya adalah kontaktor AC, sekering cepat, relai perantara, sakelar perjalanan, sakelar,
• tombol, dan lampu indikasi, amperemeter, dan voltmeter.
• Kabinet kontrol dibuat sesuai dengan standar negara.Dan kabel tercetak dengan jelas.

4. Cakupan Pasokan

5. Sistem Kontrol Potensi Karbon

5.1 Indeks Kinerja Utama

5.1.1 keseragaman suhu tungku: ±5℃ (area kerja efektif)

5.1.2 stabilitas suhu: ±1℃ (akurasi kontrol instrumen)

5.1.3 metode kontrol suhu: regulasi daya PID;

5.1.4 keseragaman potensi karbon: ±0,05%CP；

5.1.5 stabilitas potensi karbon: ±0,02%CP；

5.1.6 tingkat keseragaman karbida: ±1 kelas;

5.1.7 Toleransi kedalaman casing yang efektif: ±0,1mm untuk kedalaman casing≤1mm;±5%

untuk kedalaman kasus: 1mm;(bahan mandi yang sama);

5.1.8 metode kontrol potensi karbon: probe oksigen untuk propana dan regulasi PID;

5.2 Fungsi

5.2.1 Kontrol suhu: Sistem kontrol suhu didasarkan pada JAPAN

pengontrol suhu.Sistem suhu memiliki kontrol suhu tinggi

akurasi dan stabilitas yang tinggi.Akurasi kontrol suhunya adalah ±1℃.

5.2.2 Kontrol potensi karbon atmosfer: Sistem kontrol potensi karbon

mengadopsi probe oksigen anti sengatan panas, pengontrol potensi karbon JCT1, dan diimpor

katup solenoida untuk mengontrol potensi karbon.

Pengendali potensi karbon JCT1 memiliki pengalaman lapangan lebih dari 10 tahun.

Kontroler potensial cocok untuk berbagai aplikasi.Ini memiliki tinggi

akurasi kontrol, dan kemampuan anti-interferensinya telah mencapai tingkat internasional.

Pengendali potensial mampu menyimpan 100 proses.Probe oksigen juga diatur

dengan perangkat pembakaran deposit karbon.
