1500kg Listrik Pool Type Aluminium Melting And Holding Furnace Aluminium Smelting Equipment

Tipe Kolam Listrik Tahaning Furnaceuntuk Peleburan Aluminium

1.Aplikasi

Tungku penahan tipe kolam listrik terutama digunakan untuk panas

pengawetan larutan logam nonferrous.

Pengantar Struktural

Tungku penahan tipe kolam terdiri dari tiga bagian berikut:

tubuh tungku, elemen pemanas dan sistem kontrol listrik.Itu

bagian atas kotak kontrol listrik adalah rangkaian kontrol.semakin rendah

bagian adalah sirkuit listrik.

Tubuh tungku terdiri dari lubang pengisian, ruang penahan,

lubang pengosongan dan penutup tungku.Lubang pengisian, lubang pemakaian

dan ruang penyimpanan dicor secara keseluruhan oleh 84ACX castable yang

diproduksi oleh Produk Mineral Sekutu.(kekuatan tekan adalah 140MPA

ketika suhu mencapai 110 .Tingkat garis adalah 0,1%) Jenis ini

castable memiliki keunggulan aluminium non-stick, kekuatan tinggi, mudah

bersih dan umur panjang.Penutup tungku mengadopsi serat tahan api

kapas dengan merek Janpnese yang memiliki kinerja pelestarian panas yang baik

dan perawatan yang mudah.

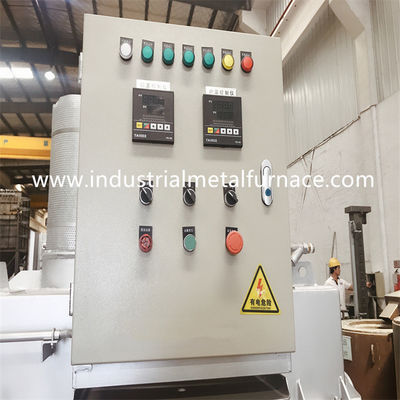

Sistem kontrol listrik mengadopsi kontrol PID dengan cerdas

pengatur suhu, dan pengatur daya.Suhu

akurasi kontrol adalah ±3℃.Tungku penahan untuk die casting juga

memiliki alarm suhu berlebih.

Catu daya disiapkan oleh pembeli:

Catu daya: 3-fase 5-kawat, 380V ± 10%, 50Hz ± 3 Hz;

Kontrol daya: 220V ± 10%, 50Hz ± 3 Hz.

2.Parameter teknik

3.Sistem pemanas dan sistem kontrol listrik

3.1.Sistem Pemanas

a) komponen pemanas — batang silikon karbida (total 6 buah)

Sistem kontrol: pengontrol suhu (diimpor dari Taiwan, 2 buah),

pengatur daya elektronik, kontaktor, relai.

Komponen penginderaan suhu: kopling termal (2 buah bersama-sama,

1 untuk mengukur suhu atmosfer perapian dan satu lagi untuk

mengukur suhu aluminium cair)

3.2.Sistem kontrol listrik (kontrol PID)

Thyristor adalah komponen pengontrol utama dari kontrol listrik

sistem.Arus keluaran dikendalikan melalui perubahan

sudut konduksi thyristor.Tungku penahan aluminium listrik

menggunakan kontrol fase lanjutan dan sirkuit penembakan untuk mengontrol konduksi

sudut thyristor.Pengontrol suhu memiliki berbagai perlindungan

fungsi.Ketika suhu tungku peleburan aluminium naik di atas

batas atas atau arus tidak normal karena kesalahan, pengontrol dapat

secara otomatis menghentikan output pulsa, dan menghentikan catu daya.

3.3.parameter teknis utama

a) tegangan kerja: 380V 3 fase 50Hz;

b) metode kontrol: pengaturan potensiometer manual atau otomatis

sinyal kontrol 0-5VDC;

c) fungsi soft start-up: gerakan dimulai setelah 0,5 detik;

d) Akurasi kontrol suhu: ± 5 (di bawah kondisi kerja standar)

3.4.komponen listrik utama

a) kabinet kontrol, 1 buah;

b) pengontrol suhu, asal Taiwan, 2 buah (satu pengontrol

dengan regulasi PID).

c) pengatur daya, 1 set;

d) komponen listrik tegangan rendah, 1 set;

e) kopling termal, 2 buah (bagian yang mengukur lelehan

suhu aluminium diselubungi dalam pipa selubung pelindung);
