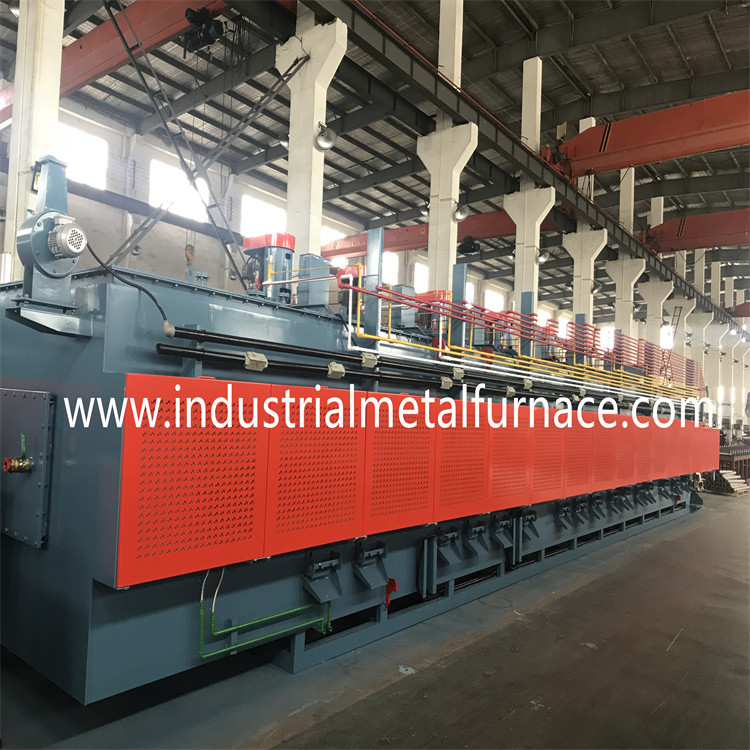

Kuantitas Tinggi 40400 Pemanas Listrik Continuous Mesh Belt Furnace

1.Garis tungku perlakuan panas terdiri dari:

QuenchingFguci→ QuenchingCair mataTank→ Pos Dmengoleskan

danCcondongTank→ Cterus menerusHatauSEBUAHsayaTempering Fguci→

SEBUAHotomatisTsuhuCkendaliPanel.

(1) daya total: sekitar 170KW (termasuk daya tambahan);

(2) panjang total: sekitar 23 meter;

(3) berat total: sekitar 22000kg;

2D.parameter teknis utama dari tungku sabuk conveyor mesh

Kapasitas: pendinginan dan tempering sekitar 130-180kg / jam, karburasi adalah

sekitar 60-120kg/jam, dan output bervariasi dengan bentuk, ukuran dan susun

dari benda kerja. Bagian kerja: alat perangkat keras, suku cadang standar, dll.

3.Spesifikasi Teknis Per Unit

Tungku Pendinginan　　

3-1.Spesifikasi

4. PendinginanTangki

4-1.Sspesifikasi

Tungku sabuk jala 4-1-1: B=600mm Bahan: 204, 1pc, 1.6*1.6*hem 30 05075-AL

Transmisi 4-1-2: N=1.5KW, I=450, P=25.4 Semua, motor Nanfang + peredam Xintao

(termasuk pembatas torsi);

4-1-3 Pompa pendingin: 5.5HP×3”, 1 set, Shanghai Jiajin;

4-1-4 Pompa sirkulasi: 5.5HP×3”, 1 set, Shanghai Jiajin;

4-1-5 Penukar panas pelat: (20m²), 1 set, pertukaran panas Yuanxiang;

4-1-6 Strip pengangkat terbuat dari paduan aluminium, 1 set, Wondery made;

6.Postingtangki degreasing dan pembersih

6-1.Sspesifikasi

6-1-1 Sabuk jala: Bahan: W=400mm, 1PC, 1.6*¢ 2.0 hem 30 05075-AL;

6-1-2 Transmisi: N=0,75KW, I=450, P=19,05 1 pc, motor Nanfang + peredam Xintao

(termasuk pembatas torsi);

6-1-3 Pompa semprot: N＝2.2kw, 1 pc, Jiajin;

6-1-4 Motor pemisahan air oli: N = 0.10KW, 1 set, disesuaikan;

6-1-5 Pemanas listrik: N = 18.9KW, 3 pcs, Disesuaikan;

Tungku Tempering

7-1.Spesifikasi

7-1-1 Suhu kerja: 650 ;

7-1-2 Nilai daya pemanas: sekitar 80-95KW;

7-1-3 Jumlah pemanas: 81 set;

7-1-4 Jumlah zona: 3 zona;

7-1-5 Panjang tungku pemanas: 6000mm;

7-1-6 Panjang rak keluar: 1000 mm;

7-1-7 Lebar sabuk jala: B＝600mm (bahan SUS304);

7-1-8 Berat total badan tungku: sekitar 7 ton;

7-1-9 Lebar total badan tungku: Sekitar 1825 mm;

7-1-10 Transmisi: N= 0.75KW, I = 1800, P = 25,4;

7-1-11 Kipas: N= 3－1.5kw;

7-1-12 Keseragaman suhu tungku: ± 6 ;

7-1-13 Akurasi kontrol suhu: ± 1 ;

7-1-14 Suhu dinding tungku: 40 + suhu kamar (sisi transmisi);

Kontrol Listrik

8.Komponen utama

9.Sistem kontrol otomatis konsentrasi karbon O2 titik tunggal

Tegangan 220-380v × satu × 50HZ;

1. Pengontrol potensi karbon CP, 1 pc;

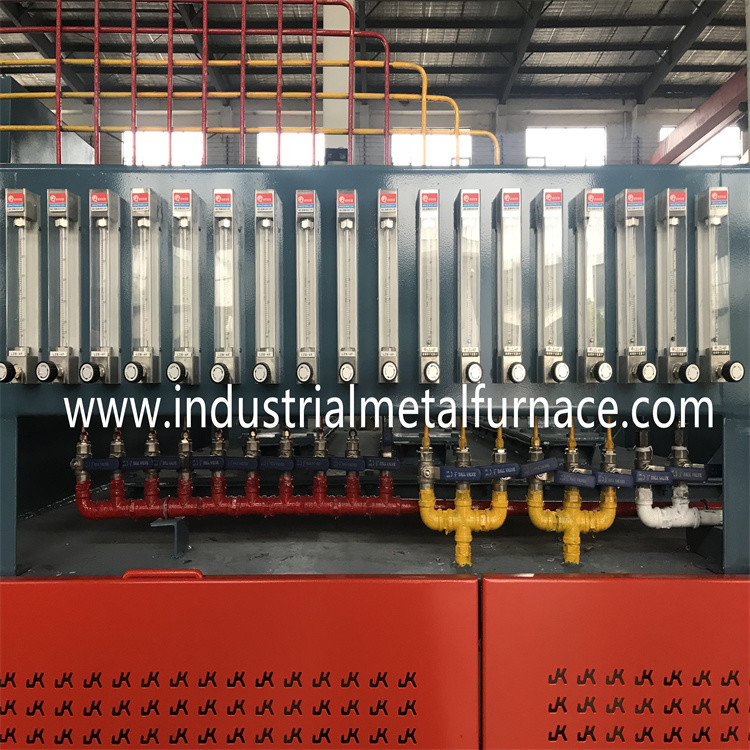

2. Pompa udara: 2 set;Pengukur aliran udara referensi: 1;Pengukur aliran udara pembakaran karbon: 1.

3. Perekam: 1 set;

4. Kelompok katup solenoida kontrol aliran: 1 kelompok;

5. Pemeriksaan oksigen 27m/m × 600m/m: 1 pc;

6. Pipa udara: 1 pc;

7. Kabel listrik: 1 pc;

10Pekerjaan di tempat

1 pipa: pipa untuk tungku sabuk kontinu disiapkan oleh pembeli, tetapi diatur

sesuai dengan instruksi penjual.

perkabelan: Kabel antara kabinet ke setiap bagian peralatan disediakan oleh

pembeli, tetapi terhubung sesuai dengan instruksi penjual.

3 lukisan;tungku hambatan listrik dicat dengan warna yang dalam.

sambungan pipa: Pipa knalpot disiapkan dan dirancang sendiri oleh pembeli mulai dari

titik sambungan flensa peralatan.
