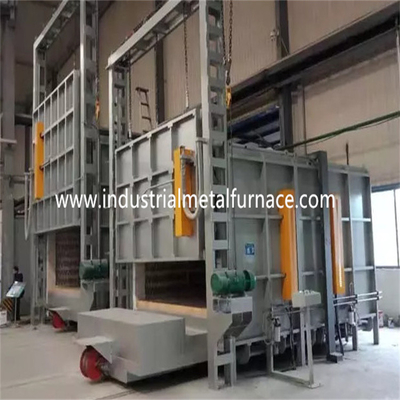

1 Zona Listrik Bogie Hearth Car Bottom Furnace, Heat Treatment Furnace 2000×1000×1000mm

2000 × 1000 × 1000mm Tungku Listrik Bogie Hearth, Tungku Bawah Mobil

1. Aplikasi

Tungku perapian bogie listrik terutama digunakan untuk

perlakuan panas baja mangan tinggi, baja kromium dan bagian logam lainnya.

2.Pengantar Struktural

Produsen tungku perapian bogie terutama terdiri dari

tubuh tungku, lapisan, pintu tungku dan sistem kompresi pintu,

bogie, elemen pemanas, sistem kemiringan hidrolik, dan sistem kontrol suhu.

2.1buluna tubuh

Struktur baja tubuh harga tungku perapian bogie terbuat dari 8-10 #

baja penampang dan pelat baja ≥3mm.Pilar samping dan pilar belakang adalah

terbuat dari baja sectional, dan diperkuat dengan bresing baja sectional.

Dinding luar tungku dicat dengan 2 lapisan primer, dan 2

lapisan cat pelapis.Bagian kunci dari tungku dicat dengan tahan panas

cat.Pintu tungku terbuat dari baja saluran 16mm dan pelat baja 6mm.

2.2lapisan

Badan tungku perapian bogie grosir dibangun dengan sistem semua serat.

Bahan pelapis yang digunakan adalah serat refraktori alumina berkualitas tinggi yang diperbaiki

bagian baja bulat.Serat aluminium dikompresi sebelumnya menjadi balok

(gravitasi kompresi: ≥230Kg/m3) dan kemudian dipasang ke badan tungku

bagian stainless steel bulat.Struktur lapisan tahan api ini memiliki kelebihan

konduktivitas panas rendah, kapasitas anti guncangan yang kuat, dan anti erosi.Itu

lapisan memiliki ketebalan total 350mm.Serat aluminium silikat menolak a

suhu maksimum 1360 ℃.Bagian fiksasi baja bulat dibuat

dari 304 baja tahan karat.

2.3pintu tungku dan pintu sistem up-down

Pintu tungku bawah mobil untuk penjualan terdiri dari semua lapisan serat dan baja

selubung struktur.Kusen pintu terbuat dari pelat baja 10mm dan penampang 8#

baja.Pintunya dibangun dengan blok serat tahan api alumina tinggi yang sama seperti itu

untuk badan tungku.Struktur keseluruhan tungku mempertahankan bentuknya

sambil dipanaskan.Tepi pintu terbuat dari pelat baja 10mm untuk memastikan

kekuatan pintu.

Metode mengemudi pintu:Pintu tungku adalah mekanisme pengangkatan listrik.

Dan itu disegel oleh musim semi.

Struktur penyegelan kontak lunak diatur antara pintu tungku dan

lapisan tungku.Blok penyegel serat di sekitar pintu tungku menonjol

keluar dari lapisan pintu tungku.Kusen pintu tungku dilengkapi dengan tebal

pelat baja.Saat pintu tungku ditutup, roda tangan digunakan untuk itu

kompres pintu tungku untuk membuat blok serat penyegelan sepenuhnya bersentuhan

pelat baja dan segel itu.Kesenjangan antara pintu tungku dan baja

pelat kusen pintu tungku adalah 50mm untuk memastikan gerakan halus

pintu tungku saat membuka dan menutup.Metode di atas sederhana,

praktis, andal, dan mudah dirawat.

2.4bogie

Tungku perapian bogie untuk bejana tekan terdiri dari rangka bogie,

roda, bodi bata tahan api, pelat muka bogie tahan panas Cr25Ni20,

elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 12# dan baja 10mm

piring.Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55#.Transmisi

poros terbuat dari baja 45 #, dan dipanaskan.Transmisi

bantalan adalah bantalan pilar tipe berat untuk menahan beban.Ada sebuah

total 2 pasang roda, dan masing-masing roda berdiameter 240mm.

tubuh tukang batu: Bogie dibangun dengan kombinasi alumina tinggi

bata tahan api, bata tahan api ringan, dan bata tahan panas.Itu

Pemasangan batu bata bodi bogie memiliki slot pemasangan elemen pemanas agar mudah

pemasangan elemen pemanas.Bagian yang terkena dampak dan bantalan beban

daerah yang bata terutama dengan batu bata refraktori aluminium tipe berat tinggi.

Ada juga ruang kosong yang tersisa untuk pemuaian lapisan refraktori saat dipanaskan.

pelat muka bogie: Bagian pengecoran baja tahan panas Cr25Ni20 setebal 30mm dengan

suhu kerja≤1200℃.Ini dapat mencegah timbangan jatuh ke dalam pemanas

slot elemen yang akan membentuk hubungan pendek.

mekanisme pergerakan bogie: Bogie memiliki metode bergerak sendiri.Itu

gigi reduksi menggerakkan roda bogie untuk bergerak.Gerakan bogie mulus

dan stabil.

Penyegelan di antara pintu tungku, badan tungku dan bogie: Penyegelan antara

pintu tungku dan badan tungku melalui kompresi batang dorong

mekanisme.Penyegelan antara bogie dan badan tungku selesai

batu bata dan balok serat yang bentuknya tidak normal.Ketika pintu ditutup, ada

penyegelan kedua oleh serat aluminium yang bersentuhan erat dengan pintu tungku.

2.5 elemen pemanas

Elemen pemanas: Paduan bentuk bergelombang tahan 0Cr27AL7Mo2

strip resistensi dipasang di 2 dinding samping, dinding belakang, pintu tungku dan bogie

dasar.Strip resistensi diproduksi melalui cetakan khusus, dan

dipasang di dinding tungku dengan paku porselen.Dan ada paking porselen

antara dinding serat dan strip resistansi untuk menghindari korsleting.Ada

1 zona pemanasan.Semua batang konduktor timbal keluar terbuat dari bahan φ16 0Cr25AL5.

2.6Hsistem kemiringan hidrolik

Tungku perapian bogie listrik memiliki fungsi miring yang diwujudkan dengan hidrolik

sistem.Bagian depan hidrolik bogie dilengkapi dengan stasiun hidrolik.

Dua silinder oli dilengkapi di bawah bogie.Fungsi memiringkan dilakukan

dengan sistem hidrolik khusus.Tubuh tungku dipasang dengan alat pengaman,

yang dapat menghindari terbalik.

2.7sistem kontrol listrik

Kontrol suhu: tungku mengadopsi Changzhou Huibang cerdas

pengontrol suhu untuk mengontrol suhu yang memiliki fungsi self-tuning

untuk menghitung parameter PID yang ideal dan mencapai stabilitas suhu.Itu

pengontrol suhu memiliki fungsi alarm suhu berlebih dan termal

perlindungan kerusakan pasangan.

Tungku memiliki 1 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan suhu berlebih

alarm.Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.

Kekuasaan diatur dengan cara pengaturan proporsional waktu.

Setiap zona pemanasan dikontrol secara independen untuk start dan stop.Dan ada

juga tersedia mode kontrol manual dan otomatis.

Sistem aktuasi kontrol adalah pemicu daya besar lengkap dengan a

radiator dan sistem pendingin udara.Ada juga saklar udara.Lingkaran pemanas

dilengkapi dengan ammeter, voltmeter, indikator on-off elemen pemanas, power-on

perlindungan interlock, dan tindakan pembumian yang aman.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan naik-turun pintu,

kompresi pintu, dan gerakan masuk-keluar pintu.Juga gerakannya tentu saja

terkait untuk memastikan keselamatan operasi.

3.Parameter Teknis Utama

4. Lingkup Pasokan

5. Asal Komponen
