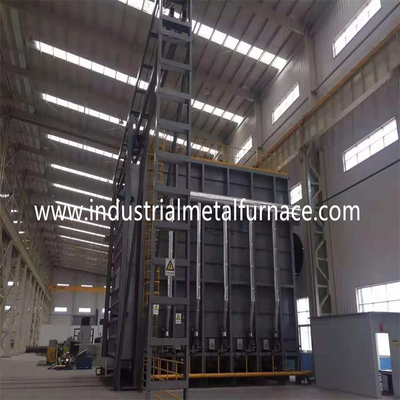

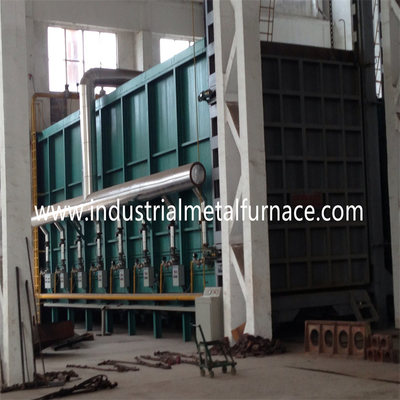

Tungku Panas Baja Berbahan Bakar Gas Mangan Tinggi Tungku Bawah Mobil 7200 × 2200 × 1800mm

 Tungku Panas Baja Berbahan Bakar Gas Mangan Tinggi Tungku Bawah Mobil 7200 × 2200 × 1800mm

1. Aplikasi

Tungku perlakuan panas perapian bogie berbahan bakar gas terutama digunakan untuk panas

perawatan bagian logam.

2.Pengantar Struktural

2.1 buluna tubuh

Tubuh tungku perapian bogie untuk perlakuan panas logam terbuat dari

12 # -18 # baja saluran dan pelat baja 4-14mm.Pilar samping dan belakang

pilar terbuat dari baja penampang, dan diperkuat dengan baja penampang

penguat.Dinding luar tungku dicat dengan 2 lapisan primer,

dan 2 lapis cat coating.Bagian kunci dari tungku dicat dengan

cat tahan panas.

2.2lapisan

Bahan pelapisnya adalah 1100 ℃ 1360 jenis serat tahan api aluminium tinggi

blok yang dipadatkan.Struktur lapisan tahan api ini memiliki keunggulan rendah

konduktivitas panas, kapasitas anti guncangan yang kuat, dan anti erosi.Aluminium

blok kompresi serat silikat dengan ketebalan 350mm dirancang sebagai

lapisan refraktori suhu tinggi.

Ketebalan total lapisan tungku adalah 325mm.Lapisan mengadopsi

struktur modul besar komposit dan teknologi fiksasi baja bulat stainless steel.

Lapisan pada bagian suhu tinggi mengadopsi serat aluminium silikat

blok kompresi, ketebalannya 300mm.

2.3 bogie

Desain tungku bawah mobil terdiri dari bahan pengawet panas,

kerangka bogie dan mekanisme bergerak.Lapisan refraktori dibagi menjadi 3 sub-lapisan,

yaitu, lapisan bata alumina tinggi ke-1, dan lapisan ke-2 dan ke-3 dengan kedua bata tanah liat ringan.

Kerangka bogie terbuat dari balok baja 20# I dan balok baja 20#.Tepi

dari bogie terbuat dari 20 # saluran baja.Bogie dilengkapi dengan 10 buah

roda.Setiap diameter roda adalah 350mm.

Harga tungku bawah mobil digerakkan oleh mekanisme penggerak roda gigi peredam motor.

Kecepatan bergerak bogie adalah 6-8m/min.

2.4 Sistem Penyegelan

Penyegelan antara

pintu tungku perapian bogie dan badan tungku menggunakan batang dorong listrik untuk menekan yang tertutup

pintu tungku pada kusen pintu tungku dan permukaan ujung troli.

2.5 pintu tungku

Pintu tungku terdiri dari semua lapisan serat dan cangkang struktur baja.

2.6 sistem pembakaran

Sistem pembakaran terdiri dari pembakar kecepatan tinggi teknologi Krom, proporsional

sistem kontrol pembakaran, katup gas, katup solenoid, kotak kontrol burner, dll. The

burner memiliki fungsi pengapian otomatis, deteksi api, dan alarm mati.

Pengontrol burner menerima sinyal kontrol dari pengontrol suhu dan

mengontrol status api besar/kecil dari burner berdasarkan kebutuhan beban panas

sehingga penyesuaian suhu terwujud.

2.6.1 sistem udara

Sistem perpipaan udara terdiri dari kipas sentrifugal tekanan tinggi, otomatis

katup pengatur, pengukur tekanan dan pipa.Volume udara adalah untuk mencocokkan gas

volume, dan tingkat kelebihan udara lebih rendah dari 1,20.

2.6.2 sistem pasokan gas

Pipa pasokan gas umum dilengkapi dengan perangkat pengatur tekanan

(dilengkapi dengan filter), sakelar tekanan rendah, dan pengukur tekanan.Demi

keselamatan ada satu katup cut-off cepat pada pipa gas umum.

2.6.3 sistem pembuangan

Tekanan tungku pengolah panas dikontrol

dalam keadaan optimal (permukaan troli berada dalam tekanan yang sedikit positif).Saat ini

waktu, gas buang berada dalam keadaan kesetimbangan dinamis, yang tidak hanya dapat memastikan itu

gas tungku tidak meluap, tetapi juga memastikan udara dingin di luar tungku

tidak tersedot ke dalam tungku, sehingga menghemat energi dan memaksimalkan efisiensi

dari tungku.

2.6.5 Pertukaran panas dan sistem buang

Sebuah cerobong dipasang di bagian belakang tungku, dan dilakukan dengan penukar panas

(sesuai dengan standar nasional GB3486-83).Cerobong asap mengarah ke luar

bangunan pabrik.

2.6.6deteksi kesalahan dan sistem alarm

Tungku perlakuan panas memiliki deteksi kesalahan lengkap, alarm, diagnosis, dan perlindungan keselamatan

sistem.Di kabinet kontrol ada lampu alarm.

2.7 sistem kontrol

sistem kontrol memiliki bagian-bagian berikut: Ⅰ.Sistem kontrol pembakaran;Ⅱ.Listrik

sistem kontrol daya;Ⅲ.sistem kontrol suhu.

C) kontrol suhu dan sistem pencatatan

Sistem ini memiliki fungsi pengaturan suhu, kontrol dan tampilan digital.

Dan juga ada alarm suara dan visual pada situasi suhu berlebih.

Pengaturan zona kontrol suhu

A: sistem kontrol suhu

B: kontrol suhu instrumen

3.Parameter Teknis Utama
