1250 ℃ Tungku Bawah Mobil Listrik 3000 × 1000 × 1000mm Kontrol Suhu Independen

Tungku Bawah Mobil Listrik 3000×1000×1000mm

1. Aplikasi

RT₂-220-9 tungku perapian bogie listrik terutama digunakan untuk

perlakuan panas pada bagian struktur baja, bagian baja tuang, batang poros

suku cadang, produk baja perkakas, dll.

2. Pengantar Struktural

RT₂-220-9 tungku perapian bogie terutama terdiri dari badan tungku,

lapisan, pintu tungku dan sistem pengangkat pintu, penekan dan penyegelan pintu tungku

mekanisme, bogie, elemen pemanas, dan sistem pengatur suhu.

2.1 buluna tubuh

Struktur baja tubuh pabrikan tungku bawah mobil terbuat dari 8-10 #

baja penampang dan pelat baja ≥4mm.Pilar samping dan pilar belakang dibuat

dari baja sectional, dan diperkuat dengan bresing baja sectional.Eksternal

dinding tungku dicat dengan 2 lapis cat dasar, dan 2 lapis cat coating.

Bagian kunci tungku dicat dengan cat tahan panas.Karena tungku

bekerja pada suhu kerja yang tinggi, pelat permukaan badan tungku dibuat

dari pelat setebal 14mm yang dilas sepotong demi sepotong.

2.2lapisan

Bodi harga tungku bawah mobil dibangun dengan sistem semua serat.Bahan lapisan

digunakan adalah serat tahan api zirkonium berkualitas tinggi yang dipasang oleh bagian baja bulat.Aluminium

serat dikompresi sebelumnya menjadi balok (gravitasi kompresi: ≥230Kg/m³) kemudian

dipasang pada badan tungku dengan bagian baja tahan karat bulat.Struktur lapisan tahan api ini

memiliki keunggulan konduktivitas panas yang rendah, kapasitas anti guncangan yang kuat, dan anti erosi.

Lapisan memiliki ketebalan total 350mm.Serat aluminium silikat menahan maksimum

suhu 1350 ℃.Bahan bagian fiksasi baja bulat adalah baja tahan karat 321.

2.3pintu tungku dan pintu sistem up-down

Pintu tungku perapian bogie grosir terdiri dari semua lapisan serat dan struktur baja

selubung.Kusen pintu terbuat dari pelat baja setebal 14mm.Pintu dibangun dengan silikat

blok serat aluminium sama dengan yang untuk badan tungku.Struktur keseluruhan dari

tungku mempertahankan bentuknya saat dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan ke bawah

oleh kerekan.Dan disegel dengan batang dorong listrik.

Struktur pintu tungku:Bahan utama pintu terbuat dari pelat baja 14mm dan

10 # pengelasan baja, yang tidak hanya memastikan kekakuan dan kekuatan pintu secara keseluruhan,

tetapi juga membuat pintu menjadi ringan dan mengurangi bobot pintu.

2.4 bogi

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api, tahan panas

pelat muka bogie, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 14 # dan tahan panas setebal 20mm

pelat baja tuang.Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi dibuat

dari baja 45 #, dan diberi perlakuan panas.Bantalan transmisi adalah pilar tipe berat

bantalan untuk menanggung beban.Ada total 3 pasang roda, dan masing-masing roda terdiri dari

berdiameter 300mm.Bogie itu bermotor.Dan motor penggeraknya dilengkapi dengan pengereman

perangkat pengurangan kecepatan untuk menghilangkan inersia pada gerakan start-up dan stop.Ada

2 sakelar batas untuk menghindari perjalanan bogie yang berlebihan.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi berat batu bata tahan api alumina tinggi,

bata tahan api ringan, dan bata pelestarian panas.Tubuh tukang batu memiliki bogie

slot pemasangan elemen pemanas untuk memudahkan pemasangan elemen pemanas.Yang terkena dampak

bagian dan area bantalan berat terbuat dari batu bata terutama dengan aluminium tinggi tipe berat

batu bata tahan api.Ada juga ruang kosong yang tersisa untuk pemuaian lapisan refraktori saat dipanaskan.

Silikon karbidapelat muka bogie: ketebalan total 35mm, suhu kerja maks≤1300℃.

Ini dapat mencegah kerak jatuh ke slot elemen pemanas yang akan membentuk korsleting.

mekanisme pergerakan bogie: Bogie memiliki metode bergerak sendiri.Penggerak roda gigi pereduksi

roda bogie untuk bergerak.Gerakan bogie halus dan stabil.

Penyegelan di antara pintu tungku, badan tungku dan bogie: Penyegelan antara pintu tungku

dan badan tungku melalui batang dorong listrik.Penyegelan antara bogie dan

tubuh tungku melalui batu bata bentuk khusus dan blok serat kapas.

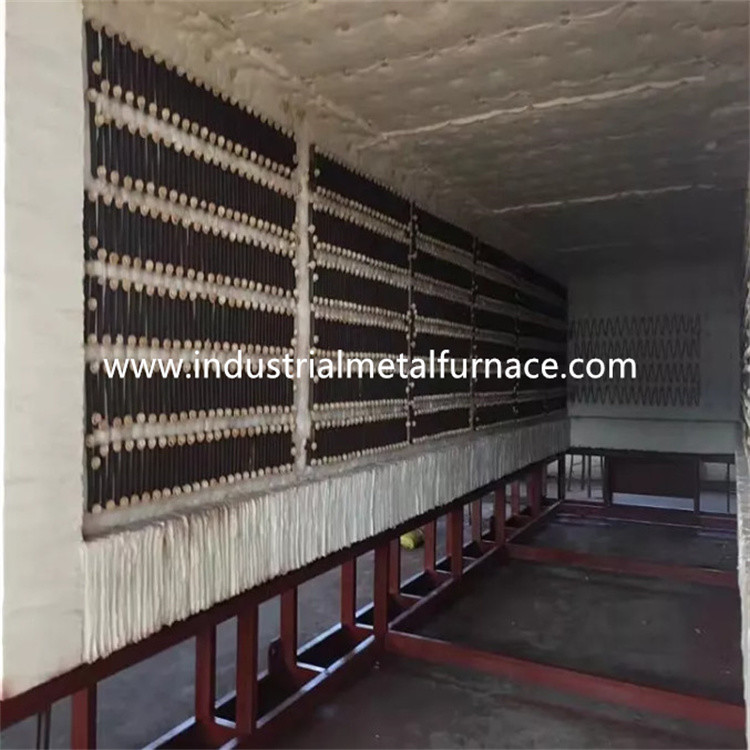

2.5 elemen pemanas

elemen pemanas: Garis-garis HYE paduan resistansi tinggi berkualitas tinggi dipasang di 2 dinding samping.

Strip resistensi diproduksi melalui cetakan khusus, dan dipasang di tungku

dinding dengan paku porselen.Dan ada paking porselen antara dinding serat dan hambatan

strip untuk menghindari arus pendek.Ada 2 zona pemanasan.Semua batang konduktor timbal keluar dibuat

dari bahan φ16 0Cr25AL5.

2.6 sistem kontrol listrik

Kontrol suhu: tungku mengadopsi pengontrol suhu cerdas Shimaden untuk mengontrol

suhu yang memiliki fungsi self-tuning untuk menghitung parameter PID yang ideal dan

mencapai kestabilan suhu.Pengontrol suhu memiliki fungsi suhu berlebih

alarm dan perlindungan kerusakan pasangan termal.

Tungku memiliki 2 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan alarm suhu berlebih.

Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.Kekuatannya adalah

diatur dengan cara pengaturan proporsional waktu.

Sistem penggerak kontrol adalah pemicu daya besar lengkap dengan radiator

dan sistem pendingin udara.Ada juga saklar udara.Loop pemanas dilengkapi dengan

ammeter, voltmeter, indikator on-off elemen pemanas, proteksi interlock power-on, dan

tindakan pembumian yang aman.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan pintu atas-bawah, pintu

kompresi, dan gerakan masuk-keluar pintu.Juga gerakan-gerakan itu pasti terkait dengan

memastikan keselamatan operasi.

3.Parameter Teknis Utama
