2000 × 900 × 600mm Perlakuan Panas Tungku Bawah Mobil Quenching Furnace Listrik Bogie Hearth

2000×900×600mm ListrikTungku Bawah MobilPerapian BogiePendinginanPerapian

1. Aplikasi

Tungku perapian bogie listrik RT3-100-12 terutama digunakan

untuk pendinginan, baja struktural, baja tuang, baja pegas dan baja perkakas.

2. Pengantar Struktural

Tungku perapian bogie RT3-100-12 terutama terdiri dari badan tungku,

lapisan, pintu tungku dan sistem kompresi pintu, bogie, elemen pemanas,

perangkat sirkulasi dan sistem kontrol suhu.

2.1 buluna tubuh

Struktur baja tubuh tungku bottm mobil grosir terbuat dari 8-12 #

baja penampang dan pelat baja ≥4mm.Pilar samping dan pilar belakang adalah

terbuat dari baja sectional, dan diperkuat dengan bresing baja sectional.

Dinding luar tungku dicat dengan 2 lapisan primer, dan 2

lapisan cat pelapis.Bagian kunci dari tungku dicat dengan tahan panas

cat.

2.2lapisan

Troli tungku perlakuan panas dibangun dengan sistem semua serat.Lapisan

bahan yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.Aluminium

serat dikompresi sebelumnya menjadi balok (gravitasi kompresi: ≥230Kg/m3 ) dan kemudian

dipasang pada badan tungku dengan bagian baja tahan karat bulat.Lapisan tahan api ini

struktur memiliki keunggulan konduktivitas panas yang rendah, kapasitas anti guncangan yang kuat,

dan anti erosi.Lapisan memiliki ketebalan total 350mm.Aluminium silikat

serat menahan suhu maksimum 1260 ℃.

2.3pintu tungku dan pintu sistem up-down

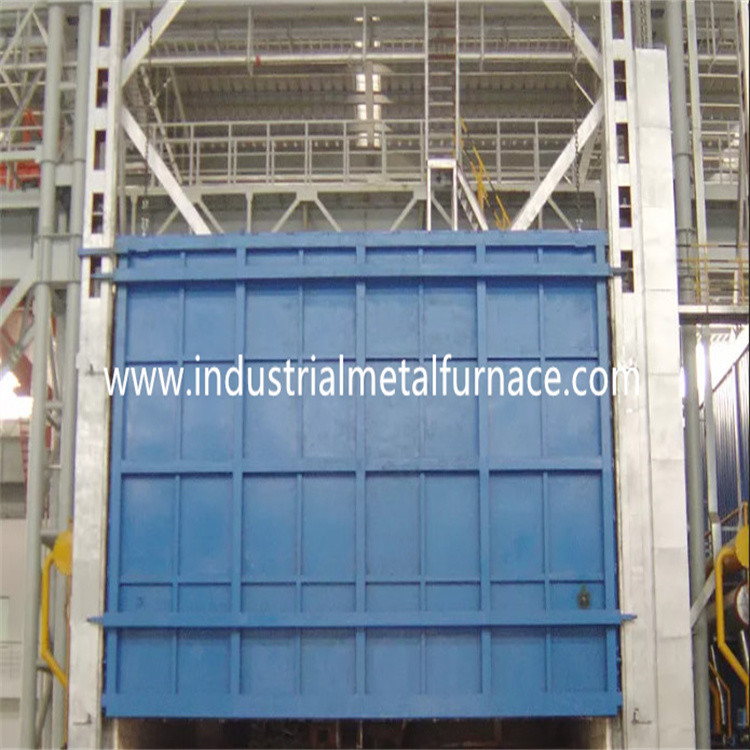

Pintu tungku jenis troli suhu tinggi terdiri dari semua lapisan serat dan

casing struktur baja.Kusen pintu terbuat dari pelat baja 12mm.Pintunya

dibangun dengan blok serat aluminium silikat yang sama seperti untuk badan tungku.Itu

struktur keseluruhan tungku mempertahankan bentuknya saat dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan ke bawah

oleh kerekan.Dan itu disegel oleh musim semi.

2.4 bogi

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api, panas

pelat muka bogie tahan, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 14 # dan pelat baja 12mm.

Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi adalah

terbuat dari baja 45 #, dan dipanaskan.Bantalan transmisi termasuk berat

jenis bantalan pilar untuk menahan beban.Ada total 6 roda, dan masing-masing

roda berdiameter 240mm.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi batu bata refraktori alumina tinggi,

bata tahan api ringan, dan bata pelestarian panas.Tubuh tukang batu dari bogie

memiliki slot pemasangan elemen pemanas untuk memudahkan pemasangan elemen pemanas.

Bagian yang terkena dampak dan area bantalan berat ditutup terutama dengan tipe berat

batu bata tahan api aluminium tinggi.Ada juga ruang kosong yang tersisa untuk lapisan tahan api

ekspansi saat dipanaskan.

Pelat muka Bogie dicetak dengan Ni7N, 30mm.Suhu maks≤1200℃.Memiliki

penggunaan jangka panjang tanpa deformasi dan retak.

Penyegelan: Segel antara pintu tungku dan badan tungku dan bogie lebih penting.

Segel antara pintu tungku dan badan tungku mengadopsi struktur kompresi pegas.

Segel antara bogie dan badan tungku adalah segel dari bata dan serat berbentuk khusus

blok kapas.

2.5 elemen pemanas

elemen pemanas: 0Cr27AL7Mo2 resistance spiral-shape alloy resistance strips

dipasang di 5 dinding samping, dua dinding samping, dinding belakang, pintu tungku dan bagian bawah bogie.

Strip resistensi diproduksi melalui cetakan khusus, dan dipasang di

dinding tungku dengan paku porselen.Dan ada paking porselen di antara dinding serat

dan strip resistansi untuk menghindari korsleting.Ada 1 zona pemanasan.Semua mengarah keluar

batang konduktor terbuat dari bahan φ16 0Cr27AL7Mo.

2.6 sistem kontrol listrik

Kontrol suhu: tungku mengadopsi pengontrol suhu cerdas untuk mengontrol

suhu yang memiliki fungsi self-tuning untuk menghitung parameter PID yang ideal

dan mencapai stabilitas suhu.Pengontrol suhu memiliki fungsi

alarm suhu berlebih dan perlindungan kerusakan pasangan termal.

Tungku memiliki 1 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan alarm suhu berlebih.

Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.Kekuatan diatur

dengan cara pengaturan proporsional waktu.

Sistem penggerak kontrol adalah pemicu daya besar lengkap dengan radiator dan

sebuah sistem pendingin udara.Ada juga saklar udara.Loop pemanas dilengkapi dengan

ammeter, voltmeter, indikator on-off elemen pemanas, proteksi interlock power-on,

dan langkah-langkah pembumian yang aman.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan naik-turun pintu,

kompresi pintu, dan gerakan masuk-keluar pintu.Juga gerakannya tentu saja

terkait untuk memastikan keselamatan operasi.

3.Parameter Teknis Utama

4. Cakupan Pasokan
