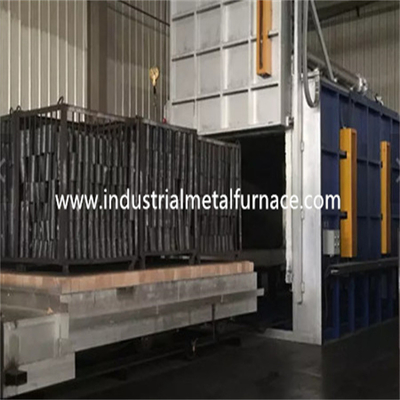

1400 ℃ Tungku Perawatan Panas Listrik Tungku Bawah Mobil Untuk Poros Dan Alat 1500 × 800 × 800mm

1400 Tungku Perawatan Panas Listrik,

Tungku Perlakuan Panas untuk Poros dan Alat

1. Aplikasi

Tungku perapian bogie listrik RT3-120-14 terutama digunakan untuk:

perlakuan panas bagian struktur baja, bagian baja cor, batang poros

suku cadang, produk baja perkakas, dll.

2. Pengantar Struktural

Tungku bawah mobil RT3-120-14 terutama terdiri dari badan tungku,

lapisan, pintu tungku dan sistem kompresi pintu, bogie, elemen pemanas,

dan sistem pengatur suhu.

2.1 bulunacekerang

Tubuh tungku baja tungku untuk perlakuan panas logam dibuat

dari baja penampang 6-8# dan pelat baja 3-14mm.Ada lapisan isolasi

papan asbes di cangkang tungku untuk mengurangi suhu cangkang.Itu

papan asbes disisipkan dengan kapas serat silikat aluminium dengan suhu

resistensi 1000 derajat, untuk memastikan bahwa suhu shell kurang

dari 50.

Pintu tungku perlakuan panas diangkat secara elektrik ke atas dan ke bawah oleh kerekan.

Permukaan luar cangkang tungku diperlakukan dengan lukisan lingkungan untuk

membuatnya indah.

2.2 lapisan tungku

2.2.1 Tungku perlakuan panas dan lapisan peralatan terbuat dari 75% AL₂HAI₃banyak

batu bata;

2.2.2 suhu maksimum lapisan tungku adalah 1400 .

2.2.3 tingkat lubang udara: 5-6%;

2.2.4 konduktivitas termal: KcaL/mhc＞0.9;

2.3 sistem isolasi tubuh tungku dan bogie

Bahan insulasi dekat dengan bagian luar lapisan tungku dan terdiri dari:

dari 4 lapisan.

1^stlapisan: batu bata mullite, tahan panas 1400℃;

2^danlapisan: batu bata aluminium ringan tinggi, tahan panas 1250℃;

3^rdlapisan: kapas serat silikat aluminium, tahan panas 1100 ;

4^thlapisan: bata diatomit, tahan panas 900℃;

Lapisan yang dekat dengan cangkang tungku terbuat dari serat kapas dan asbes

papan, tahan panas 500-800℃;

Semua lapisan insulasi terbuat dari batu bata standar dengan ukuran 230x113x65mm.

2.4elemen pemanas

2.4.1 elemen pemanas terbuat dari batang silikon karbida U30;

2.4.2 elemen pemanas dibagi menjadi 2 zona.

2.4.3 elemen pemanas didistribusikan di kedua sisi ruang tungku dan bogie.

18 pcs batang silikon karbida untuk ruang tungku, 6 pcs batang silikon karbida untuk bogie.

2.5 kabinet kontrol

2.5.1 zona kontrol: 2 zona;

2.5.2 PID otomatis dan kontrol program;

2.5.3 fungsi matikan suhu berlebih, fungsi alarm mati suara suhu berlebih;

2.5.4 Kabinet GGD dengan semprotan elektrostatik;

2.5.5 pengontrol suhu Changzhou Huibang GR858P;

2.6 sistem pengukuran suhu

2.6.1 pasangan termal adalah tipe S, inti rhodium platinum-platinum;

2.6.2 selubung kopel termal: tabung korundum;

3. Parameter Teknis Utama

4. Cakupan Pasokan

5. Asal Komponen
