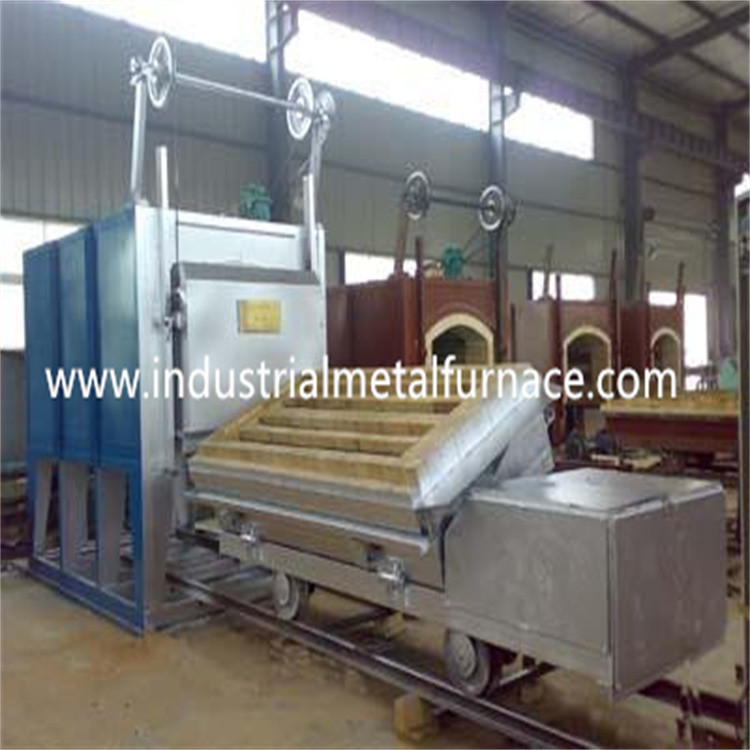

Tilting Trolley Fast Quenching Car Bottom Furnace Heat Treatment 180KW Bogie Hearth

1.Aplikasi
Tungku perapian bogie tipe miring terutama digunakan untuk pendinginan, anil, penuaan kromium tinggi dan coran baja mangan tinggi, besi cor nodular, gulungan, bola baja, baja 45, baja tahan karat dan perlakuan panas dari berbagai bagian mekanis.
Seri RT3 turnover tilting type troli tanur perlakuan panas tahan listrik adalah tungku operasi periodik hemat energi standar dengan struktur hemat energi super dan hemat daya 30%. Troli mengadopsi bata penyegelan anti-tabrakan, mekanisme pembalikan otomatis, troli penyegelan otomatis dan pintu tungku, dan sambungan rel terpadu.Tidak perlu pemasangan pondasi.Ini dapat digunakan saat diletakkan di atas tanah horizontal dan dipasang dengan besi bantalan pondasi atau sekrup ekspansi.

2. Parameter Teknis


Catatan: Perusahaan kami dapat menyesuaikan ukuran kerja tungku untuk setiap pelanggan.

3. Pengenalan Struktur
  Cangkang rangkaian tungku listrik ini dilas dengan pelat baja dan baja penampang, dan bagian bawah badan tungku dihubungkan dengan rel lampu troli.Pengguna tidak memerlukan instalasi dasar, tetapi hanya perlu meletakkannya di atas tanah semen yang rata.
Lapisan tungku mengadopsi bata tahan api ringan sebagai lapisan tungku, yang menghemat energi sekitar 30% dibandingkan dengan tungku bata tradisional.Selimut duri serat panjang, batu bata diatomit, dan bubuk vermikulit digunakan sebagai bahan insulasi termal.Mulut tungku mengadopsi batu bata anti-tabrakan yang berat dan batu bata anti tekanan aluminium tinggi yang berat pada permukaan troli.Selain batu tahan api labirin antara badan tungku listrik dan troli, mekanisme penyegelan mandiri juga digunakan untuk mengurangi radiasi panas dan kehilangan konveksi tungku listrik dan meningkatkan keseragaman suhu tungku.
Elemen pemanas terbuat dari kawat paduan tahan suhu tinggi yang dililit menjadi bentuk spiral, yang didistribusikan di sisi tungku, pintu tungku, dinding belakang dan bata peletakan kawat troli, dan dipasang dengan bata soket standar nasional.
Troli dilengkapi dengan pelat bawah tungku baja cor tahan tekanan dan suhu tinggi untuk membawa benda kerja.
Perangkat pintu tungku terdiri dari pintu tungku, mekanisme pengangkatan pintu tungku dan perangkat penekan pintu tungku.
Rangka troli dibentuk dengan baja bagian las, dan kekakuannya memastikan tidak ada deformasi di bawah beban penuh.
Mekanisme hidrolik jungkir balik: mekanisme jungkir balik tenaga hidrolik terdiri dari motor, pompa pendorong, katup solenoid, dan silinder oli hidrolik.Kabinet kontrol dikendalikan oleh tombol listrik, dan perangkat anti terbalik dipasang untuk memastikan penggunaan yang nyaman.
Catatan: Tungku untuk sistem perlakuan panas mengadopsi kapas serat hemat energi sebagai lapisan tungku, dan efek hemat energi lebih jelas, hingga sekitar 30%.
