400A Pulse Power Vacuum Heat Treat Oven Plasma Ion Nitriding Furnace 400A

WONDERY VACUUM PULSA PLASMA ION GAS Nitriding Furnace Pulsa Power Supply

1.Aplikasi
Tungku nitridasi gas industri terutama digunakan untuk nitridasi ion, proses perlakuan panas kimia plasma ion nitrocarburizing (nitridasi lunak) plasma dari bagian mekanis untuk memodifikasi permukaan bagian mekanis dan mendapatkan sifat mekanik dan fisik dan kimia yang diperlukan.

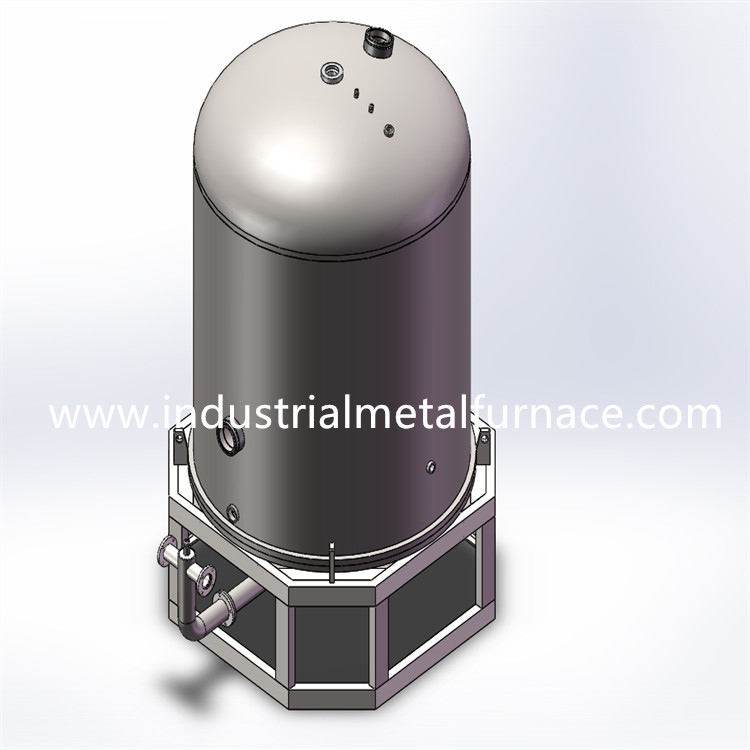

Set lengkap tungku perlakuan panas industri terdiri dari catu daya pulsa ion, badan tungku vakum, sistem akuisisi vakum, pengukuran suhu dan sistem kontrol, sistem pasokan gas, dll.

2. Parameter Teknis


Siklus tugas (catu daya pulsa): 0.10-0.85 dapat disesuaikan
Frekuensi pulsa (catu daya pulsa): 1000hz
Mode kontrol (catu daya pulsa): frekuensi konstan dan penyesuaian lebar
Bentuk gelombang keluaran (catu daya pulsa): gelombang persegi persegi panjang

3. Catu Daya Ion Pulsa
3.1 catu daya ion pulsa
Catu daya ion pulsa adalah perajang yang terdiri dari komponen IGBT dan rangkaian kontrol, yang ditambahkan berdasarkan catu daya ion DC.Melalui pemotongan, arus pulsa dengan siklus kerja yang dapat disesuaikan dapat diperoleh.Dibandingkan dengan catu daya DC, catu daya pulsa memiliki keunggulan pemadaman busur cepat dan penghematan energi (penghematan daya sekitar 20%).Ini adalah produk terbaru dari catu daya DC.Catu daya ini dapat digunakan secara luas dalam ion nitriding, ion carburizing, ion metallizing dan bidang lainnya.
Catu daya ion pulsa untuk tungku nitridasi gas dilengkapi dengan perlindungan terhadap korsleting anoda dan katoda, arus lebih dan tegangan lebih, kegagalan fase dan kesalahan operasi, yang meningkatkan fungsi perlindungan diri catu daya terhadap faktor eksternal.
Catu daya ion pulsa yang diproduksi oleh perusahaan kami dibagi menjadi tipe kontrol instrumen dan tipe kontrol komputer.

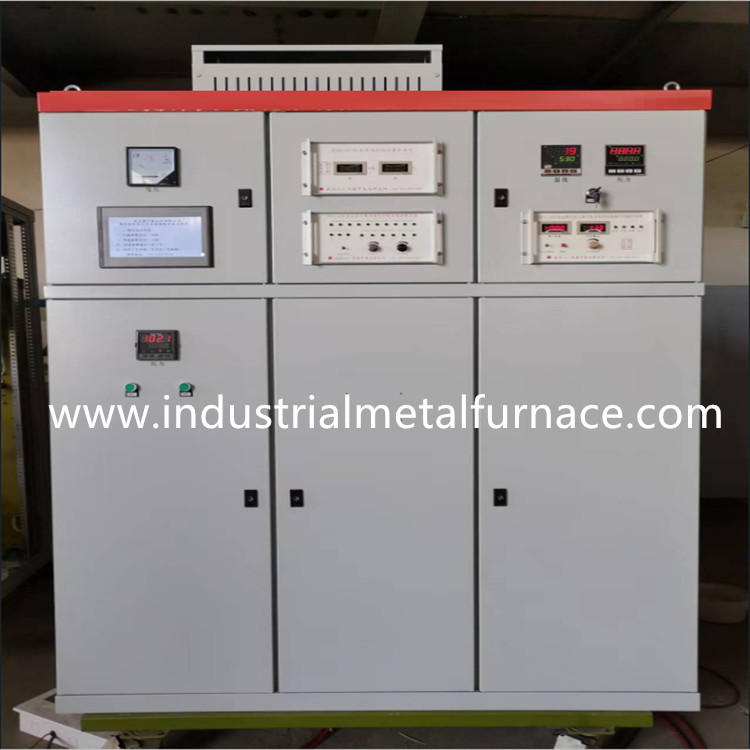

3.2 catu daya ion pulsa yang dikendalikan instrumen
Pengguna dapat mengatur kurva kenaikan suhu multi-tahap dan tahap penahanan di pengontrol suhu terlebih dahulu sesuai dengan persyaratan proses, dan mengatur kurva kenaikan tekanan multi-tahap dan platform pemeliharaan tekanan di pengontrol tekanan.Melalui pengaturan dan kontrol PID adaptif fuzzy, dapat memastikan bahwa suhu dan tekanan sepenuhnya dilakukan di tungku nitridasi vakum sesuai dengan proses yang ditetapkan, dan menyelesaikan kontrol otomatis seluruh proses.Dengan cara ini, tenaga kerja dihemat, pengaruh operasi manual pada kualitas proses dihindari, dan stabilitas dan reproduktifitas kualitas proses sangat meningkat.
Gambar berikut menunjukkan kurva suhu dan kurva tekanan dari suatu proses, yang dapat diatur dalam pengontrol suhu dan pengontrol tekanan.
3.3 catu daya ion berdenyut yang dikendalikan komputer
Catu daya ion berdenyut yang dikendalikan komputer telah banyak digunakan untuk tungku nitridasi ion plasma.
Tuan rumah mengadopsi pengontrol yang dapat diprogram Mitsubishi dan komputer komersial umum (atau komputer industri), dan perangkat lunak konfigurasi kontrol industri MCGS Cina.Ini memiliki 10 bagian kenaikan suhu dan kontrol isolasi PID, dengan akurasi kontrol suhu instrumen ± 1 , 10 bagian kenaikan tekanan dan kontrol penahan tekanan, dan akurasi kontrol tekanan ± 1pA.
Antarmuka yang menyenangkan memungkinkan Anda bekerja di lingkungan yang santai.Antarmuka jendela yang jelas dan petunjuknya membuat pengoperasian menjadi sederhana dan mudah.Pemrograman yang nyaman dan fleksibel memungkinkan Anda untuk menyesuaikan pengaturan parameter proses tepat waktu sesuai dengan kebutuhan Anda selama pemrosesan.Parameter proses historis dapat disimpan untuk pemeriksaan dan panggilan di masa mendatang.
Suhu aktual dan data tekanan tungku nitridasi gas dari seluruh proses disimpan di komputer.Setelah diproses oleh perangkat lunak grafis, mereka ditampilkan di layar komputer dalam bentuk kurva grafis berwarna, dan dapat dicetak dan disimpan, yang sangat membantu untuk menganalisis dan meningkatkan proses.
Berikut ini adalah antarmuka jendela kurva historis perangkat di perusahaan kami
Layar ini dapat mengkueri kurva catatan sejarah, termasuk kurva target dan kurva aktual.
Catatan: garis merah solid pada layar ini adalah kurva suhu aktual yang direkam, dan garis solid biru adalah kurva tekanan aktual yang direkam.
Peralatan nitridasi ion pulsa yang dikendalikan komputer sangat meningkatkan kualitas proses nitridasi gas dan membawa kenyamanan besar bagi pengguna.
