Wondery Vacuum Heat Treatment Gas Nitriding Furnace Plasma Ion Nitriding Furnace
1. Pendahuluan Umum
Tungku nitridasi ion plasma terutama digunakan untuk nitridasi ion, perlakuan panas kimia plasma ion nitrokarburasi (nitridasi lunak) plasma bagian mekanik untuk memodifikasi permukaan bagian mekanis dan mendapatkan sifat mekanik dan fisikokimia yang diperlukan.Set lengkap peralatan terdiri dari catu daya ion, sistem kontrol otomatis, badan tungku vakum, sistem akuisisi vakum, sistem pengukuran dan kontrol suhu, dan sistem pasokan gas.
2. Parameter teknis utama peralatan nitridasi ion WDLC-150AZ
|
2.1 Tegangan keluaran: 0-900v terus menerus disesuaikan;
2.2 Arus keluaran rata-rata maksimum: 150A;
2.3 Arus puncak pulsa: 300A
2.4 Frekuensi pulsa: 1000Hz
2.5 Ukuran kerja: 1600 × 1200mm;
2.6 Suhu operasi: 650 ;
2.7 Nilai beban: 3000kg;
2.8 Batas vakum: 6.67pa;
2.9 Tingkat kenaikan tekanan: 0,13 pa/mnt;
2.10 Waktu pemompaan vakum hingga 20Pa: 30 menit;
2.11 Waktu pemadaman busur api: 15 s
2.12 Akurasi kontrol suhu: ± 1
2.13 Akurasi kontrol tekanan: ± 1 Pa;
2.14 Kontrol proses otomatis.
|
3. Fitur Peralatan
Perusahaan kami telah mengumpulkan banyak pengalaman dalam peralatan dan teknologi ion nitridasi, dengan fokus pada keandalan, stabilitas, dan inovasi peralatan.Peralatan terutama memiliki fitur teknis berikut:
3.1 Tubuh tungku nitridasi gas vakum harus diproduksi sesuai dengan proses pengelasan untuk memastikan bahwa semua permukaan penyegelan tidak berubah bentuk dan memastikan persyaratan penyegelan vakum untuk waktu yang lama.
3.2 Sirkuit pemutus proteksi dirancang khusus untuk secara otomatis melindungi peralatan dan benda kerja di tungku bahkan jika ada hubungan pendek antara anoda dan katoda.
3.3 Thyristor dari rangkaian penyearah, dioda dan komponen IGBT dari rangkaian pembangkit pulsa dari catu daya semuanya mengadopsi modul impor, dengan rangkaian sederhana dan kualitas yang dapat diandalkan.
3.4 Tombol operasi dilindungi satu sama lain, sehingga peralatan tidak akan rusak meskipun operator melakukan kesalahan.
3.5 Kontrol aksi mengadopsi sirkuit yang dipadatkan, yang memiliki sirkuit sederhana dan sangat meningkatkan keandalan.

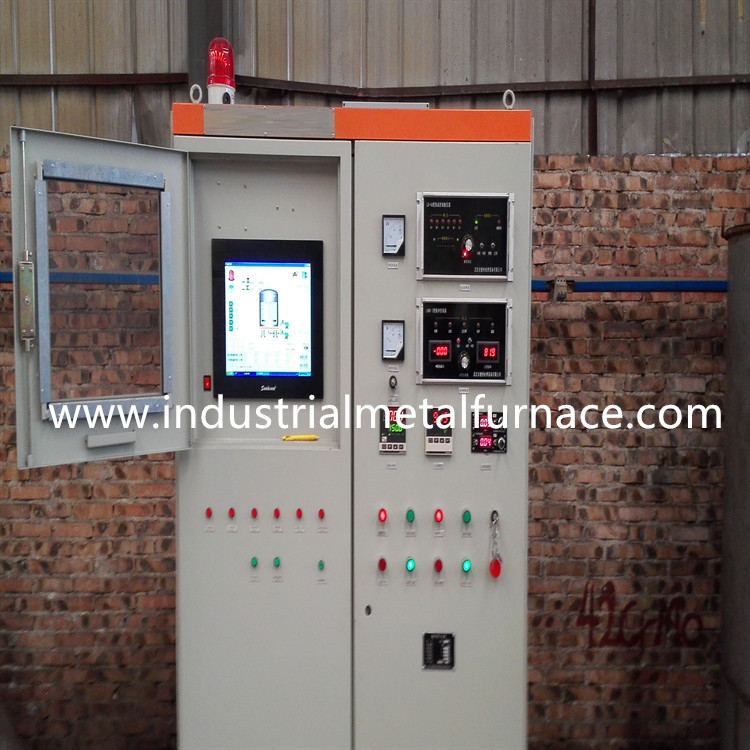

3.6 Semua operasi dan kontrol dimasukkan dari komputer dan diselesaikan oleh PLC untuk mewujudkan kontrol otomatis proses.Kontrol otomatis diwujudkan oleh pengontrol yang dapat diprogram Mitsubishi dan HMI, dan seluruh suhu dan tekanan proses dikendalikan oleh PLC.Indeks teknis sistem adalah sebagai berikut:
3.6.1.Akurasi kontrol suhu ± 1 .
3.6.2.Akurasi kontrol tekanan ±1Pa.
3.6.3.Tungku perlakuan panas nitridasi menggunakan HMI untuk mengatur parameter proses dan memantau proses nitridasi secara real time.
4. Konfigurasi Peralatan
| Barang |
Spesifikasi |
Q'ty (set) |
| Catu daya ion pulsa |
WDLC-150AZ |
1 |

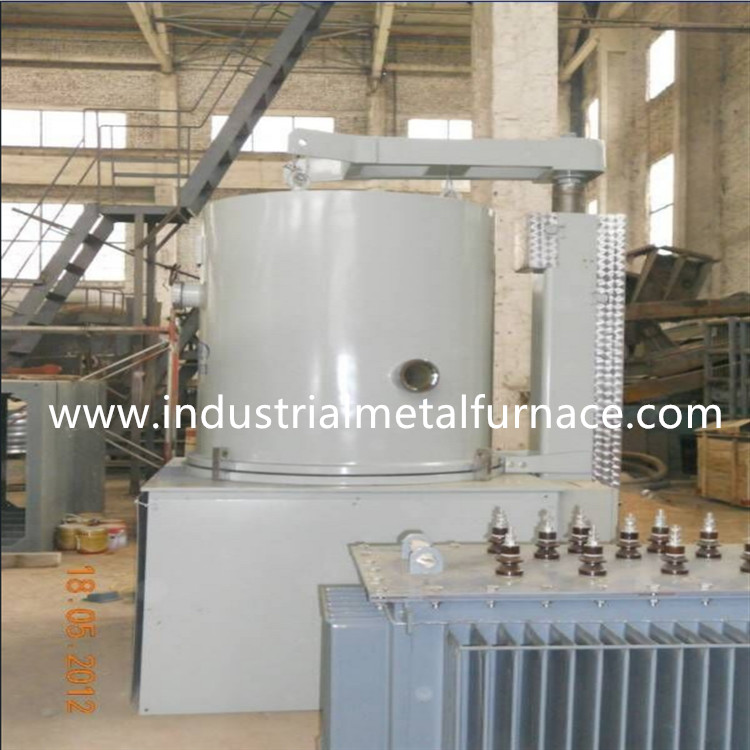

| Tubuh tungku nitridasi ion vakum |
Ukuran efektif: φ1600 × 1200mm (H) |
1 |
| Pompa vakum |
2X-30 |
2 |
| Katup kupu-kupu vakum listrik |
GID-65 (Ningbo) |
2 |
| Katup solenoid vakum |
DDC-JQ65 (Ningbo) |
2 |
| Pengontrol aliran massa |
D07 (Beijing) |
2 |
| Pengukur vakum tekanan absolut film |
ZJ-1C CHENGDU |
1 |
| Pengontrol tekanan |
Shimaden, Jepang |
1 |
| pengontrol suhu |
Shimaden, Jepang |
1 |
| Transformator penyearah |
180KVA minyak terendam (Wuhan) |
1 |
| PLC (pengontrol yang dapat diprogram) |
Seri FX, Mitsubishi |
1 |
| Komputer kontrol industri |
15 "Layar sentuh berwarna |
1 |
