Batu bata tahan api tipe troli jenis tungku perlakuan panas untuk pipa

1.Aplikasi tungku

Tungku jenis troli hambatan listrik terutama digunakan untuk boronisasi pipa baja.

Tungku perapian bogie terutama terdiri dari cangkang tungku, lapisan, pintu tungku, mekanisme pengangkatan pintu tungku dan mekanisme kompresi pintu, bogie, mekanisme traksi bogie, penyegelan antara badan tungku dan bogie, elemen pemanas dan perangkat tetap, dan sistem kontrol suhu.

2. Spesifikasi teknis

2.1 Nilai daya: 530KW + 5% (1-100%) disesuaikan;

2.2 Catu daya: 480V, 3P, 60Hz;

2.3 Nilai suhu: 1050 ℃ (suhu kerja normal: 850-1000 ℃);

2.4 Kecepatan kenaikan suhu tungku tanpa beban: ≤2 jam hingga 850 ℃;

2.5 Zona kontrol: 6 zona+ pengukuran suhu 3 titik tambahan untuk pencatatan suhu.Dan dilengkapi dengan perekam layar sentuh berwarna 3 saluran 7 inci atau perekam kertas 3 saluran untuk pencetakan dan perekaman waktu nyata.

2.6 Ukuran kerja yang efektif: 12000×1800×1000mm(L×W×H);

2.7 Sambungan elemen pemanas: Y;

2.8 Keseragaman suhu: ±10℃;

2.9 Akurasi pengukuran suhu: ±1℃;

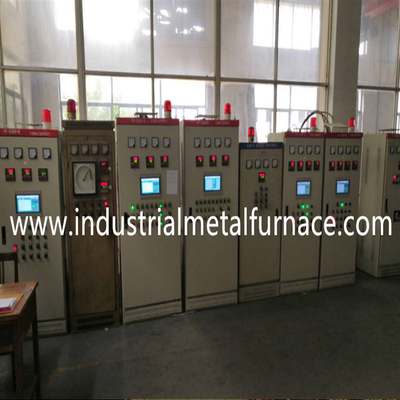

2.10 Metode kontrol suhu: SCR, regulator PID;Pengontrol suhu Shimaden dengan antarmuka komunikasi 485, layar sentuh 10,1 inci.Layar sentuh dapat merekam data historis selama lebih dari 1 tahun, menyimpan lebih dari 10 proses dan fungsi lainnya, dengan alarm suhu berlebih.

2.11 kenaikan suhu permukaan tungku: ＜45℃;

2.12 Elemen pemanas: 0Cr21AL6Nb (strip);

2.13 Pelat muka Bogie: baja tahan panas ZG30Cr24Ni7SiN, ketebalan 30mm;

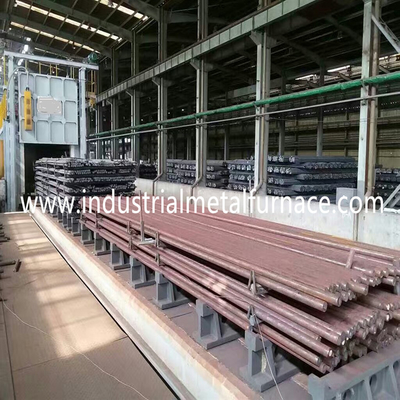

2.14 Metode pemuatan: Produk dimuat di bogie, lalu bogie dipindahkan ke tungku;

2.15 Lapisan tungku: Struktur batu bata refraktori suhu tinggi;

2.16 Kapasitas pemuatan: 5 ton per batch;

2.17 Saluran masuk gas: Ada tiga saluran keluar gas pipa baja tahan karat DN100 di bagian atas tungku.Sederhana dan nyaman untuk membuka dan menutup secara manual di bagian bawah sisi badan tungku.

2.18 Saluran masuk gas pelindung: Karena badan tungku yang panjang, empat pipa saluran masuk gas DN25 disusun secara merata di bagian bawah sisi tungku dan digabungkan ke pipa saluran masuk gas utama DN40.Setiap pipa sub-inlet gas dan pipa saluran masuk utama gas memiliki katup manual untuk mengontrol laju aliran.
