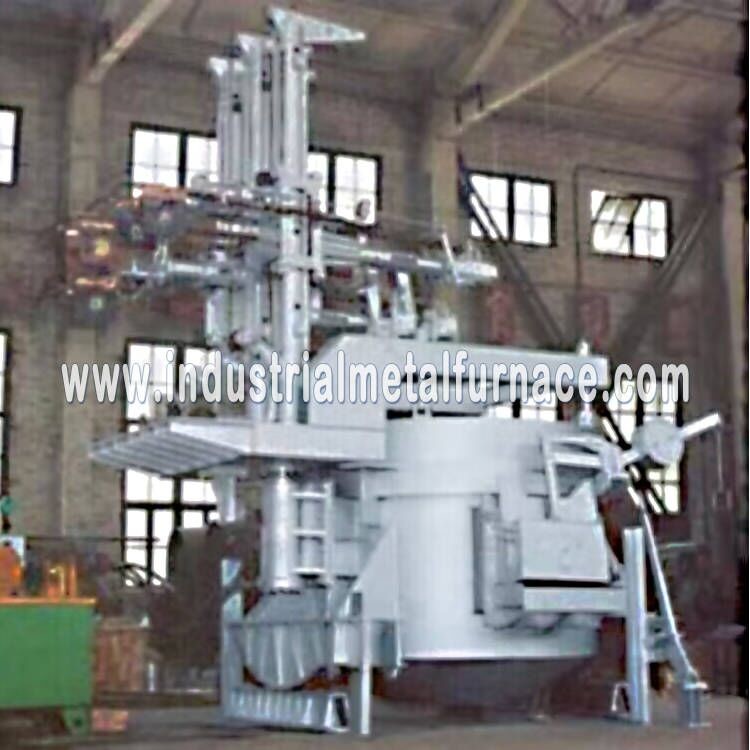

2000kg Electric Arc Furnace Melting Furnace untuk Pasir Silika, Logam Mulia
1.Ringkasan
Tungku busur listrik mengadopsi daya biasa, pemuatan atas dengan penutup tungku yang tidak dapat dibuka, dan
saluran sadap untuk menyadap baja.Struktur mengadopsi semi-hidraulik dan penutup tungku tipe buka tutup.
Tata letak tipe lubang dapat mengurangi persyaratan ketinggian bangunan pabrik.
2.Fitur utama etungku busur listrik
Tungku busur listrik untuk pembuatan baja ini mengadopsi lapisan tungku dasar atau lapisan tungku asam untuk peleburan oksida,
pengayaan logam mulia dan varietas lainnya.
Tungku busur listrik iniperalatan memiliki fitur utama sebagai berikut:
▲ Peralatan tungku busur listrik diatur dengan penutup tungku yang tidak dapat dibuka tutupnya, mekanisme pemuatan atas, semi-hidraulik,
penyadapan melalui parasut penyadapan, dan pemasangan di lubang.
▲ Menggunakan lengan silang konduktif tipe tabung tembaga.
▲ Gunakan kabel berpendingin air dengan penampang melintang yang besar.
▲ Mengadopsi struktur cangkang tungku integral.
▲ Bagian bawah tungku busur listrik mengadopsi struktur berbentuk piringan, yang meningkatkan keandalan peralatan
dan memperpanjang umur layanan.
▲ Rotasi penutup tungku mengadopsi teknologi meja putar besar, yang mengurangi perpindahan
kabel berpendingin air, mengurangi impedansi, mengurangi kehilangan listrik, mengurangi konsumsi daya, dan
mengurangi area yang diduduki.
▲ Regulator elektroda PLC tercanggih digunakan untuk memastikan keakuratan dan keandalan elektroda
sistem secara maksimal.
▲Sirkuit pengangkat elektroda dilengkapi untuk mencegah elektroda putus dan memastikan pengoperasian yang efisien
dari tungku.
▲ Metode pengaturan tegangan trafo adalah pengaturan tegangan listrik tanpa beban.
▲ Gulungan sekunder: Kompresi badan transformator: Kompresi koil mengadopsi silinder oli pegas khusus
paku tekanan, semua gulungan dirakit secara keseluruhan dan dikeringkan dengan vakum.
▲ Trafo dapat kelebihan beban sebesar 20% untuk waktu yang lama, dan memiliki kekuatan mekanik yang cukup untuk memastikannya
itu dapat menahan dampak arus pendek yang sering terjadi.
▲ Trafo adalah metode pendinginan air sirkulasi oli paksa (OFWF), mengadopsi sirkulasi oli paksa bebas masalah
alat pendinginkan air.
▲ Bahan inti transformator terbuat dari produk berkualitas tinggi.
▲ Oli trafo mengadopsi oli 25#.
▲ Trafo dilengkapi dengan fungsi perlindungan gas berat, gas ringan, dan pelepas tekanan, dan beban aktif
sakelar dilengkapi dengan fungsi proteksi gas berat.
4. Parameter teknis utama
| TIDAK. |
Barang |
ASnit |
Value |
Komentar |
| 1 |
Kapasitas pengenal tungku busur listrik |
T |
2 |
|
| 2 |
Diameter cangkang |
mm |
Φ2200 |
Mengetuk parasut |
| 3 |
Mengangkat tinggi penutup tungku |
mm |
200 |
|
| Tutup tungku sudut buka tutup |
° |
～83 |
|
| Angkat dan rotasi penutup tungku |
|
|
Mengemudi hidrolik |
| 4 |
Diameter elektroda grafit |
mm |
200 |
|
| Diameter tengah kutub elektroda |
mm |
620 |
|
| Langkah mengangkat elektroda |
mm |
1100 |
|
| Elektroda naik/turun kecepatan maks |
m/mnt |
3/2,5 |
|
| metode kontrol |
|
|
Penggerak rak pinion |
| Bentuk lengan elektroda |
|
|
Lengan silang konduktif tipe tabung tembaga |
| 5 |
Sudut Tapping |
° |
45 |
maksimum |
| Kecenderungan terak |
° |
15 |
maksimum |
| 6 |
Kapasitas pengenal transformator tungku listrik |
KVA |
1250 |
Dapat kelebihan beban sebesar 20% |
| tegangan primer |
KV |
10/6.3 |
|
| Tidak ada tekanan pemutusan |
V |
210-104 |
Pengaturan tegangan listrik non-eksitasi 5 tingkat |
| arus sekunder |
A |
4000 |
|
| Bentuk pendingin transformator |
|
|
Pendinginan air sirkulasi oli yang kuat |
| |
|
|
|
| 7 |
tekanan kerja sistem hidrolik |
MPa |
6 |
|
| media kerja |
|
|
Oli hidrolik tahan aus |
| 8 |
sistem air pendingin |
|
|
Air industri (termasuk air pendingin trafo) |
| Tekanan masuk |
MPa |
＞0,3 |
|
| Suhu air masuk |
℃ |
≤32 |
|
| suhu air |
℃ |
<50 |
|
| Konsumsi air pendingin |
M3/H |
～20 |
|
Busur listrik EAF-1.5TperapianLingkup Pasokan
| TIDAK. |
Barang |
Konten dan ruang lingkup |
Q'ty |
| 1 |
Bagian mekanis |
|
|
| 1.1 |
Tubuh tungku (φ2200) |
Cangkang tungku, seluncuran penyadapan, mekanisme pintu tungku, dll. |
1 set |
| 1.2 |
Cincin penutup tungku berpendingin air |
Cincin tungku berpendingin air, dll. |
1 set |
| 1.3 |
Mekanisme pengangkatan elektroda |
Tiga set kolom, perangkat roda pemandu dan bagian isolasi, peredam rak gigi |
1 set |
| 1.4 |
Angkat penutup dan
mekanisme putar
|
Rangka putar penutup tungku, mekanisme putaran penutup tungku, mekanisme pengangkatan penutup tungku |
1 set |
| Tungku penutup rotary slewing bearing |
1 set |
| 1.5 |
Mekanisme kemiringan tungku |
Buaian miring, penyangga horizontal, platform miring, rotasi penutup tungku, dan penyangga buka tutup |
1 set |
| 1.6 |
Sistem pendingin |
Distributor air, tangki balik, katup pipa, dan instrumen terkait |
1 set |
| 2 |
Bagian arus tinggi |
|
|
| 2.1 |
Lengan silang konduktif |
Jenis tabung tembaga konduktif lengan lintas konduktif 3 buah, klem, cincin penahan, dll. |
1 set |
| 2.2 |
Sistem jaringan pendek |
Kompensator fleksibel, pipa tembaga konduktif, sambungan kabel, braket dan pengencang, bagian isolasi, dll. |
1 set |
| |
|
Transformator Saat Ini |
3 buah |
| 2.3 |
Kabel berpendingin air |
Kabel penampang besar berpendingin air |
1 set |
| 3 |
Sistem hidrolik |
|
|
| 3.1 |
Stasiun hidrolik |
Tangki oli, filter oli tekanan tinggi, blok katup terintegrasi, perangkat pendingin, akumulator |
1 set |
| 3.2 |
silinder hidrolik |
silinder miring |
1 |
| Silinder penjepit elektroda |
3 |
| Silinder putar pengangkat penutup tungku |
1 |
| 4 |
Bagian listrik |
|
|
| 4.1 |
Transformator Tungku |
HSSP-1250KVA, aksesoris trafo dan oil-water cooler |
1 set |
| 4.2 |
sistem tekanan tinggi |
Kabinet sakelar vakum 10KV (6KV). |
1 set |
| 4.3 |
Landasan kontrol listrik bertegangan rendah dan sistem kontrol otomatis |
Kabinet daya bertegangan rendah, kabinet kontrol listrik, meja operasi utama PLC, dan kotak operasi lapangan |
1 set |
