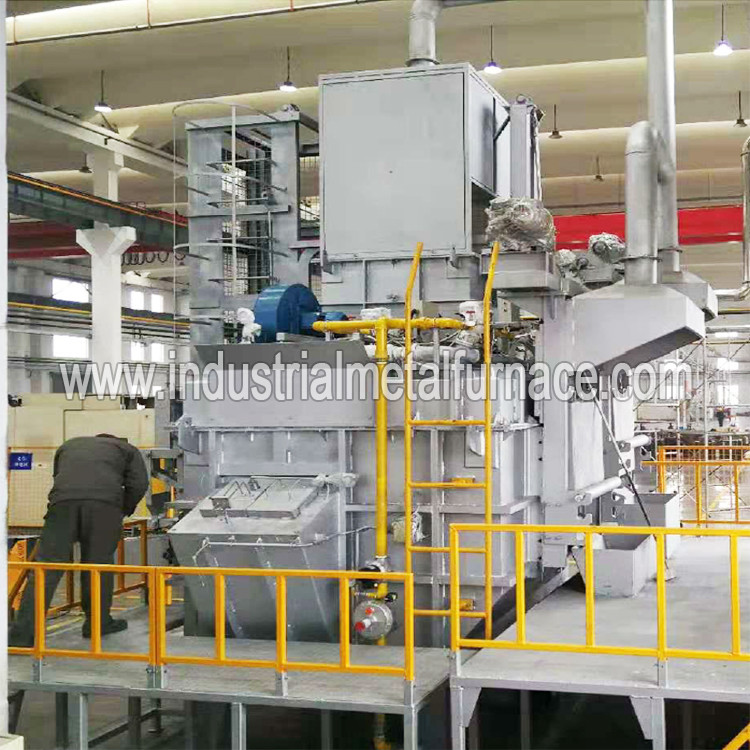

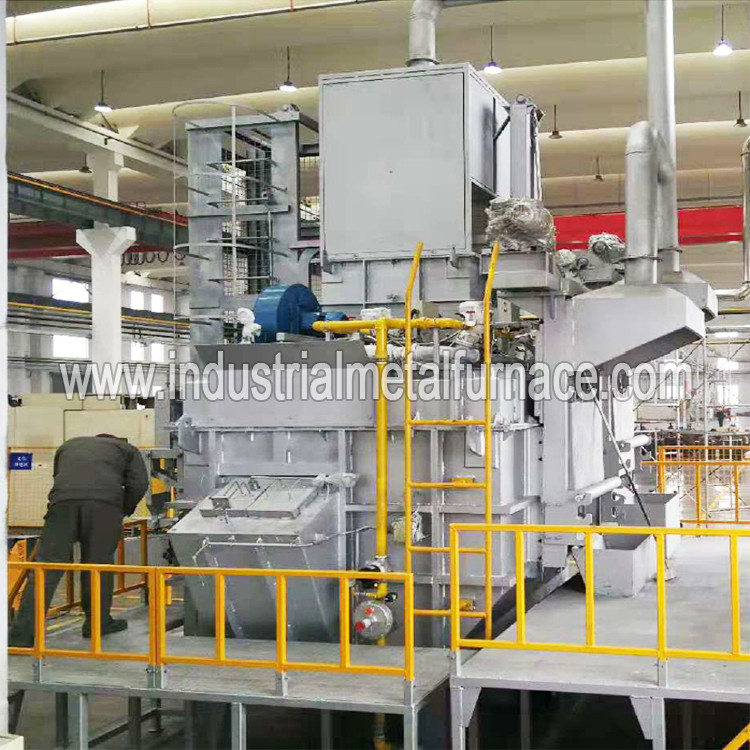

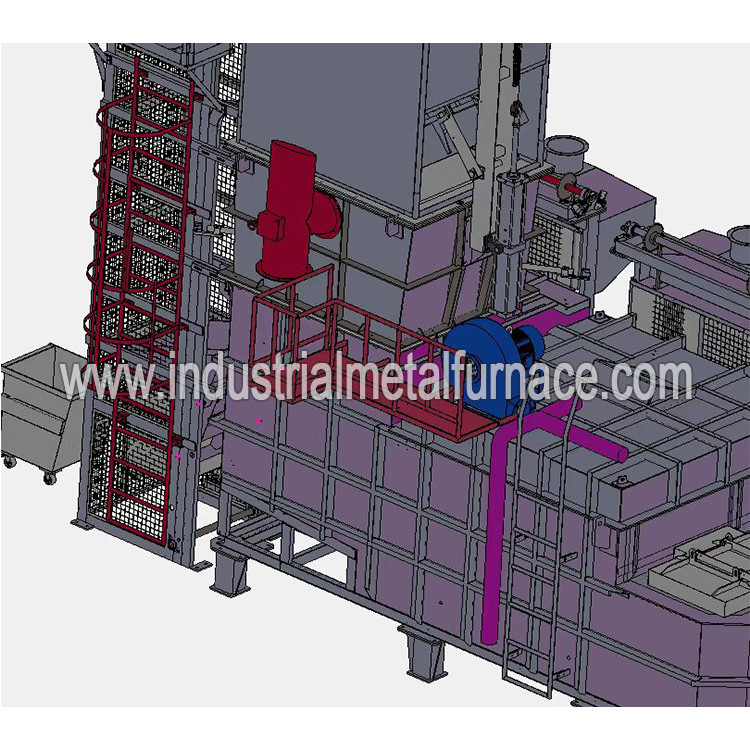

Tungku Peleburan Aluminium Industri Berbahan Bakar Gas 250kg / H, Tungku Peleburan Memo Aluminium
1. Pendahuluan Umum
Tungku peleburan aluminium gema paduan aluminium memiliki struktur yang kompak untuk fungsi peleburan dan pengawetan panas.
Kolam peleburan dibentuk oleh bahan pengecoran aluminium anti lengket yang terbentuk sekali, yang memiliki fitur kekuatan tinggi, mudah
untuk pembersihan dan umur panjang.Tungku menggunakan merek pembakar terkenal, yang memiliki pengapian otomatis, pengatur suhu
dan perangkat alarm suhu berlebih.
2. Parameter Teknis
|
2.1 Model: WDL-RJL-2500;
2.2 Kapasitas tungku: 6000kg;
2.3 Laju leleh: 2500kg/jam (pada metode kerja terus menerus);
2,4 suhu cairan aluminium: 720 ℃;
Akurasi kontrol suhu 2,5: ± 10 ℃;
2.6 Bahan bakar: gas alam, nilai 8600Kcal/M3 tekanan gas: 5-8KPa (50-80mbar);
2.7 catu daya: 380V 50HZ 17.5KW;
2,8 udara terkompresi: 0,5-0,7Mpa 1,5m3 / jam (dengan pengeringan dan pemisahan air minyak)
2.9 tinggi saluran keluar cairan aluminium: 1650mm;
2.10 metode outlet: stopkontak pneumatik jenis stopper;
2.11 Konsumsi gas: 1) kurang dari 65N3/ton aluminium (kondisi berikut harus dipenuhi: kandungan skrap dalam bahan yang dikembalikan kurang dari 5%, terutama bila tidak ada skrap yang mudah teroksidasi; rasio bahan leleh adalah 50% untuk bahan yang dikembalikan (kepadatan 400-500kg /M3) dan 50% untuk ingot; suhu cairan aluminium cair setelah peleburan adalah 750°C.)
2) Kurang dari 58M3 / ton aluminium (operasi berkelanjutan, tidak ada bahan berminyak dan berair, tidak ada sisa aluminium, 30% bahan tungku peleburan skrap aluminium (kepadatan 400-500kg / M3), 70% ingot aluminium; suhu cairan aluminium cair, berdasarkan 720 ℃)
3) Kurang dari 55M3/ton aluminium (100% untuk ingot yang terus beroperasi; suhu cairan aluminium setelah meleleh berdasarkan 720°C.)
Waktu perhitungan dihitung setelah bahan dimasukkan, dan bahan baku masukan per jam lebih besar atau sama dengan volume leleh per jam.Ketika suhu cairan aluminium tercapai dan cairan aluminium habis, keluaran air mencapai efisiensi leleh yang ditentukan oleh peralatan, dan minimum 3 jam adalah siklus statistik, ambil nilai rata-rata sebagai standar konsumsi energi satuan.
2.12 ingot aluminium: R14 atau ADC12, berat rata-rata: 8kg atau kurang;
2,13 maks suhu cairan aluminium: 750°C;
2.13 tingkat pengisian ruang peleburan: 50% (bahan bekas tidak dibundel);
2.14 Ukuran maksimal material daur ulang: harus lebih kecil dari dimensi bagian dalam gerobak material;
Catatan: Parameter di atas harus memenuhi ketentuan berikut:
A) Tungku peleburan aluminium harus dalam keadaan stabil dengan operasi berkelanjutan selama lebih dari 6 jam.
B) Konsumsi bahan bakar rata-rata selama 3 jam dalam peleburan terus menerus adalah nilai yang dihitung.
C) Nilai kalor sebenarnya dari bahan bakar adalah 8600Kcal/NM3.
D) Tungku peleburan logam industri dan peralatan yang menyertainya beroperasi normal.
E) Konsumsi energi untuk degassing, pembuangan terak, dan waktu penahanan tidak termasuk dalam kisaran konsumsi energi.
|
3.Sistem pembakaran
3.1 Sistem pembakaran terdiri dari kipas, katup kupu-kupu, katup bola, sakelar tekanan, pengukur tekanan, katup solenoid,
Deteksi UV, selang logam dan pembakar.Pembakar ruang leleh adalah jenis nyala panjang dan pembakar ruang penahan
adalah jenis api datar.
3.2 Sistem pembakaran diatur dengan berbagai deteksi untuk memastikan operasi normal peralatan: A. Deteksi UV,
untuk mendeteksi apakah pengapian burner berhasil;B. Deteksi level cairan, ketika cairan aluminium di dalam tungku mencapai
tingkat tinggi, pembakar akan bekerja dengan daya yang dikurangi;C. Deteksi tekanan, ketika tekanan dalam sistem perpipaan tidak normal,
sistem mengeluarkan alarm.
4.Otomaticsistem kontrol suhu
Tungku peleburan logam berbahan bakar gas menggunakan kombinasi beberapa komponen listrik untuk kontrol
benda suhu, sehingga memastikan operasi yang aman dan andal dari peralatan yang dikendalikan.Fungsi utama
sistem kontrol listrik adalah: pengontrol otomatis, sensor, pemancar, aktuator (elemen pengendali akhir),
antarmuka input-output (antarmuka I/O)
dan komponen lain dari kontrol loop tertutup.
Kontrol suhu non-linier dan bervariasi waktu, waktu respons cepat, dan akurasi tinggi.Mengontrol stabilitas sistem
dan kemampuan beradaptasi.
PLC pengontrol yang dapat diprogram dari tungku peleburan skrap aluminium berinteraksi dengan HMI untuk eksekusi internal
operasi logika, berurutan
operasi kontrol, dan output analog, memberikan solusi ideal untuk kontrol suhu tungku yang mudah.
4.1 Toleransi lingkungan yang kuat
Berdasarkan toleransinya yang kuat terhadap kondisi lingkungan, tingkat perlindungannya tinggi, termasuk pengoperasiannya
suhu dan suhu penyimpanan lebih luas.
4.2 fungsi yang kuat: data dukungan layar sentuh dan fungsi pengarsipan rekaman alarm, suhu pintar yang kuat
fungsi tampilan tren manajemen, ada kemampuan komunikasi yang kuat dan kaya, Ethernet terintegrasi
antarmuka komunikasi, port USB, antarmuka komunikasi RS-485, port serial aksesori (sinyal RS232/485 SB
papan), modul ekspansi EM.perintah protokol budak modbus.slot kartu micro SD, terminal daya sensor CPU.
5. Daftar Komponen Utama Tungku Peleburan Aluminium
|
TIDAK.
|
Nama
|
Model
|
Kuantitas |
| 1 |
Pengontrol PLC (Siemens) |
S7-200 CERDAS CPU SR60 |
1 |
| 2 |
Modul input analog PLC |
S7-200 PINTAR EM AT04 |
1 |
| 3 |
Modul keluaran analog PLC |
S7-200 SMART EM AQ02 |
1 |
| 4 |
Layar Sentuh (Siemens) |
SMART 1000 yaitu |
1 |
| 5 |
Pemutus Sirkuit Miniatur
Schneider
|
IC652P C10A |
1 |
| 6 |
Pemutus Sirkuit Motor Schneider |
GV2-ME12C |
1 |
| 7 |
Kontaktor AC Schneider |
LC1D12M7C |
1 |
| 8 |
Relai Menengah Schneider |
RXM2LB2P7 |
5 |
| 9 |
Sakelar Tombol Tekan Schneider |
XB5AW33BIC |
2 |
| 10 |
Sakelar Penghenti Darurat Schneider |
XB5ASS542C |
1 |
| 11 |
Lampu Sinyal Schneider |
XB2-BVM3LC |
3 |
| 12 |
Sensor fotolistrik OMRON |
E3Z-T61 2M |
2 |
| 13 |
Konektor Tugas Berat |
HDH024-01 |
2 |
| 14 |
Detektor api (batang pendeteksi ion) |
M14 |
1 |
| 15 |
Pengontrol Program Pengapian (Honeywell) |
TBC2800/A10000 |
2 |
| 16 |
Trafo pengapian (Zhe I) |
BGY004-8/GS25P 220V |
2 |
| 17 |
Saklar magnet |
CS1-U |
1 |
| 18 |
Aktuator motor proporsional (Honeywell) |
M7284A1004
(AC 220V 7284)
|
2 |
| 19 |
Katup solenoid pengapian dan pembakaran gas (CKD Jepang) |
AB4103-07 (AC 220V) |
2 |
|
20
|
Katup solenoid pembakaran peleburan gas (Honeywell) |
DN80 (AC 220V) |
2
|
|
21
|
Katup Solenoid Gas Tahan Pembakaran (Honeywell) |
DN40 (AC 220V) |
1
|
| 22 |
Detektor api FIREYE |
UV1AL-6 |
|
| 23 |
Katup Pengurang Tekanan
Fit Italia
|
DN65 |
1 |
| 24 |
Katup Kupu-Kupu Manual
Terbaik
|
(utas DN80 dengan skala) |
1 |
| 25 |
Katup Master Gas (Honeywell) |
DN80 (AC 220V) |
1 |
| 26 |
Sakelar tekanan gas (kotoran) |
A2210 (Alarm tekanan rendah) |
1 |
| 27 |
Sakelar tekanan gas (kotoran) |
A2310 (Alarm Tegangan Tinggi) |
1 |
| 28 |
Sakelar tekanan udara (Kotoran) |
A2310 (Alarm tekanan rendah) |
1 |
|
29
|
Perangkat pendeteksi material di menara tungku (sistem Omron) |
E3JK-5M (220V) |
1
|
|
30
|
Perangkat pendeteksi level cairan ruang tunggu (sistem Omron) |
61F-GP-N |
1
|
| 31 |
Silinder tutup tungku (Taiwan Airtac) |
SC125X800STCM1 |
1 |
| 32 |
Tiriskan silinder udara port (Taiwan Yadec) |
SC80×200-CA-CB |
1 |
| 33 |
komponen tegangan rendah |
OMRON, Schneider, dll |
|
Catatan: Merek komponen untuk komponen tungku pengecoran aluminium
mungkin diubah menjadi yang setara tanpa memperhatikan pelanggan karena tidak tersedianya yang saat ini.
