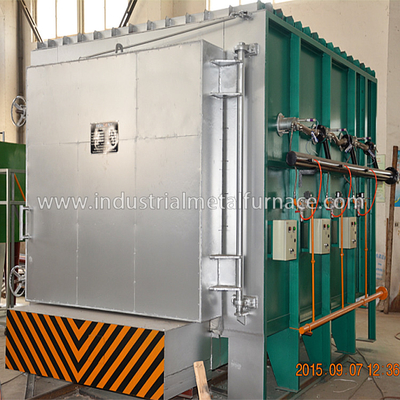

Tungku Perawatan Panas Listrik Tipe Kotak 850 Derajat Celcius,
Car Bottom Furnace untuk Perawatan Annealing
1. Aplikasi
Tungku perlakuan panas jenis kotak listrik terutama digunakan untuk perlakuan panas anil
berbagai bagian.Pemuatan dilakukan secara manual.
2. Parameter Teknis Utama
| TIDAK. |
Barang |
Parameter teknik |
| 1 |
Nilai daya |
90Kw (1-100%) disesuaikan |
| 2 |
Sumber Daya listrik |
380V, 3P, 50Hz |
| 3 |
Suhu terukur |
850℃ |
| 4 |
Waktu kenaikan suhu tungku kosong |
≤1,5 jam |
| 5 |
Zona kontrol |
1 zona, kontrol independen |
| 6 |
ukuran kerja yang efektif
|
1200×1200×1200mm(L×W×H) |
| 7 |
Sambungan elemen pemanas |
Y |
| 8 |
keseragaman suhu
|
±8℃ |
| |
akurasi pengukuran suhu
|
±1℃ |
| 10 |
Konsumsi daya tungku kosong |
≤18% |
| 11 |
Metode kontrol suhu |
SCR, regulator PID Pengontrol suhu yang dapat diprogram Shimaden Jepang dengan antarmuka komunikasi 485 bekerja dengan layar sentuh 10,1 inci.
Layar sentuh dapat merekam data historis, menyimpan proses, mengekspor flash drive USB, mengambil tangkapan layar, dan fungsi lainnya, dengan alarm suhu berlebih.
|
| 12 |
kenaikan suhu permukaan tungku |
＜45℃ |
| 13 |
Elemen pemanas |
0Cr25AL25 (strip) |
| 14 |
Pelat muka Bogie |
CrMnN, ketebalan 30mm |
| 15 |
Memuat metode |
Pemuatan manual atau forklift ke tungku |
| 16 |
Kipas aliran aksial |
Sistem sirkulasi udara panas dari peralatan ini terutama terdiri dari 1 set kipas aliran aksial berpendingin air 2.2KW.Panas yang dipancarkan oleh elemen pemanas dihembuskan secara merata ke area kerja efektif oleh kipas sirkulasi.Bahan kipas dan porosnya adalah Cr25Ni20.Untuk memastikan penggunaan bantalan secara normal, metode pendinginannya adalah pendinginan air. |
| 17 |
Metode pembukaan pintu tungku |
Pembukaan samping manual, kompresi spiral |
| 18 |
Lapisan tungku |
struktur serat tahan api suhu tinggi |
3.Pengantar Struktural
Tungku perlakuan panas tipe kotak JRX3-90-9 terutama terdiri dari badan tungku, lapisan, pintu tungku
dan sistem kompresi pintu, elemen pemanas dan perangkat tetap, dan sistem kontrol suhu.
3.1 buluna tubuh, 1 pasang
3.2lapisan
3.3pintu tungku dankompresisistem
3.4bagian bawah tungku penahan beban
Bagian bawah tungku perlakuan panas listrik yang menahan beban terdiri dari
badan pemasangan batu bata tahan api dan pelat muka tahan panas CrMnN.
tubuh tukang batu: Bogie dibangun dengan kombinasi berat bata tahan api alumina tinggi,
bata tahan api ringan, dan bata pelestarian panas.Bagian yang terkena dampak dan area bantalan beban
dibuat bata terutama dengan bata tahan api aluminium tipe tinggi yang berat.Ada juga ruang kosong
tersisa untuk ekspansi lapisan tahan api saat dipanaskan.
Pelat muka bogie terbuat dari CrMnN dengan ketebalan total 30mm.Maksimal
suhu ≤ 950 ℃, yang dapat digunakan untuk waktu yang lama tanpa deformasi dan retak.

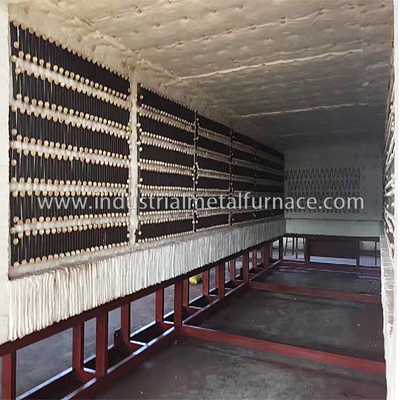

3.5 elemen pemanas
elemen pemanas: Strip resistensi paduan bentuk spiral resistansi 0Cr25AL5 dipasang
di 2 dinding samping, dinding belakang, pintu tungku dan bagian bawah bogie.
3.6 sistem kontrol listrik, 1 set
4. Cakupan Pasokan
| TIDAK. |
Barang |
Q'ty |
Catatan |
| 1 |
Tubuh tungku |
1 set |
Termasuk 1 set kipas aliran aksial pendingin air |
| 2 |
Sistem penggerak listrik |
1 set |
1 set untuk pintu tungku |
| 3 |
Elemen pemanas |
1 set |
Jalur resistensi |
| 4 |
Kipas aliran aksial |
1 set |
|
| 5 |
Sistem kontrol suhu |
1 set |
|
| 5.1 |
Kabinet kontrol |
1 pc |
|
| 5.2 |
Pengontrol suhu |
1 pc |
Shimaden, Jepang, Dapat Diprogram |
| 5.3 |
SCR |
3 buah |
KS-500A |
| 5.4 |
Kawat timbal kompensasi |
20 m |
|
| 5.5 |
Pasangan termal |
1 pc |
tipe K |
| 6 |
Komponen listrik |
1 set |
SCR, sakelar udara, ammeter, voltmeter, relai panas, dan sakelar |
| Catatan:Konfigurasi tungku di atas untuk perlakuan panas logam dapat diubah ke merek dengan tingkat yang setara tanpa memperhatikan pelanggan karena ketersediaan komponen. |
