Tungku Peleburan Logam Industri Efisiensi Tinggi untuk Pemadam Poros HRC50-55 2,5-3mm Lapisan Penguat

Tungku leleh logam industri efisiensi tinggi untuk poros quenching HRC50-55 2.5-3mm Lapisan pengerasan

1. Persyaratan Pengguna

2. PeralatanSpemilihan,Composisi danDEsignREquirements

Komposisi Seleksi: Berdasarkan persyaratan yang diusulkan oleh perusahaan Anda, kami sarankan

set lengkap peralatan pengerasan induksi berikut (daya catu daya induksi

200kW, frekuensi kerja 8-30kHz), termasuk peralatan spesifik berikut:

3. Proses Operasi:Peralatan menggerakkan benda kerja ke atas dan ke bawah untuk pemindaian

pendinginan.

Proses Quenching: Dapat dimuat secara manual atau dengan robot. 1. Sesuaikan transformator seluler

Coil ke pusat pemanas produk, gunakan program yang diedit untuk memulai pemanasan otomatis,

Sesuaikan daya yang sesuai sesuai dengan kecepatan suhu selama pemanasan, dan kapan

Pemanasan selesai, berhenti pemanasan, tunda pendinginan, setel ulang servos atas dan bawah,

dan pemrosesan selesai. → Mengambil benda kerja.

Persyaratan Desain: Peralatan harus memiliki mode otomatis dan mode manual.

Persyaratan spesifiknya adalah sebagai berikut:

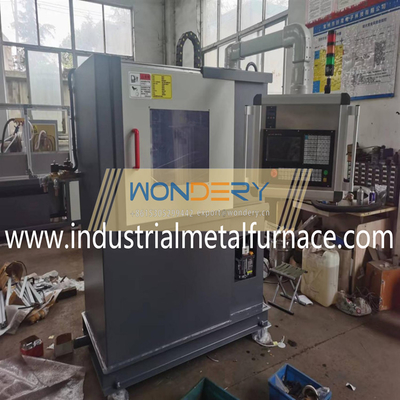

1) Alat mesin mengadopsi struktur alat mesin vertikal. Sistem memiliki manual

dan fungsi otomatis, dan workstation dapat diputar, dinaikkan dan diturunkan.

2) Mulai dan berhenti catu daya harus memiliki dua mode: "kontrol manual" dan "remote control".

3) Frekuensi Osilasi Catu Daya 8-30kHz, Power Rated 200kW.

4) Persyaratan akurasi penentuan posisi berulang dari platform pemindahan mesin pendinginan

Transformator alat adalah ≤0.05mm.

5) Seluruh rangkaian peralatan harus memiliki fungsi operasi manual dan otomatis, dan

Panel kontrol peralatan harus memiliki fungsi kecepatan yang dapat disesuaikan. Peralatannya juga

Diperlukan untuk memiliki fungsi pemrograman dan penyimpanan yang sewenang -wenang, dan pemrosesan yang berbeda

Parameter dapat ditetapkan sesuai dengan persyaratan proses dari berbagai benda kerja.

Sistem kontrol harus memiliki fungsi penguncian kata sandi untuk mencegah personel yang tidak sah

dari memodifikasi parameter proses.

6) Warna seluruh peralatan: Default pabrik akan berlaku. Peringatan terkait keselamatan

Warna harus diterapkan sesuai dengan standar keselamatan nasional yang sesuai.

Perasaan keseluruhan kuat, mudah debug dan dirawat, dan tata letak pipa minyak,

Sumber gas dan saluran catu daya harus masuk akal, rapi dan indah; itu

Perangkat transmisi perlu mengambil tindakan kedap debu yang diperlukan.

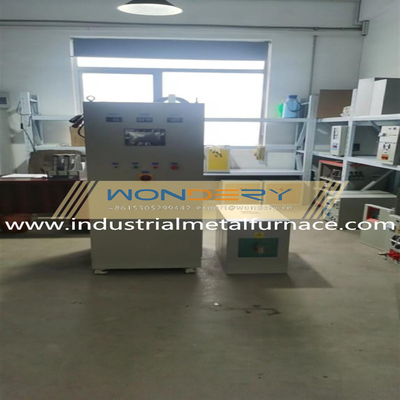

4. Catu Daya Pemanasan Induksi

4.1 Parameter teknis

4.2 Bagian kontrol peralatan: terutama terdiri dari catu daya, regulator,

Kontrol pergeseran fase, sirkuit perlindungan, sirkuit adaptif urutan fase, perhitungan start-up

sirkuit, pelacakan frekuensi inverter, pembentukan pulsa inverter, amplifikasi pulsa dan

Transformator pulsa. Komponen intinya mengadopsi kinerja tinggi, kepadatan tinggi, skala besar

Sirkuit Terpadu ASIC-2 Khusus Diproduksi di Amerika Serikat, sehingga sirkuit internal

Kecuali semua regulator didigitalkan, dan bagian pemicu penyearah tidak memerlukan apapun

penyesuaian, dan memiliki karakteristik keandalan tinggi, simetri pulsa tinggi, kuat

Kinerja anti-interferensi, kecepatan respons cepat, dll., Dan karena urutan fase

Sirkuit adaptif, tidak diperlukan transformator sinkron, jadi pekerjaan menyesuaikan fase

Urutan dan sinkronisasi dihilangkan selama debugging di tempat. Itu hanya perlu

Untuk menghubungkan garis gerbang transistor ke terminal yang sesuai dari papan kontrol,

dan bagian penyearah dapat dioperasikan.

4.3 Mode awal sensor: Mode awal sensor adalah frekuensi sapuan

start tegangan nol, yang berarti bahwa selama proses awal sensor, beban

Tegangan dan arus secara bertahap meningkat dari nol, jadi tidak ada dampak saat ini pada

jaringan listrik. Sirkuit awal dilengkapi dengan sirkuit awal yang berulang otomatis,

yang membuat tingkat keberhasilan mulai 100 %. Sirkuit pelacakan frekuensi mengadopsi

Skema pengambilan sampel nilai rata-rata, yang meningkatkan kemampuan anti-interferensi inverter.

4.4 Pemicu Inverter: Ini mengadopsi frekuensi sapuan soft start nol-tegangan, yang hanya perlu

Ambil satu sinyal umpan balik tegangan frekuensi menengah, dan tidak memerlukan sinyal arus

pada kapasitor frekuensi tinggi di sirkuit slot. Pada dasarnya setara dengan

Sirkuit Eksitasi Diri, yang termasuk dalam sirkuit umpan balik nilai rata-rata. Sejak tidak memulai

Sirkuit harus ditambahkan ke sirkuit utama, tidak ada pra-magnetisasi atau pra-pengisian

Diperlukan proses awal, sehingga sirkuit utama disederhanakan dan proses debugging sederhana.

4.5 Tegangan dan Sirkuit Pembatas Arus: Untuk melindungi IGBT, setelah tegangan dan arus dari

IGBT melebihi nilai pengenal, sudut pemicu transistor di sisi penyearah segera

disesuaikan untuk secara otomatis membatasi ke nilai terukur.

4.6 Semua sirkuit kontrol berada di satu papan sirkuit cetak, sangat mengurangi kesalahan yang disebabkan oleh eksternal

Koneksi Hubungi.

4.7 Parameter komponen listrik utama ditetapkan melalui simulasi komputer

dan terbukti dengan eksperimen lebih akurat daripada metode klasik. Metode

Desain memiliki akurasi dan keandalan yang lebih tinggi.

4.8 Sirkuit Perlindungan Sensor

4.8.1 Sirkuit Perlindungan Overcurrent dan Cutoff:

Nilai cut-off umumnya ditetapkan ke 105% dari arus pengenal, dan nilai arus berlebih

umumnya ditetapkan ke 110% dari arus pengenal. Saat arus DC mencapai 1,05 kali

Nilai arus, sinyal saat ini yang diambil dari transformator saat ini dibalik oleh inverter,

dan pulsa pemicu penyearah ditarik ke belakang. Yaitu, sudut pemicu pulsa diubah menjadi

Kurangi saat ini dan mainkan peran dalam memotong arus. Saat arus DC mencapai

1,1 kali arus pengenal, sudut pemicu pulsa ditarik ke 150 derajat, dan

Catu daya frekuensi tinggi secara otomatis dimatikan. Pada saat yang sama, arus berlebih

Lampu indikator menyala untuk mengirimkan sinyal alarm.

4.8.2 Sirkuit Perlindungan Tegangan Tegangan dan Cut-off

Nilai cut-off umumnya ditetapkan ke 105% dari tegangan pengenal, dan nilai tegangan berlebih

umumnya diatur ke 110% dari tegangan pengenal. Saat tegangan frekuensi tinggi mencapai

1,05 kali tegangan pengenal, sinyal tegangan yang diambil dari tegangan frekuensi tinggi

Transformer dibalik oleh inverter, dan pulsa pemicu penyearah ditarik ke belakang.

Yaitu, sudut pemicu pulsa diubah untuk mengurangi tegangan dan berperan dalam

memotong tegangan. Saat tegangan frekuensi tinggi mencapai 1,1 kali nilai

Tegangan, sudut pemicu pulsa ditarik hingga 150 derajat, dan daya frekuensi tinggi

Pasokan secara otomatis dimatikan. Pada saat yang sama, lampu indikator tegangan berlebih menyatu

Kirim sinyal alarm.

4.8.3 Sirkuit Perlindungan Kerugian dan Kehilangan Fase

Sirkuit kontrol catu daya frekuensi tinggi dilengkapi dengan deteksi undervoltage

perlindungan. Saat tegangan saluran yang masuk lebih rendah dari 10%, perlindungan undervoltage

Sirkuit memblokir pulsa pemicu penyearah, sehingga catu daya frekuensi tinggi tidak bisa

dimulai. Saat input AC tiga fase tidak ada, selain memblokir pemicu penyearah

Pulsa, itu juga mendorong lampu indikator untuk membunyikan alarm.

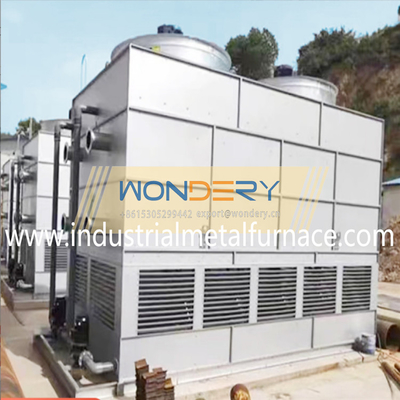

4.8.4 Perlindungan Kekurangan Air

Hubungkan kontak yang biasanya terbuka dari relai tekanan air secara seri dengan frekuensi tinggi

Sirkuit Kontrol Catu Daya. Saat tekanan air kurang dari 1,5kg/cm3, kontrolnya

Sirkuit tidak dapat diberi energi dan catu daya frekuensi tinggi tidak dapat dihidupkan, dengan demikian

Bermain peran dalam perlindungan kekurangan air.

4.8.5 Proses Pembuatan Sensor: Kumparan Sensor Terbuat dari Tak Tembaga Bebas Oksigen T2

tabung setelah anil, acar, saponifikasi, dan disemprot dengan 167 tipe suhu tinggi

Cat isolasi yang tahan, tahan kelembaban dan berkekuatan tinggi.

3.9 Pemasok dan asal -usul komponen catu daya utama:
