1.Pengantar Produk

Tungku penyimpanan listrik tipe kolam terutama cocok untuk panas

konservasi larutan logam non-ferrous, dan dapat digunakan untuk

konservasi panas terpusat dari mesin die casting, centrifugal casting,

gravitasi casting, precision casting dan proses lainnya.

2. Komposisi peralatan

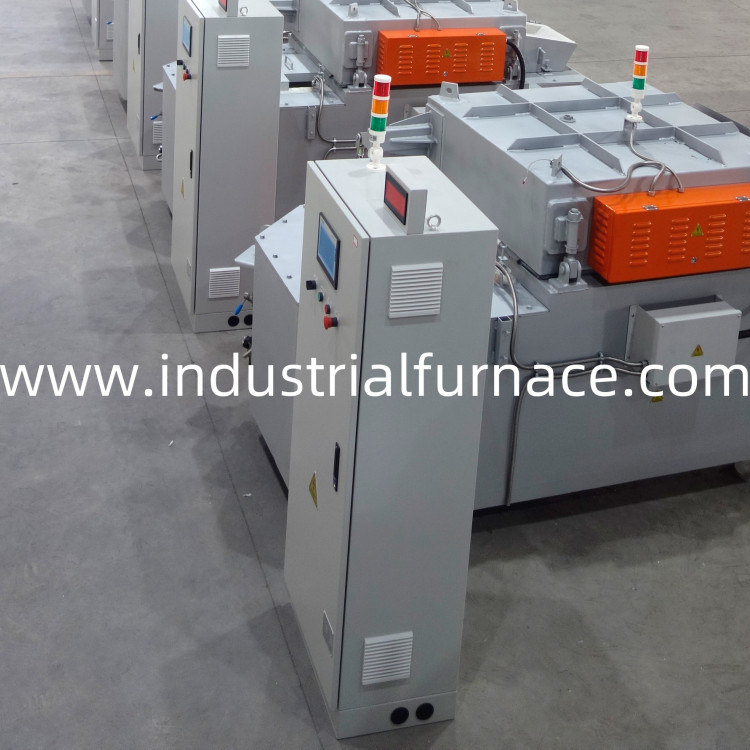

Produk ini terdiri dari tiga bagian: tubuh tungku, elemen pemanas dan

Bagian atas kotak kontrol listrik adalah

sirkuit kontrol, dan bagian bawah adalah sirkuit daya; tubuh tungku

terutama terdiri dari ruang makan, ruang pengambilan bahan,

ruang pemanas dan isolasi, dll. Kerangka tungku dilas oleh

baja dan pelat baja, dan berbagai bahan tahan api ringan

Di dalam kolam cair itu dibuang seluruhnya dengan aluminium anti lengket

bahan pengecoran untuk memastikan komposisi paduan cairan cair.

Silikon karbon batang pemanasan elemen dan bahan isolasi adalah

dipasang di atas tungku ringan, yang langsung memancarkan

permukaan cair paduan aluminium di kolam cair, dengan panas tinggi

efisiensi dan perawatan, pembersihan dan pergerakan yang nyaman.

3. Keuntungan dan karakteristik jenis tungku

Elemen pemanasan menggunakan beberapa batang karbon silikon daya rendah atau

kabel resistansi, yang memiliki area radiasi panas yang besar, pemanasan cepat

kecepatan, dan mengurangi kehilangan oksidasi cairan aluminium.

Sistem kontrol memiliki akurasi kontrol yang tinggi (dalam ± 5 °C) untuk

suhu cairan aluminium, dan memiliki fungsi seperti PID otomatis

kontrol suhu, pemantauan suhu, dan proporsional otomatis

penyesuaian daya output.

Dengan struktur isolasi panas yang unik, suhu permukaan tungku meningkat

kurang dari 25°C, yang secara efektif dapat mengurangi dampak pada lingkungan sekitar

suhu dan memastikan keselamatan operator.

Lapisan tungku mengadopsi tahan suhu tinggi, kekuatan tinggi dan non-lepatan

bahan tahan api aluminium dari Allied Mineral Products (Tianjin) Co.,Ltd., dengan

masa pakai lebih dari 5 tahun (jaminan tiga tahun).

4.Parameter peralatan

Catatan: Standar statistik untuk konsumsi daya 24 jam adalah bahwa suhu

dari cairan aluminium yang ditambahkan ke tungku penyimpanan ≥ suhu operasi.

5Struktur tungku

5.1 Pengantar untuk lapisan tungku

Tungku terbuat dari aluminium yang kuat, tahan suhu tinggi, tidak melekat

bahan corundum, yang ditumbuk in situ.

celah, yang meningkatkan umur layanan; mudah diperbaiki dan diganti di tempat, mengurangi

waktu pemeliharaan.

Dinding tungku terbuat dari papan silikat kalsium tahan suhu tinggi dan super

Papan serat keramik isolasi panas, dan mengadopsi teknologi inlay bertahap untuk memastikan

Performa penyegelan dan isolasi panas yang sangat baik.

modul serat isolasi panas tahan api tahan suhu tinggi,

yang ditumpuk dan ditumpuk untuk pemeliharaan dan penggantian yang mudah.

5.2 Daftar bahan tungku

6.Sistem listrik

Komponen utama

Elemen pemanas.

Sistem kontrol-PLC, layar sentuh, regulator daya, kontaktor, relay, dll

Elemen deteksi suhu - termokopel (set masing-masing berisi dua termokopel,

mengukur suhu atmosfer tungku dan suhu cairan aluminium masing-masing).

Pendahuluan untuk Pengatur Tegangan Elektronik (PID Control)

Tiristor digunakan sebagai elemen kontrol utama, dan perubahan sudut konduksi tiristor

digunakan untuk mengontrol arus dan tegangan output.

sirkuit terintegrasi dipilih untuk mengontrol sudut konduksi tiristor.

beberapa fungsi perlindungan untuk memastikan bahwa pengontrol tidak merusak perangkat eksternal

Fungsi adalah: soft start, over current protection, over temperature

Ketika arus kesalahan beban atau suhu meningkat dan melebihi kisaran kerja

dari pengontrol, pengontrol dapat secara otomatis mematikan output denyut dan menghentikan beban

pasokan listrik.Keakuratan kontrol suhu: ± 5 °C (dalam kondisi kerja standar).

Mekanisme perlindungan

Alarm suhu cairan aluminium suhu tinggi/rendah, suhu atmosfer absolut

nilai alarm over-temperature (pembaruan otoritas switch tombol khusus), tiga fase arus deviasi alarm... dll

7. Konfigurasi listrik
