Industrial Gravity Casting Metal Melting Induction Furnace untuk Tembaga
1.Gambaran umum
Tungku pengecoran gravitasi 90KW mengadopsi desain alur peleburan ganda dan struktur tubuh induksi ganda.
Keuntungan dari struktur ini adalah bahwa ia menyeimbangkan suhu alur peleburan dan setiap bagian dari tungku
untuk mencapai efek penghematan energi, dan meningkatkan rentang electromagnetic aduk untuk membuat distribusi dari masing-masing
Tujuan tungku casting gravitasi: mencair tembaga, perunggu, kuningan dan
paduan tembaga lainnya untuk peleburan dan konservasi panas.
2.Parameter teknis
Parameter teknis tungku pencairan tembaga 90KW
| Tidak, tidak. |
Nama |
Satuan |
Data |
| 1 |
Kapasitas minimum |
T |
0.1 |
| 2 |
Kapasitas total nominal |
T |
1.2 ((Mampu ditingkatkan atau dikurangi sesuai dengan kebutuhan pelanggan) |
| 3 |
Kekuatan nominal |
KW |
90 |
| 4 |
Tegangan nominal induktor |
V |
380 |
| 5 |
Fase sensor |
|
3 |
| 6 |
Frekuensi sensor |
Hz |
50 |
| 7 |
Tingkat peleburan |
Ton/jam |
0.3 |
| 8 |
Kekuatan isolasi |
KW |
50 |
| 9 |
Suhu kerja nominal |
°C |
1250 |
| 10 |
Faktor daya |
|
0.45 ~ 0.5 (sebelum kompensasi)
0.9~1 ((setelah kompensasi)
|
| 11 |
Tekanan air pendingin |
Ayah |
(2~3) × 105 |
| 12 |
Konsumsi air pendingin |
Ton/jam |
7 (induksi kumparan: 3)
(Water cooling jacket: 4)
|
3.Prinsip Kerja dan Struktur Utama
3.1 Produk ini dirancang menggunakan prinsip induksi elektromagnetik.
Ketika tegangan AC diterapkan pada kumparan induksi, aliran magnet bergantian dihasilkan.
sirkuit magnetik tertutup melalui inti besi. fluks magnetik bergantian ini menginduksi kekuatan elektromotor dan kekuatan sekunder
arus dalam alur cair. arus ini melewati resistensi muatan logam dan mengubah energi listrik
ke dalam energi panas, yang melelehkan logam di alur cair.

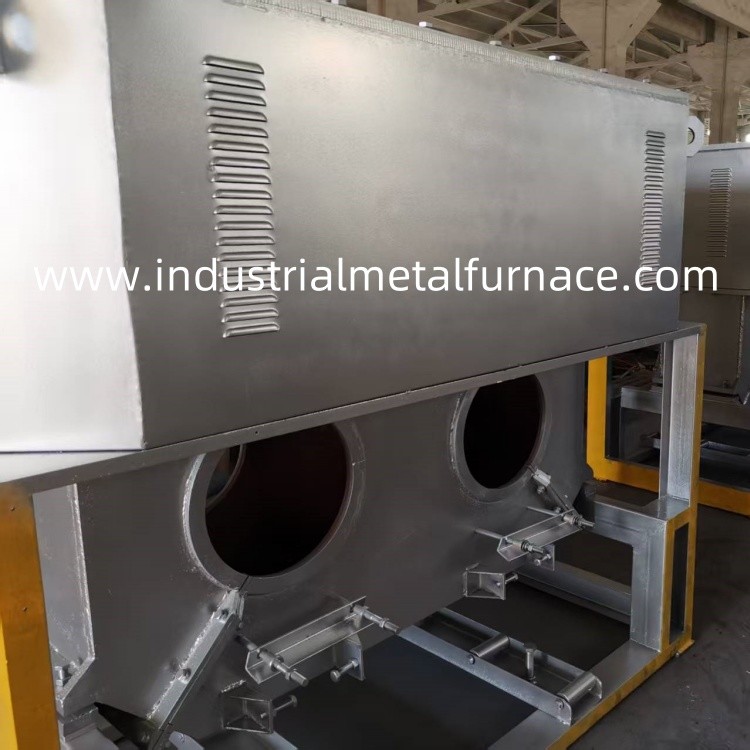

3.2 Produk ini terdiri dari tubuh tungku, rangka tungku, tubuh induksi, sistem pendinginan tungku listrik,
kabinet kontrol, dll.
Rentang tegangan tungku listrik: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.

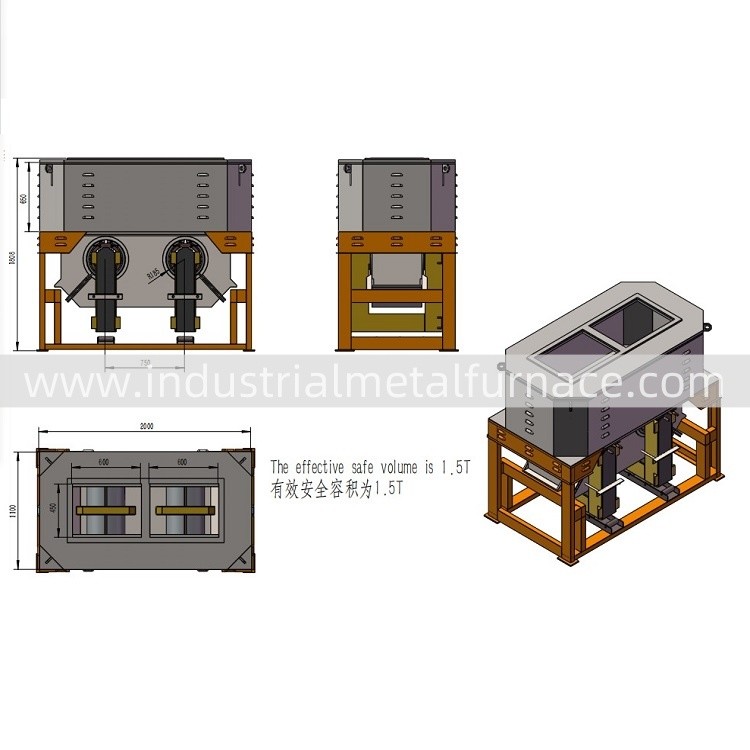

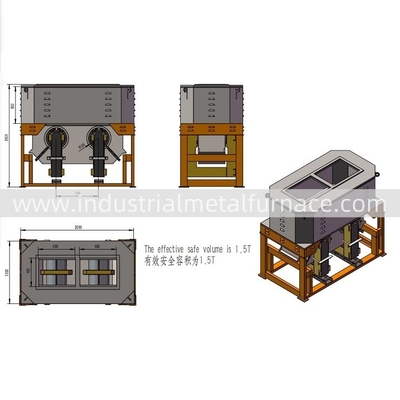

3.3 gravitasi tuang listrik tembaga meleleh tungku mengadopsi vertikal "mulut" struktur induksi besi inti.
bergelombang danplat baja las, dan kolam cair terbuat dari batu bata tahan api setelah bahan isolasi dan bahan tahan api
adalahTerikat bersama.
3.4 Tubuh induksi terdiri dari dua induktor, dua inti besi, dan dua alur peleburan.
Induktor ini didinginkan dengan air: untuk memudahkan penghapusan material refractory knotted dan mantel pendingin air
bahan dan mengurangi kehilangan daya dari cangkang tubuh induksi, cangkang induksi terdiri dari dua bagian, dengan isolasi
Bahan di tengah. cangkang tubuh induksi didasarkan pada permukaan flange atas ketika dirakit.
3.5 Selama proses peleburan, suhu air masuk tidak harus lebih tinggi dari 35°C, suhu air keluar
suhu air harus lebih tinggi dari 55°C, dan aliran air harus diukur sering.
tingkat yang diperlukan, timbangan harus dibersihkan.
3.6 Tungku peleburan logam industri ini mengharuskan kualitas air pendingin harus memenuhi persyaratan berikut: nilai pH
berada dalam kisarandari 7 ~ 8, kekerasan tidak lebih dari 7, dan jumlah zat tersuspensi dan zat padat terlarut tidak
melebihi 10, jadi untuk menghindari skala air pendingin dan penyumbatan saluran air.
5.Lingkup Penyediaan
| Tidak, tidak. |
Nama |
Jumlah |
Perhatikan |
| 1 |
Kerangka tungku pengecoran gravitasi |
1 set |
Menghilangkan stres |
| 2 |
Bahan Refraktor |
1 set |
Untuk konstruksi tungku tunggal |
| 3 |
Jaket air dari stainless steel |
2 pcs |
1Cr18Ni9Ti (321) |
| 4 |
Koil induksi |
2 pcs |
|
| 5 |
Inti induksi |
2 pcs |
Diimpor dari Jepang, Z10 |
| 6 |
Saluran peleburan |
2 pcs |
Paduan Tembaga |
| 7 |
Kabinet listrik 45KW |
2 pcs |
Tipe tiga fase seimbang, kering |
