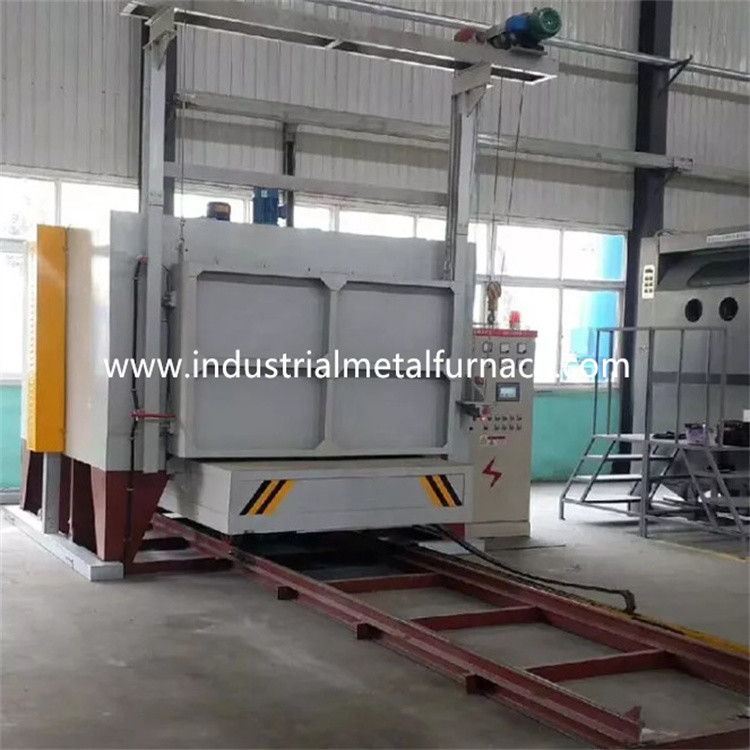

1000 ℃ Bogie Hearth Furnace Dengan Dua Pintu Listrik 3600×1000×900mm

3600×1000×900mm Bogie Hearth Furnace Listrik Dengan Dua Pintu

1. Aplikasi

Tungku perapian bogie listrik RT2-230-12 terutama digunakan untuk panas

perawatan bagian struktur baja, bagian baja tuang, bagian batang poros, baja perkakas

produk, dll.

2.Pengantar Struktural

Tungku perapian bogie RT2-380-12 terutama terdiri dari badan tungku,

lapisan, pintu tungku dan sistem kompresi pintu, bogie, elemen pemanas,

dan sistem kontrol suhu.

2.1 buluna tubuh

Struktur baja tubuh desain tungku perapian bogie terbuat dari penampang 8-12 #

baja dan pelat baja ≥3mm.Pilar samping dan pilar belakang terbuat dari

penampang baja, dan diperkuat dengan bresing baja penampang.Eksternal

dinding tungku dicat dengan 2 lapis primer, dan 2 lapis pelapis

cat.Bagian kunci tungku dicat dengan cat tahan panas.

2.2 lapisan

Bodi desain tanur bawah mobil dibangun dengan sistem all-fiber.Lapisan

bahan yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.Aluminium

serat dikompresi sebelumnya menjadi balok (gravitasi kompresi: ≥230Kg/m³) Dan

kemudian dipasang ke badan tungku dengan bagian baja tahan karat bulat.Lapisan tahan api ini

struktur memiliki keunggulan konduktivitas panas yang rendah, kapasitas anti guncangan yang kuat,

dan anti erosi.Lapisan memiliki ketebalan total 350mm.Aluminium silikat

serat menahan suhu maksimum 1360 ℃.Bahan fiksasi baja bulat

bagian adalah 1Cr13.

2.3pintu tungku dan pintu sistem up-down

Pintu tungku perapian bogie suhu tinggi terdiri dari semua lapisan serat dan baja

selubung struktur.Kusen pintu terbuat dari pelat baja 10mm dan baja penampang 12mm.

Pintunya dibangun dengan blok serat aluminium silikat yang sama seperti untuk badan tungku.

Keseluruhan struktur tungku mempertahankan bentuknya saat dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan ke bawah

oleh kerekan.Dan itu disegel oleh musim semi.

2.4 bogie

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api, panas

pelat muka bogie tahan, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 14 # dan pelat baja 12mm.Itu

bogie bisa bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi dibuat

dari baja 45 #, dan diberi perlakuan panas.Bantalan transmisi adalah pilar tipe berat

bantalan untuk menanggung beban.Ada total 3 pasang roda, dan masing-masing roda terdiri dari

berdiameter 240mm.Bogie itu bermotor.Dan motor penggeraknya dilengkapi dengan pengereman

perangkat pengurangan kecepatan untuk menghilangkan inersia pada gerakan start-up dan stop.Di sana

adalah 2 sakelar batas untuk menghindari perjalanan bogie yang berlebihan.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi berat refraktori alumina tinggi

bata, bata refraktori ringan, dan bata pelestarian panas.Tubuh tukang batu dari

bogie memiliki slot pemasangan elemen pemanas untuk memudahkan pemasangan elemen pemanas.

Bagian yang terkena dampak dan area bantalan berat ditutup terutama dengan tipe berat tinggi

bata tahan api aluminium.Ada juga ruang kosong yang tersisa untuk perluasan lapisan tahan api

saat dipanaskan.

pelat muka bogie: Bagian pengecoran baja tahan panas Ni7N setebal 30mm dengan kerja maksimal

suhu≤1200℃.Ini dapat mencegah timbangan jatuh ke slot elemen pemanas

yang akan membentuk arus pendek.

mekanisme pergerakan bogie: Bogie memiliki metode bergerak sendiri.Roda gigi pereduksi

menggerakkan roda bogie untuk bergerak.Gerakan bogie halus dan stabil.

Penyegelan di antara pintu tungku, badan tungku dan bogie: Penyegelan antara tungku

pintu dan badan tungku melewati pegas.Penyegelan antara bogie dan

tubuh tungku melalui batu bata bentuk khusus yang lembut dan blok serat kapas.

2.5 elemen pemanas

elemen pemanas: 0Cr27AL7Mo2 resistance spiral-shape alloy resistance strips adalah

dipasang di 2 sisi dinding.Strip resistensi diproduksi melalui cetakan khusus,

dan dipasang di dinding tungku dengan paku porselen.Dan ada paking porselen

antara dinding serat dan strip resistansi untuk menghindari korsleting.Ada 3 pemanas

zona.Semua batang konduktor timbal keluar terbuat dari bahan φ16 0Cr27AL7Mo2.

2.6 sistem kontrol listrik

Kontrol suhu: tungku mengadopsi suhu cerdas Changzhou Huibang

controller untuk mengontrol suhu yang memiliki fungsi self-tuning untuk menghitung ideal

parameter PID dan mencapai stabilitas suhu.Pengontrol suhu memiliki

fungsi alarm suhu berlebih dan perlindungan kerusakan pasangan termal.

Tungku memiliki 2 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan alarm suhu berlebih.

Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.Kekuatannya adalah

diatur dengan cara pengaturan proporsional waktu.

Sistem penggerak kontrol adalah pemicu daya besar lengkap dengan radiator dan

sebuah sistem pendingin udara.Ada juga saklar udara.Loop pemanas dilengkapi dengan ammeter,

voltmeter, indikator on-off elemen pemanas, proteksi interlock power-on, dan pembumian yang aman

Pengukuran.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan pintu atas-bawah, pintu

kompresi, dan gerakan masuk-keluar pintu.Juga gerakan-gerakan itu pasti terkait dengan

memastikan keselamatan operasi.

3.Parameter Teknis Utama
