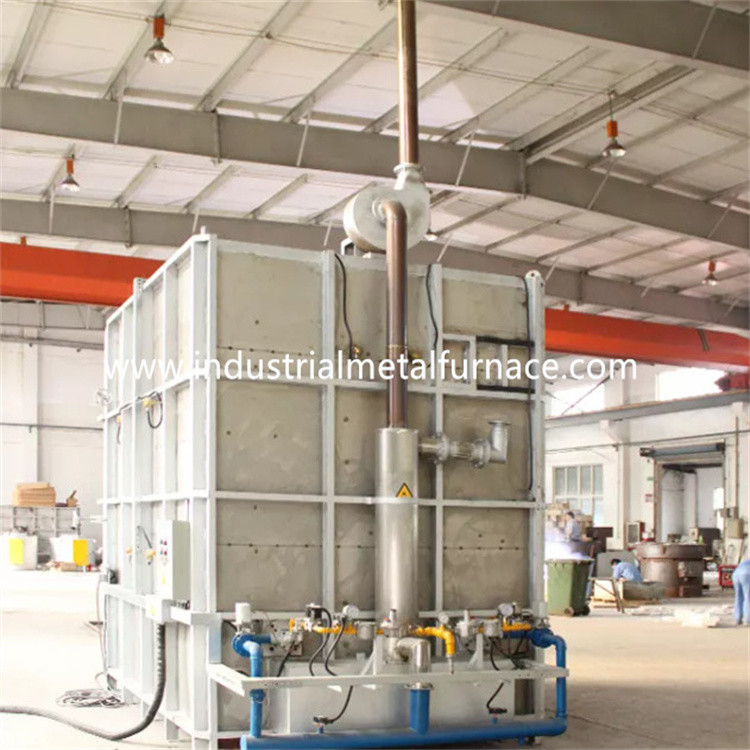

Tungku Perapian Bogie Listrik Dari Batu Mulia 1500 × 800 × 800mm 50Hz

1500×800×800mm Tungku Perapian Bogie Listrik

1. Aplikasi

Tungku perapian bogie listrik RT3-60-6 terutama digunakan

untuk perlakuan panas batu mulia.

2. Pengantar Struktural

Tungku perapian bogie RT3-60-6 terutama terdiri dari tungku

bodi, lapisan, pintu tungku dan sistem kompresi pintu, bogie, pemanas

elemen dan perangkat tetap, sistem kontrol otomatis suhu tungku.

2.1 buluna tubuh

Struktur baja tubuh tungku perapian bogie terbuat dari 10-12 #

baja penampang dan pelat baja ≥3mm.Pilar samping dan pilar belakang

terbuat dari baja penampang, dan diperkuat dengan baja penampang

penguat.Dinding luar tungku dicat dengan 2 lapis primer,

dan 2 lapis cat coating.Bagian kunci dari tungku dicat dengan

cat tahan panas.

2.2lapisan

Tungku perapian bogie untuk dijual bodi dibangun dengan sistem semua serat.Itu

bahan pelapis yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.

Serat aluminium dikompresi sebelumnya menjadi balok (gravitasi kompresi:

≥230Kg/m3 ) dan kemudian dipasang ke badan tungku dengan bagian baja tahan karat bulat.

Struktur lapisan tahan api ini memiliki keunggulan konduktivitas panas yang rendah,

kapasitas anti guncangan yang kuat, dan anti erosi.Lapisan memiliki ketebalan total

dari 240mm.Serat aluminium silikat menahan suhu maksimum 950 ℃.

2.3pintu tungku dan pintu sistem up-down

Pintu pemasok tungku bawah mobil terdiri dari semua lapisan serat dan baja

selubung struktur.Kusen pintu terbuat dari pelat baja 10mm.Pintunya

dibangun dengan blok serat aluminium silikat yang sama seperti untuk badan tungku.

Keseluruhan struktur tungku mempertahankan bentuknya saat dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan

ke bawah oleh hoist.Dan itu disegel oleh musim semi.

2.4 bogie

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api,

pelat muka bogie tahan panas, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 10 # dan pelat baja 10mm.

Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi

terbuat dari baja 45 #, dan dipanaskan.Bantalan transmisi adalah dari

bantalan pilar tipe berat untuk menahan beban.Total ada 2 pasang

roda, dan setiap roda berdiameter 240mm.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi refraktori alumina tinggi

bata, bata refraktori ringan, dan bata pelestarian panas.Tubuh tukang batu

Bogie memiliki slot pemasangan elemen pemanas untuk memudahkan pemasangan pemanas

elemen.Bagian yang terkena dampak dan area bantalan beban terutama terbuat dari batu bata

dengan batu bata tahan api aluminium tipe tinggi berat.Ada juga ruang kosong yang tersisa untuk

ekspansi lapisan refraktori saat dipanaskan.

Pelat bawah tungku terbuat dari bahan CrMnN dengan ketebalan total

30mm.Pelat bawah menahan suhu maksimum 950 ℃.

Sealing: Segel antara pintu tungku dan badan tungku dan bogie lebih banyak

penting.Segel antara pintu tungku dan badan tungku mengadopsi kompresi pegas

struktur.Segel antara bogie dan badan tungku adalah segel dari batu bata berbentuk khusus

dan blok serat kapas.

2.5 elemen pemanas

elemen pemanas: strip resistensi paduan bentuk spiral 0Cr25AL5 adalah

dipasang di 2 sisi dinding tungku.Strip resistensi diproduksi melalui khusus

cetakan, dan dipasang di dinding tungku dengan paku porselen.Dan ada

paking porselen antara dinding serat dan strip resistansi untuk menghindari korsleting.

Ada 1 zona pemanasan.Semua batang konduktor timbal keluar terbuat dari bahan φ16 0Cr25AL5.

2.6 sistem kontrol listrik

Kontrol suhu: tungku mengadopsi pengontrol suhu cerdas untuk mengontrol

suhu yang memiliki fungsi self-tuning untuk menghitung parameter PID yang ideal

dan mencapai stabilitas suhu.Pengontrol suhu memiliki fungsi

alarm suhu berlebih dan perlindungan kerusakan pasangan termal.

Tungku bottm mobil grosir memiliki 1 zona kontrol suhu untuk mengendalikan

hubungan antara suhu dan gerakan motor.Setiap zona diatur dengan

alarm suhu berlebih.

Sistem penggerak kontrol adalah pemicu daya besar lengkap dengan radiator

dan sistem pendingin udara.Ada juga saklar udara.Loop pemanas dilengkapi

dengan ammeter, voltmeter, indikator on-off elemen pemanas, power-on interlock protection,

dan langkah-langkah pembumian yang aman.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan naik-turun pintu,

kompresi pintu, dan gerakan masuk-keluar pintu.Juga gerakannya tentu

terkait untuk memastikan keselamatan operasi.

3.Parameter Teknis Utama
