Bogie Hearth Heat Treatment Tungku Tempering Listrik 2000×900×600mm

2000×900×600mm Listrik Bogie Hearth Tempering Furnace

1. Aplikasi

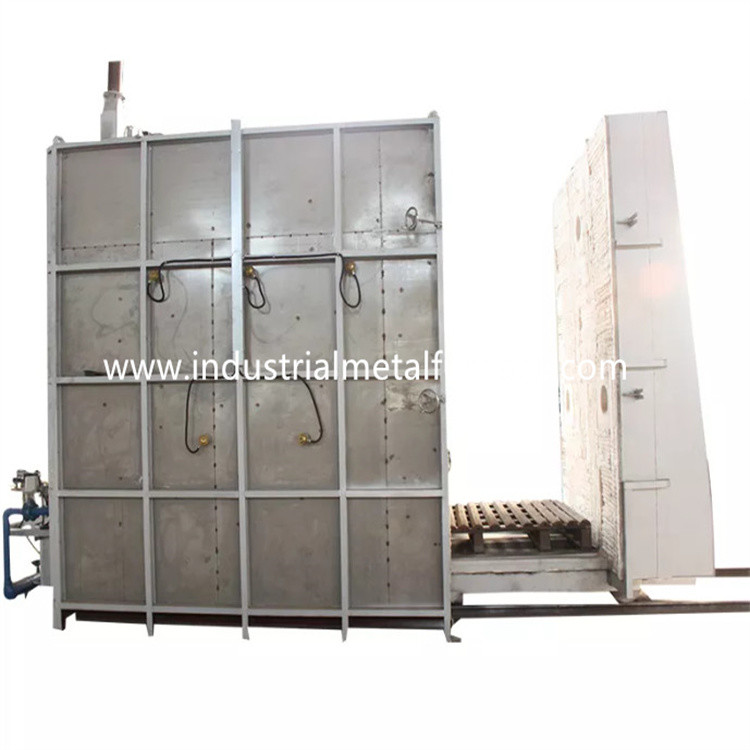

Tungku perapian bogie listrik RT3-70-6 terutama digunakan untuk

tempering, baja struktural, baja tuang, baja pegas dan baja perkakas.

2. Pengantar Struktural

Tungku perapian bogie RT3-70-6 terutama terdiri dari tungku

bodi, lapisan, pintu tungku dan sistem kompresi pintu, bogie, pemanas

elemen, perangkat sirkulasi dan sistem kontrol suhu.

2.1 buluna tubuh

Bogie tungku tungku desain tubuh struktur baja terbuat dari

10-12 # baja penampang dan pelat baja ≥3mm.Pilar samping dan belakang

pilar terbuat dari baja penampang, dan diperkuat dengan penampang

tulangan baja.Dinding luar tungku dicat dengan 2 lapis

primer, dan 2 lapis cat pelapis.Bagian penting dari tungku adalah

dicat dengan cat tahan panas.

2.2 lapisan

Badan tungku perapian bogie grosir dibangun dengan sistem semua serat.

Bahan pelapis yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.

Serat aluminium dikompresi sebelumnya menjadi balok (gravitasi kompresi:

≥230Kg/m3 ) dan kemudian dipasang ke badan tungku dengan baja tahan karat bulat

bagian.Struktur lapisan tahan api ini memiliki keunggulan konduktivitas panas yang rendah,

kapasitas anti guncangan yang kuat, dan anti erosi.Lapisan memiliki ketebalan total

240mm.Serat aluminium silikat menahan suhu maksimum 950 ℃.

2.3 pintu tungku dan pintu sistem up-down

Pintu tungku bottm mobil grosir terdiri dari semua lapisan serat dan baja

selubung struktur.Kusen pintu terbuat dari pelat baja 10mm.Pintunya dibangun

dengan blok serat aluminium silikat sama seperti untuk badan tungku.Itu

struktur keseluruhan tungku mempertahankan bentuknya saat dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan

ke bawah oleh hoist.Dan itu disegel oleh musim semi.

2.4 bogie

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api,

pelat muka bogie tahan panas, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 14 # dan pelat baja 10mm.

Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi adalah

terbuat dari baja 45 #, dan dipanaskan.Bantalan transmisi termasuk berat

jenis bantalan pilar untuk menahan beban.Ada total 4 pasang roda, dan masing-masing

roda berdiameter 240mm.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi batu bata refraktori alumina tinggi,

bata tahan api ringan, dan bata pelestarian panas.Tubuh tukang batu dari bogie

memiliki slot pemasangan elemen pemanas untuk memudahkan pemasangan elemen pemanas.Itu

bagian yang terkena dampak dan area bantalan berat ditutup terutama dengan tipe berat tinggi

bata tahan api aluminium.Ada juga ruang kosong yang tersisa untuk lapisan tahan api

ekspansi saat dipanaskan.

Pelat muka Bogie dicetak dengan CrMnN, 30mm.Suhu maks≤950℃.Memiliki

penggunaan jangka panjang tanpa deformasi dan retak.

Penyegelan: Segel antara pintu tungku dan badan tungku dan bogie lebih penting.

Segel antara pintu tungku dan badan tungku mengadopsi struktur kompresi pegas.

Segel antara bogie dan badan tungku adalah segel dari bata dan serat berbentuk khusus

blok kapas.

2.5 elemen pemanas

elemen pemanas: strip resistensi paduan bentuk spiral 0Cr25AL5 adalah

dipasang di 5 dinding samping, dua dinding samping, dinding belakang, pintu tungku dan bagian bawah bogie.

Strip resistensi diproduksi melalui cetakan khusus, dan dipasang di

dinding tungku dengan paku porselen.Dan ada paking porselen di antara serat

dinding dan strip resistensi untuk menghindari arus pendek.Ada 1 zona pemanasan.Semua

batang konduktor timbal keluar terbuat dari bahan φ16 0Cr25AL5.

2.6 sistem kontrol listrik

Kontrol suhu: tungku mengadopsi pengontrol suhu cerdas untuk mengontrol

suhu yang memiliki fungsi self-tuning untuk menghitung parameter PID yang ideal dan

mencapai kestabilan suhu.Pengontrol suhu memiliki fungsi

alarm suhu berlebih dan perlindungan kerusakan pasangan termal.

Tungku memiliki 1 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan alarm suhu berlebih.

Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.Kekuatannya adalah

diatur dengan cara pengaturan proporsional waktu.

Sistem penggerak kontrol adalah pemicu daya besar lengkap dengan radiator

dan sistem pendingin udara.Ada juga saklar udara.Loop pemanas dilengkapi

dengan ammeter, voltmeter, indikator on-off elemen pemanas, power-on interlock protection,

dan langkah-langkah pembumian yang aman.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan naik-turun pintu,

kompresi pintu, dan gerakan masuk-keluar pintu.Juga gerakannya tentu

terkait untuk memastikan keselamatan operasi.

2.7 Sistem sirkulasi udara panas:

Ini terutama terdiri dari kipas sentrifugal dan pelat pemandu udara di tungku.Itu

panas yang dipancarkan oleh elemen pemanas dihembuskan secara merata ke area kerja efektif oleh

kipas sirkulasi melalui pelat pemandu angin.Pelat pemandu udara terbuat dari 1Cr18Ni9,

dan kipas dan poros terbuat dari 1Cr18Ni9Ti.Untuk memastikan penggunaan normal

bantalan, metode pendinginan adalah pendinginan udara.

Perangkat panduan: ini terutama mengedarkan udara yang dihasilkan oleh kipas yang bersirkulasi di tungku

sepanjang arah pelat panduan secara efektif di dalam tungku, sehingga membuat udara masuk

tungku menghasilkan konveksi cepat, sehingga mencapai tujuan keseragaman suhu.

Bahan pelat dan rangka pemandu angin semuanya terbuat dari pelat baja tahan karat 304.

Pelat pemandu udara dan kerangka dihubungkan dengan cara bergerak untuk memastikan bebas

perluasan pelat pemandu udara di bawah suhu tinggi, dan nyaman untuk diperbaiki dan

pemeliharaan.
