Perlakuan Panas Bogie Hearth Quenching Furnace 1200×1200×600mm Listrik

1200×1200×600mm Listrik Bogie Hearth Quenching Furnace

1. Aplikasi

Tungku perapian bogie listrik RT3-75-12 terutama digunakan untuk

pendinginan, baja struktural, baja tuang, baja pegas dan baja perkakas.

2. Pengantar Struktural

Tungku perapian bogie RT3-75-12 terutama terdiri dari tungku

tubuh, lapisan, pintu tungku dan sistem kompresi pintu, bogie, penyegelan

mekanisme, elemen pemanas, sistem kontrol suhu.

2.1 buluna tubuh

Struktur baja tubuh tungku perapian bogie terbuat dari penampang 8-10 #

baja dan pelat baja ≥3mm.Pilar samping dan pilar belakang terbuat dari

penampang baja, dan diperkuat dengan bresing baja penampang.Eksternal

dinding tungku dicat dengan 2 lapis primer, dan 2 lapis

cat pelapis.Bagian kunci tungku dicat dengan cat tahan panas.

2.2lapisan

Pemasok tungku bawah mobil dibangun dengan sistem all-fiber.Lapisan

bahan yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.Itu

serat aluminium dikompresi sebelumnya menjadi balok (gravitasi kompresi:

≥230Kg/m3 ) dan kemudian dipasang ke badan tungku dengan baja tahan karat bulat

bagian.Struktur lapisan tahan api ini memiliki keunggulan panas rendah

konduktivitas, kapasitas anti guncangan yang kuat, dan anti erosi.Lapisan memiliki

ketebalan total 350mm.Serat aluminium silikat menahan maksimum

suhu 1260 ℃.

2.3pintu tungku dan pintu sistem up-down

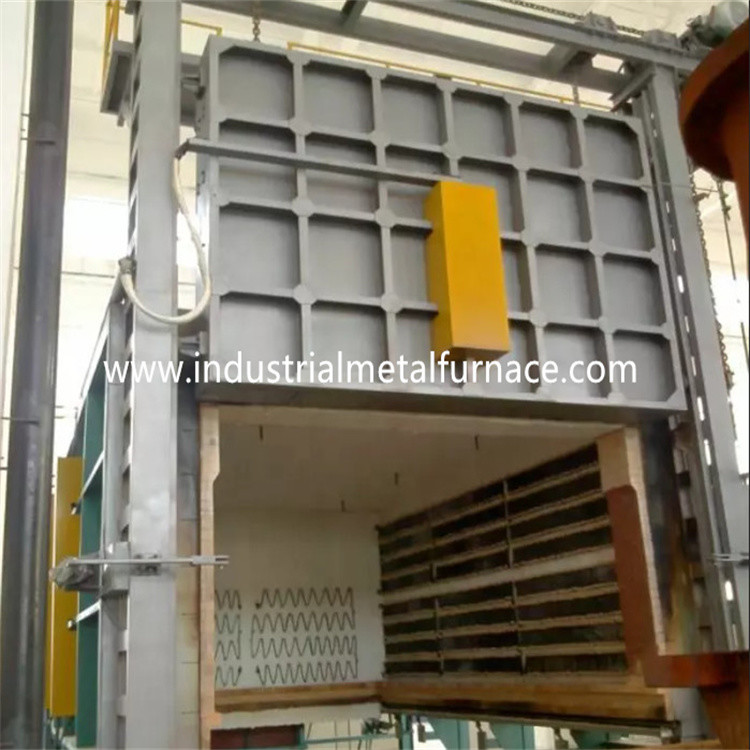

Pintu tungku perapian bogie suhu tinggi terdiri dari semua serat

lapisan dan casing struktur baja.Kusen pintu terbuat dari pelat baja 12mm.

Lapisan dibangun dengan blok serat aluminium tinggi yang sama dengan tungku

tubuh.Keseluruhan struktur tungku mempertahankan bentuknya saat dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan

ke bawah oleh kerekan listrik.Dan itu disegel oleh berat sendiri pintu tungku.

2.4 bogiedan mekanisme penyegelan

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api,

pelat muka bogie tahan panas dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 12# dan baja 12mm

piring.Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Transmisi

poros terbuat dari baja 45 #, dan dipanaskan.Bantalan transmisi

adalah bantalan pilar tipe berat untuk menahan beban.Totalnya ada 4

roda, dan setiap roda berdiameter 240mm.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi alumina tinggi

bata tahan api, bata tahan api ringan, dan bata tahan panas.Itu

Pemasangan batu bata bodi bogie memiliki slot pemasangan elemen pemanas agar mudah

pemasangan elemen pemanas.Bagian yang terkena dampak dan bantalan beban

daerah yang bata terutama dengan batu bata refraktori aluminium tipe berat tinggi.

Ada juga ruang kosong yang tersisa untuk pemuaian lapisan refraktori saat dipanaskan.

Pelat muka bogie berbentuk strip dicetak dengan ZG35Cr24Ni7SiN, 30mm.Itu

suhu maks≤1200℃.Ini memiliki penggunaan jangka panjang tanpa deformasi dan

retak.

Sealing: Segel antara pintu tungku dan badan tungku dan bogie lebih banyak

penting.Segel antara pintu tungku dan badan tungku mengadopsi tungku

struktur kompresi berat sendiri pintu.Segel antara bogie dan tungku

tubuh adalah segel dari bata berbentuk khusus, blok kapas serat dan segel ganda pasir.

2.5 elemen pemanas

elemen pemanas: Ketahanan paduan bentuk kerut 0Cr27AL7Mo2

strip dipasang di dua dinding samping.Strip resistensi diproduksi melalui

cetakan khusus, dan dipasang di dinding tungku dengan paku porselen.Dan disana

adalah paking porselen antara dinding serat dan strip resistensi yang harus dihindari

arus pendek.Sekrup dan paking keramik terbuat dari bahan aluminium tinggi

disinter pada suhu tinggi untuk memastikan kekuatan dan masa pakai yang memadai.Di sana

adalah 1 zona pemanasan.Semua batang konduktor timbal keluar terbuat dari φ16 0Cr27AL7Mo

bahan.

2.6 sistem kontrol listrik

Kontrol suhu: tungku mengadopsi pengontrol suhu cerdas untuk mengontrol

suhu yang memiliki fungsi self-tuning untuk menghitung parameter PID yang ideal

dan mencapai stabilitas suhu.Pengontrol suhu memiliki fungsi

alarm suhu berlebih dan perlindungan kerusakan pasangan termal.

Tungku memiliki 1 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan suhu berlebih

alarm.Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.Itu

kekuasaan diatur dengan cara pengaturan proporsional waktu.

Sistem aktuasi kontrol adalah pemicu daya besar lengkap dengan a

radiator dan sistem pendingin udara.Ada juga saklar udara.Loop pemanasan adalah

dilengkapi dengan ammeter, voltmeter, indikator on-off elemen pemanas, power-on

perlindungan interlock, dan tindakan pembumian yang aman.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan naik-turun pintu,

kompresi pintu, dan gerakan masuk-keluar pintu.Juga gerakannya tentu

terkait untuk memastikan keselamatan operasi.

3.Parameter Teknis Utama
