Perlakuan Panas Tungku Perapian Listrik Bogie 1500 × 1000 × 1000mm Baja Struktural

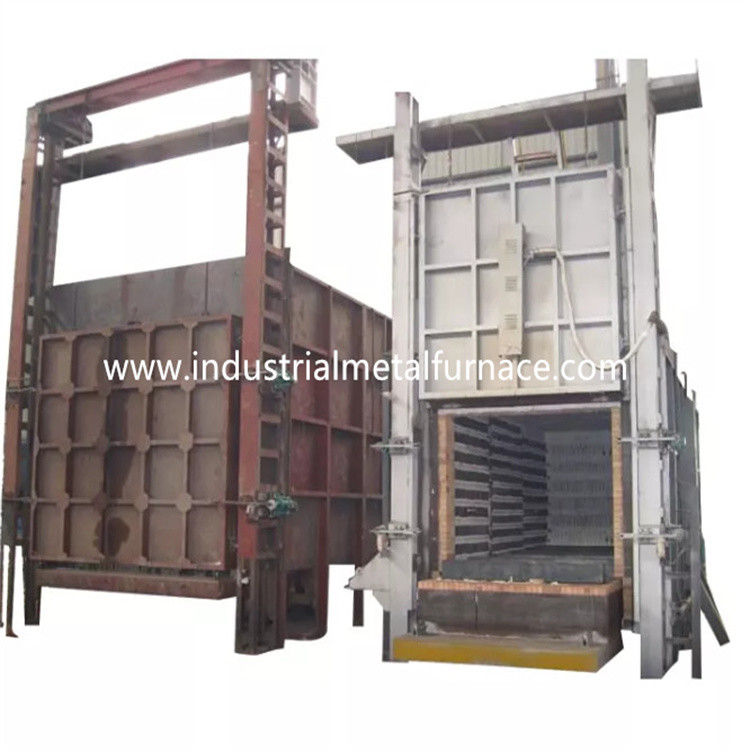

Tungku Perapian Bogie Listrik 1500×1000×1000mm

1. Aplikasi

Tungku perapian bogie listrik RT3-110-11 terutama digunakan

untuk anil, pendinginan dan normalisasi bagian baja, pengecoran

bagian dan bagian stainless steel, dll.

2.Pengantar Struktural

Tungku perapian bogie RT3-110-11 terutama terdiri dari tungku

cangkang, pelapis, pintu tungku, mekanisme pengangkatan pintu tungku dan pintu

mekanisme kompresi, bogie, mekanisme traksi bogie, penyegelan

antara badan tungku dan bogie, elemen pemanas dan perangkat tetap,

dan sistem kontrol suhu.

2.1 bulunacekerang

Struktur baja tubuh tungku bawah mobil hambatan listrik dibuat

dari baja penampang 8-10 # dan pelat baja ≥3mm.Pilar samping dan belakang

pilar terbuat dari baja penampang, dan diperkuat dengan baja penampang

penguat.Dinding luar tungku dicat dengan 2 lapis primer,

dan 2 lapis cat coating.Bagian kunci dari tungku dicat dengan

cat tahan panas.

2.2 lapisan

Bodi tungku bawah mobil gas dibangun dengan sistem serat semua.Itu

bahan pelapis yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.

Serat aluminium dikompresi sebelumnya menjadi balok (gravitasi kompresi:

≥230Kg/m³) dan kemudian dipasang ke badan tungku dengan bagian baja tahan karat bulat.

Struktur lapisan tahan api ini memiliki keunggulan konduktivitas panas yang rendah,

kapasitas anti guncangan yang kuat, dan anti erosi.Lapisan memiliki ketebalan total

dari 325mm.Serat aluminium silikat tahan suhu maksimum

1260℃.Pengencang serat terbuat dari stainless steel.

2.3 pintu tungku dan pintu sistem up-down

Pintu tungku perlakuan panas pendinginan cepat terdiri dari semua lapisan serat

dan casing struktur baja.Shell tungku terbuat dari pelat baja 12mm untuk

kusen pintu.Pintunya dibangun dengan blok serat aluminium silikat yang sama

bahwa untuk tubuh tungku.Struktur keseluruhan tungku mempertahankan bentuknya

sambil dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan

ke bawah oleh hoist.Dan itu disegel dengan berat sendiri dari pintu tungku.

2.4 bogie

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api,

pelat perapian bogie tahan panas, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari pelat baja 12mm dan baja 12 #

balok.Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi adalah

terbuat dari baja 45 #, dan dipanaskan.Bantalan transmisi adalah dari

bantalan pilar tipe berat untuk menahan beban.Ada total 2 pasang roda,

dan setiap roda berdiameter 240mm.Bogie itu bermotor.Dan motor penggerak

dilengkapi dengan perangkat pengurang kecepatan pengereman untuk menghilangkan inersia saat start-up

dan menghentikan gerakan.Ada 2 sakelar batas untuk menghindari perjalanan bogie yang berlebihan.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi berat alumina tinggi

bata tahan api, bata tahan api ringan, dan bata tahan panas.Yang terkena dampak

bagian dan area bantalan berat dibuat bata terutama dengan tipe berat tinggi

bata tahan api aluminium.Ada juga ruang kosong yang tersisa untuk lapisan tahan api

ekspansi saat dipanaskan.

bogieperapianpiring: pengecoran baja tahan panas ZG35Cr24Ni7SiN setebal 30mm

bagian dengan suhu kerja maksimal ≤1200 ℃.Ini dapat mencegah sisik jatuh ke dalam

slot elemen pemanas yang akan membentuk korsleting.

mekanisme pergerakan bogie: Bogie memiliki metode bergerak sendiri.Pengurangan

roda gigi menggerakkan roda bogie untuk bergerak.Gerakan bogie halus dan stabil.

Penyegelan di antara pintu tungku, badan tungku dan bogie: Penyegelan antara

pintu tungku dan badan tungku melalui pengencangan tekanan berat sendiri

mekanisme.Penyegelan antara bogie dan badan tungku selesai

batu bata bentuk khusus yang lembut dan blok serat kapas.

2.5 elemen pemanas

elemen pemanas: Resistansi paduan bentuk spiral 0Cr27AL7Mo2

strip dipasang di 2 dinding samping, dinding belakang, pintu tungku dan bagian bawah bogie.

Strip resistensi diproduksi melalui cetakan khusus, dan dipasang di

dinding tungku dengan paku porselen.Dan ada paking porselen di antara keduanya

dinding serat dan strip resistansi untuk menghindari korsleting.Ada 1 zona pemanasan.

Semua batang konduktor timbal keluar terbuat dari bahan φ16 0Cr27AL7Mo2.

2.6 sistem kontrol listrik

Kontrol suhu: tungku mengadopsi pengontrol suhu cerdas untuk

kontrol suhu yang memiliki fungsi self-tuning untuk menghitung ideal

parameter PID dan mencapai stabilitas suhu.Pengontrol suhu

memiliki fungsi alarm suhu berlebih dan perlindungan kerusakan pasangan termal.

Tungku memiliki 1 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan

alarm suhu berlebih.

A. Menurut persyaratan proses, program kenaikan suhu diatur

instrumen cerdas dan didistribusikan ke setiap zona suhu untuk kontrol.

Panggil dan edit proses yang sesuai, kirim sinyal ke level yang lebih rendah, dan

kumpulkan suhu setiap zona dari instrumen atas.

B. Saat catu daya utama dihidupkan untuk pengoperasian, peralatan akan normal

mengontrol tungku listrik sesuai dengan proses program yang diatur dalam kecerdasan

instrumen.

(2) Kontrol daya: mengadopsi sistem pemicu daya tinggi, dilengkapi dengan radiator dan

satu set lengkap sistem pendingin udara.Setiap kelompok elemen pemanas listrik harus

dilengkapi dengan ammeter, voltmeter dan indikasi on-off dari elemen pemanas listrik,

dengan daya pada perlindungan interlocking dan tindakan pentanahan yang aman untuk memastikan penggunaan yang aman.

Pengangkatan pintu tungku dan pergerakan bogie semuanya selesai dalam kendali

kabinet.Ada interlocking listrik yang andal antara setiap tindakan dan penyalaan

perlindungan interlocking dengan sistem pemanas listrik.

3.Parameter Teknis Utama
