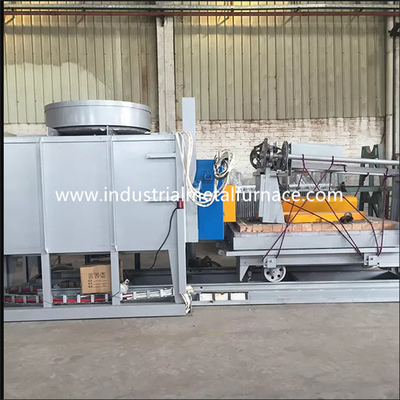

Bogie Hearth Heat Treatment Furnace 1200 Degree Car Bottom Type Untuk Cast Steel Parts

Perlakuan Panas Perapian Bogie Elektrik 1200 Derajat Celcius

Tipe Dasar Mobil Tungku untuk Bagian Baja Cor Logam

1. Aplikasi

Tungku perapian bogie listrik RT2-260-12 terutama

digunakan untuk perlakuan panas bagian struktur baja, bagian baja tuang,

bagian batang poros, produk baja perkakas, dll. Tungku perlakuan panas

banyak digunakan untuk pendinginan, tempering, normalisasi, anil, dan lainnya

proses.

2. Parameter Teknis Utama

3. Pengantar Struktural

Perlakuan panas tungku RT2-260-12 untuk logam terutama terdiri dari tungku

bodi, lapisan, pintu tungku dan sistem kompresi pintu, bogie, pemanas

elemen, dan sistem kontrol suhu.

2.1 buluna tubuh

Struktur baja tubuh grosir terbuat dari

10-12 # baja penampang dan pelat baja ≥3mm.

2.2lapisan

Bodi tanur bawah mobil grosir dibuat dengan sistem all-fiber.Itu

bahan pelapis yang digunakan adalah zirkonium berkualitas yang mengandung serat aluminium yang diikat

bagian baja bulat.Serat aluminium dikompresi sebelumnya menjadi balok

(gravitasi kompresi: ≥230Kg/m³) dan kemudian dipasang ke badan tungku dengan putaran

bagian baja tahan karat.Struktur lapisan tahan api ini memiliki keunggulan rendah

konduktivitas panas, kapasitas anti guncangan yang kuat, dan anti erosi.Lapisan memiliki

ketebalan total 370mm.Serat aluminium silikat menahan maksimum

suhu 1260 ℃.Bahan bagian fiksasi baja bulat adalah 1Cr13.

2.3pintu tungku dan pintu sistem up-down

Pintu tungku bawah mobil terdiri dari semua lapisan serat dan struktur baja

selubung.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan

ke bawah oleh hoist.Dan itu disegel oleh musim semi.

2.4 bogie

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api,

pelat muka bogie tahan panas, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 14 # dan pelat baja 10mm.

Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi adalah

terbuat dari baja 45 #, dan dipanaskan.Bantalan transmisi adalah dari

bantalan pilar tipe berat untuk menahan beban.Ada total 2 pasang roda,

dan setiap roda berdiameter 300mm.Bogie itu bermotor.Dan mengemudi

motor dilengkapi dengan perangkat pengurangan kecepatan pengereman untuk mengurangi inersia pada

gerakan start-up dan stop.Ada 2 sakelar batas untuk menghindari perjalanan berlebih

dari bogie.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi berat alumina tinggi

bata tahan api, bata tahan api ringan, dan bata tahan panas.Pemasangan batu bata

badan bogie memiliki slot pemasangan elemen pemanas untuk memudahkan pemasangan

elemen pemanas.Bagian yang terkena dampak dan area bantalan beban terutama terbuat dari batu bata

dengan batu bata tahan api aluminium tipe tinggi berat.Ada juga ruang kosong yang tersisa untuk

ekspansi lapisan tahan api saat dipanaskan.

mekanisme pergerakan bogie: Bogie memiliki metode bergerak sendiri.Pengurangan

roda gigi menggerakkan roda bogie untuk bergerak.Gerakan bogie halus dan stabil.

Penyegelan di antara pintu tungku, badan tungku dan bogie: Penyegelan antara

pintu tungku dan badan tungku melewati pegas.Penyegelan antara bogie

dan tubuh tungku melalui batu bata bentuk khusus yang lembut dan blok serat kapas.

2.5 elemen pemanas

elemen pemanas: 0Cr27AL7Mo2 resistance spiral-shape alloy resistance strips

dipasang di 2 dinding samping, dinding belakang, pintu tungku dan bagian bawah bogie.Perlawanan

strip diproduksi melalui cetakan khusus, dan dipasang di dinding tungku oleh

kuku porselen.Dan ada paking porselen antara dinding serat dan

strip resistensi untuk menghindari arus pendek.Ada 2 zona pemanasan.Semua mengarah keluar

batang konduktor terbuat dari bahan φ16 0Cr27AL7Mo2.

2.6 sistem kontrol listrik, 1 set

Kontrol suhu: tungku untuk perlakuan panas untuk logam mengadopsi Shanghai Guolong

suhu cerdas controller untuk mengontrol suhu yang memiliki self-tuning

berfungsi untuk menghitung parameter PID yang ideal dan mencapai stabilitas suhu.

Pengontrol suhu memiliki fungsi alarm suhu berlebih dan termal

perlindungan kerusakan pasangan.
