Annealing Tempering Heat Treatment Furnace 650 Derajat Celcius Bawah Mobil Untuk Crankshaft

3. Pengantar Struktural

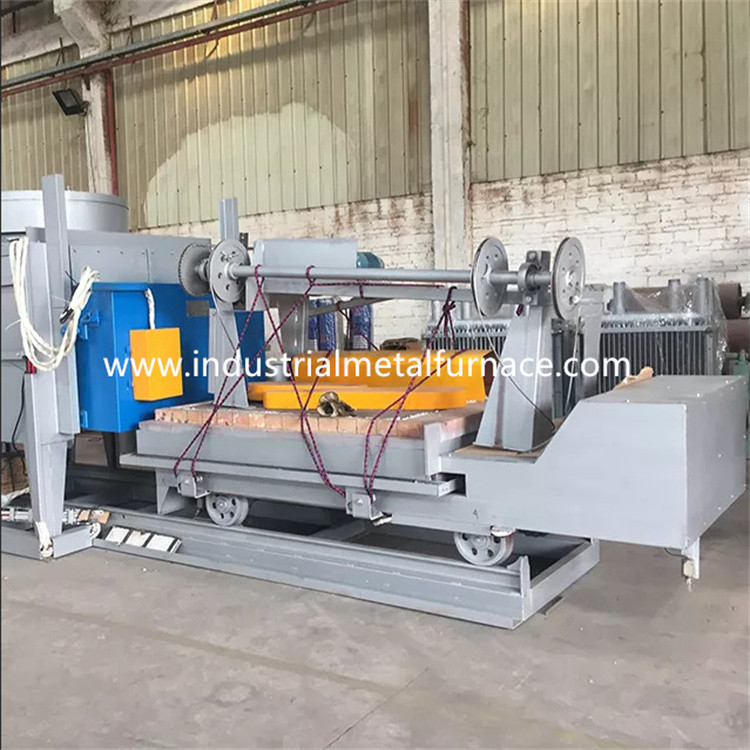

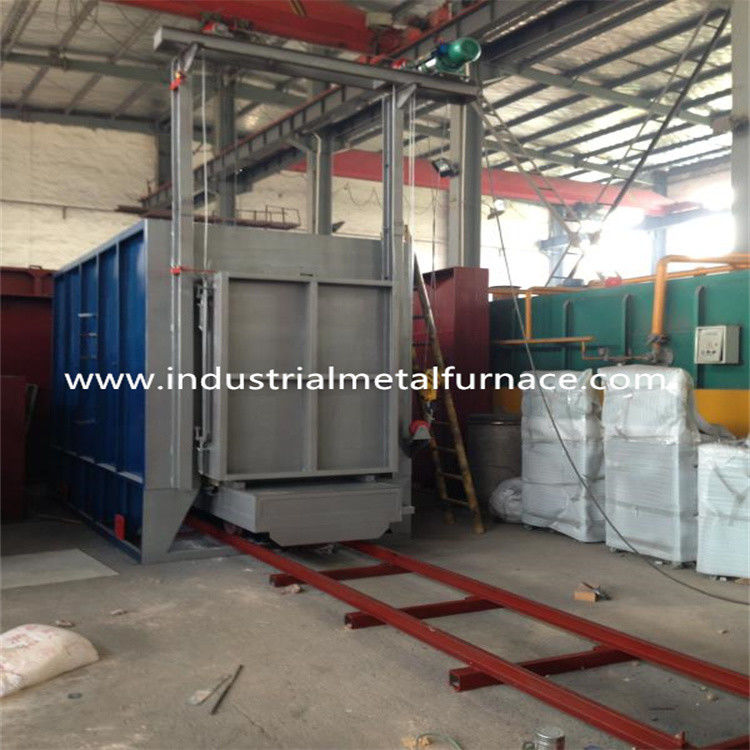

Tungku perapian bogie RT3-320-6 terutama terdiri dari

tubuh tungku, lapisan, pintu tungku dan mekanisme pengangkatan pintu,

mekanisme kompresi pintu tungku, mekanisme bogie dan gambar,

segel antara badan tungku dan bogie, elemen pemanas dan perangkat tetap,

sistem kontrol otomatis suhu tungku.

lapisan

Badan tungku perapian bogie bersuhu tinggi dibangun dengan sistem semua serat.

Bahan pelapis yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.

Serat aluminium dikompresi sebelumnya menjadi balok (gravitasi kompresi:

≥230Kg/m3 ) dan kemudian dipasang ke badan tungku dengan bagian baja tahan karat bulat.

Struktur lapisan tahan api ini memiliki keunggulan konduktivitas panas yang rendah,

kapasitas anti guncangan yang kuat, dan anti erosi.Lapisan memiliki ketebalan total

260mm.Serat aluminium silikat menahan suhu maksimum 100 ℃.

Sistem sirkulasi udara panas:

Tungku perlakuan panas terutama terdiri dari tiga kipas aliran aksial di tungku.

Panas yang dipancarkan oleh elemen pemanas dihembuskan secara merata ke area kerja yang efektif

oleh kipas sirkulasi melalui pelat pemandu angin.Pelat pemandu udara terbuat dari 1Cr18Ni9,

dan kipas dan poros terbuat dari 1Cr18Ni9Ti.Untuk memastikan penggunaan bantalan yang normal,

metode pendinginan adalah pendinginan udara.
