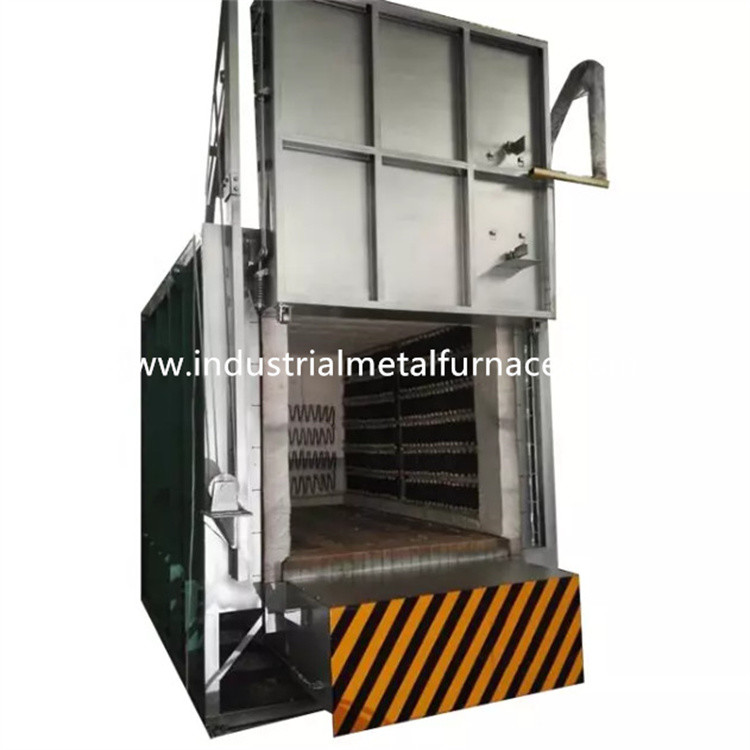

Tungku Perawatan Panas Bogie Listrik 1200 Derajat Celcius 3500 × 1600 × 1600mm

3500×1600×1600mm 1200 Derajat Celcius Industri

Electric Bogie Hearth Furnace Perlakuan Panas Bagian Logam

1. Aplikasi

Tungku perlakuan panas bogie listrik RT3-380-12 terutama

digunakan untuk perlakuan panas bagian struktur baja, bagian baja tuang,

bagian batang poros, produk baja perkakas, dll.

2.Pengantar Struktural

Tungku perapian bogie RT3-380-12 terutama terdiri dari

tubuh tungku, lapisan, pintu tungku dan sistem kompresi pintu,

bogie, elemen pemanas, dan sistem pengatur suhu.

2.1 buluna tubuh

Struktur baja tubuh tungku bottm mobil grosir dibuat

dari baja penampang 8-12 # dan pelat baja ≥3mm.Pilar samping

dan pilar belakang terbuat dari baja penampang, dan diperkuat

dengan tulangan baja sectional.Dinding luar tungku dicat

dengan 2 lapis primer, dan 2 lapis cat coating.Bagian kunci dari

tungku dicat dengan cat tahan panas.

2.2lapisan

Bodi tungku perapian bogie anil dibangun dengan sistem semua serat.

Bahan pelapis yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.

Serat aluminium dikompresi sebelumnya menjadi balok (gravitasi kompresi:

≥230Kg/m³) dan kemudian dipasang ke badan tungku dengan bagian baja tahan karat bulat.

Struktur lapisan tahan api ini memiliki keunggulan konduktivitas panas yang rendah,

kapasitas anti guncangan yang kuat, dan anti erosi.Lapisan memiliki ketebalan total

350mm.Serat aluminium silikat menahan suhu maksimum 1360 ℃.

Bahan bagian fiksasi baja bulat adalah 1Cr13.

2.3pintu tungku dan pintu sistem up-down

Pintu tungku bawah mobil temper terdiri dari lapisan serat dan baja

selubung struktur.Kusen pintu terbuat dari pelat baja 10mm dan penampang 12mm

baja.Pintunya dibangun dengan blok serat aluminium silikat yang sama seperti untuk pintu

tubuh tungku.Keseluruhan struktur tungku mempertahankan bentuknya saat dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan ke bawah

oleh kerekan.Dan itu disegel oleh musim semi.

2.4 bogie

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api,

pelat muka bogie tahan panas, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 14 # dan pelat baja 12mm.

Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi

terbuat dari baja 45 #, dan dipanaskan.Bantalan transmisi adalah dari

bantalan pilar tipe berat untuk menahan beban.Ada total 3 pasang roda,

dan setiap roda berdiameter 300mm.Bogie itu bermotor.Dan motor penggerak

dilengkapi dengan perangkat pengurang kecepatan pengereman untuk menghilangkan inersia saat start-up

dan menghentikan gerakan.Ada 2 sakelar batas untuk menghindari perjalanan bogie yang berlebihan.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi berat alumina tinggi

bata tahan api, bata tahan api ringan, dan bata tahan panas.Pemasangan batu bata

badan bogie memiliki slot pemasangan elemen pemanas untuk memudahkan pemasangan

elemen pemanas.Bagian yang terkena dampak dan area bantalan beban terutama terbuat dari batu bata

dengan batu bata tahan api aluminium tipe tinggi berat.Ada juga ruang kosong yang tersisa untuk

ekspansi lapisan tahan api saat dipanaskan.

pelat muka bogie: Bagian pengecoran baja tahan panas Ni7N setebal 30mm dengan kerja maksimal

suhu≤1200℃.Ini dapat mencegah timbangan jatuh ke slot elemen pemanas

yang akan membentuk arus pendek.

mekanisme pergerakan bogie: Bogie memiliki metode bergerak sendiri.Roda gigi pereduksi

menggerakkan roda bogie untuk bergerak.Gerakan bogie halus dan stabil.

Penyegelan di antara pintu tungku, badan tungku dan bogie: Penyegelan antara tungku

pintu dan badan tungku melewati pegas.Penyegelan antara bogie dan

tubuh tungku melalui batu bata bentuk khusus yang lembut dan blok serat kapas.

2.5 elemen pemanas

elemen pemanas: 0Cr27AL7Mo2 resistance spiral-shape alloy resistance strips

dipasang di 2 sisi dinding.Strip resistensi diproduksi melalui cetakan khusus,

dan dipasang di dinding tungku dengan paku porselen.Dan ada paking porselen

antara dinding serat dan strip resistansi untuk menghindari korsleting.Ada 3 pemanas

zona.Semua batang konduktor timbal keluar terbuat dari bahan φ16 0Cr27AL7Mo2.

2.6 sistem kontrol listrik

Kontrol suhu: tungku mengadopsi suhu cerdas Shanghai Guolong

controller untuk mengontrol suhu yang memiliki fungsi self-tuning untuk menghitung

parameter PID ideal dan mencapai stabilitas suhu.Pengontrol suhu

memiliki fungsi alarm suhu berlebih dan perlindungan kerusakan pasangan termal.

Tungku memiliki 3 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan alarm suhu berlebih.

Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.Kekuatannya adalah

diatur dengan cara pengaturan proporsional waktu.

Sistem penggerak kontrol adalah pemicu daya besar lengkap dengan radiator

dan sistem pendingin udara.Ada juga saklar udara.Loop pemanas dilengkapi

dengan ammeter, voltmeter, indikator on-off elemen pemanas, power-on interlock protection,

dan langkah-langkah pembumian yang aman.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan naik-turun pintu,

kompresi pintu, dan gerakan masuk-keluar pintu.Juga gerakannya tentu

terkait untuk memastikan keselamatan operasi.

3.Parameter Teknis Utama
