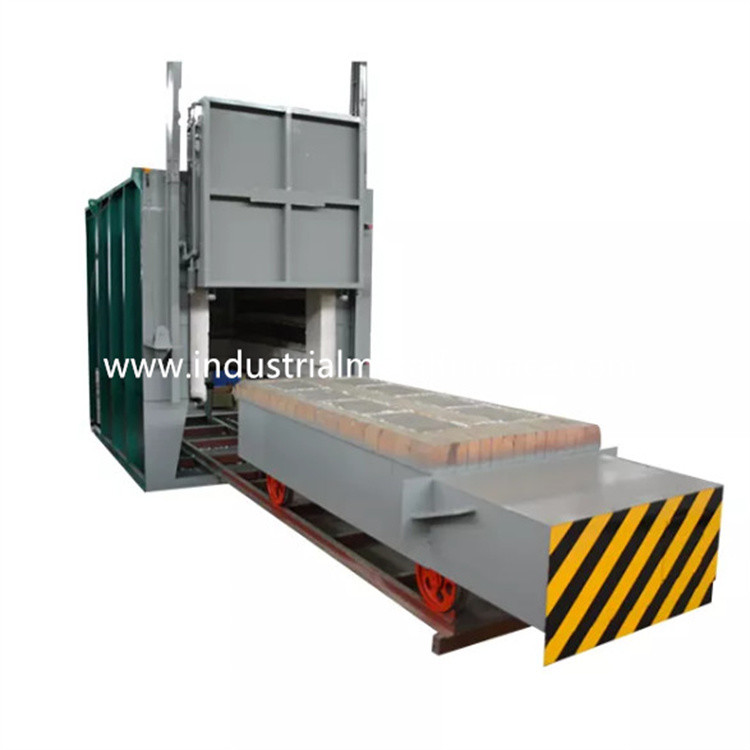

5000×2500×1500mmIndustriPerlakuan Panas Listrik Bogie ial
Tungku Dengan Kontrol PLC
1. Aplikasi
Tungku perapian bogie listrik RT3-600-12 terutama digunakan untuk
anil dan solusi perlakuan panas bagian struktur baja, paduan
bagian dan bagian stainless steel, dll.
2.Parameter Teknis Utama
| TIDAK. |
Barang |
Parameter teknik |
| 1 |
Nilai daya |
600KW (1-100%) disesuaikan |
| 2 |
Sumber Daya listrik |
380V, 3P, 50Hz |
| 3 |
Suhu terukur |
1250℃
(Suhu kerja normal: 850-1200℃)
|
| 4 |
Kecepatan kenaikan suhu tungku tanpa beban |
≤2,5 jam |
| 5 |
Zona kontrol |
4 zona |
| 6 |
Ukuran kerja yang efektif |
5000×2500×1500mm(L×W×H) |
| 7 |
Tungku ukuran keseluruhan |
5800×3600×2950mm(L×W×H)
Ketinggian tidak termasuk ketinggian kusen pintu tungku
|
| 8 |
Ukuran keseluruhan Bogie |
6100×2600×950mm(L×W×H) |
| 9 |
Area lantai termasuk panjang gerakan bogie di dalam dan di luar |
12500*3000mm (L*W) |
| 10 |
Sambungan elemen pemanas |
Ｙ |
| 11 |
Keseragaman suhu |
±10℃ |
| 12 |
Akurasi pengukuran suhu |
±1,5℃ |
| 13 |
Konsumsi daya tungku tanpa beban |
≤18% |
| 14 |
Metode kontrol suhu |
SCR, pengatur PID;Pengontrol suhu Shimaden dengan antarmuka komunikasi 485, layar sentuh 10,1 inci (dapat merekam data historis, proses penyimpanan, ekspor disk U, tangkapan layar, dan fungsi lainnya, dengan alarm suhu berlebih)
Layar sentuh + kontrol PLC: layar sentuh terhubung ke komputer pelanggan.Mode komunikasi: Antarmuka Modbus tcp.Kabinet kontrol tungku mentransmisikan data waktu nyata ke komputer pelanggan, dan komputer pelanggan dapat mengontrol pengoperasian dan pemanasan tungku dari jarak jauh.
|
| 15 |
kenaikan suhu permukaan tungku |
＜45℃ |
| 16 |
Elemen pemanas |
0Cr27AL7Mo2 (strip) HRE |
| 17 |
Pelat muka Bogie |
Cr25Ni20, ketebalan 30mm, baja tahan panas |
| 18 |
Memuat metode |
Produk dimuat di bogie, lalu bogie dipindahkan ke tungku |
| 19 |
Metode pembukaan pintu tungku |
2ton Electric hoist up-down, disegel oleh pintu dengan berat sendiri |
| 20 |
Metode bergerak Bogie |
Dengan peredam kecepatan gigi pin cycloidal |
| 21 |
Tenaga penggerak Bogie |
5.5KW |
| 22 |
Lapisan tungku |
Serat tahan api suhu tinggi |
| 23 |
Kapasitas pemuatan |
10 ton |
3.Pengantar Struktural
Tungku perlakuan panas perapian bogie RT3-600-12 terutama terdiri dari cangkang tungku,
lapisan, pintu tungku dan sistem kompresi pintu, bogie, elemen pemanas
dan perangkat tetap, dan sistem kontrol suhu.
3.1 sistem kontrol listrik
Kontrol suhu: suhu setiap zona pemanasan tungku logam industrail dapat
dikontrol secara terpisah.
Tungku mengadopsi pengontrol suhu cerdas untuk mengontrol suhu yang dimilikinya
fungsi self-tuning untuk menghitung parameter PID yang ideal dan mencapai stabilitas suhu.
Pengontrol suhu memiliki fungsi alarm suhu berlebih dan pasangan termal
perlindungan kerusakan.
Tungku perapian bogie memiliki 4 zona kontrol suhu untuk mengontrol hubungan antara
temperatur dan pergerakan motor.Setiap zona diatur dengan alarm suhu berlebih.
Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.Kekuatan diatur
dengan cara pengaturan proporsional waktu.
Sistem penggerak kontrol adalah pemicu daya besar lengkap dengan radiator dan an
sistem pendingin udara.Ada juga saklar udara.Loop pemanas dilengkapi dengan ammeter,
voltmeter, indikator on-off elemen pemanas, proteksi interlock power-on, dan pembumian yang aman
Pengukuran.
Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan pintu atas-bawah, pintu
kompresi, dan gerakan masuk-keluar pintu.Juga gerakan-gerakan itu pasti terkait dengan
memastikan keselamatan operasi.
