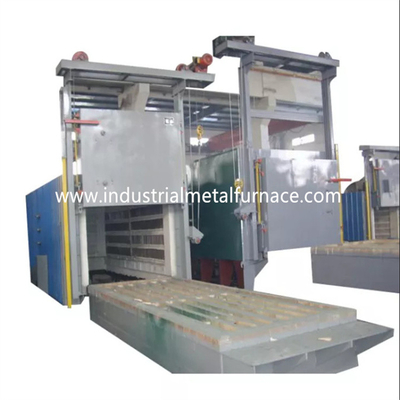

Bogie Hearth Heat Treat Furnace 8000×2500×2000mm Tipe Dasar Mobil Listrik

3.Pengantar Struktural

Tungku perapian bogie RT3-1000-12 terutama terdiri dari tungku

cangkang, lapisan, pintu tungku dan sistem kompresi pintu, bogie, pemanas

elemen dan perangkat tetap, dan sistem kontrol suhu.

3.1 bulunacekerang

Struktur baja bodi tungku bawah mobil terbuat dari

10-14 # baja penampang dan pelat baja ≥3mm.Pilar samping dan belakang

pilar terbuat dari baja penampang, dan diperkuat dengan penampang

tulangan baja.Dinding luar tungku dicat dengan 2 lapis

primer, dan 2 lapis cat pelapis.Bagian kunci dari tungku dicat

dengan cat tahan panas.

3.2lapisan

Badan tungku perlakuan panas industri dibangun dengan sistem semua serat.

Bahan pelapis yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.

Serat aluminium dikompresi sebelumnya menjadi balok (gravitasi kompresi:

≥230Kg/m³) dan kemudian dipasang ke badan tungku dengan bagian baja tahan karat bulat.

Struktur lapisan tahan api ini memiliki keunggulan konduktivitas panas yang rendah,

kapasitas anti guncangan yang kuat, dan anti erosi.Lapisan memiliki ketebalan total

dari 350mm.Serat aluminium silikat menahan suhu maksimum 1300 ℃.

Pengencang serat terbuat dari stainless steel.

3.3pintu tungku dan pintu sistem up-down

Pintu tungku bawah mobil terdiri dari semua lapisan serat dan baja

selubung struktur.Cangkang tungku terbuat dari pelat 14 # dan pelat baja 14mm untuk

kusen pintu.Pintunya dibangun dengan blok serat aluminium silikat yang sama seperti itu

untuk badan tungku.Struktur keseluruhan tungku mempertahankan bentuknya sementara

dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan

ke bawah oleh hoist.Dan itu disegel dengan berat sendiri dari pintu tungku.

3.4 bogi

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api, panas

pelat perapian bogie tahan, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 18 # dan pelat baja 14mm.

Bogie dapat bekerja dalam waktu lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi adalah

terbuat dari baja 45 #, dan dipanaskan.Bantalan transmisi termasuk berat

jenis bantalan pilar untuk menahan beban.Ada total 6 pasang roda, dan masing-masing

roda berdiameter 300mm.Bogie itu bermotor.Dan motor penggeraknya dilengkapi

dengan perangkat pengurang kecepatan pengereman untuk menghilangkan inersia saat start-up dan stop

pergerakan.Ada 2 sakelar batas untuk menghindari perjalanan bogie yang berlebihan.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi berat alumina tinggi

bata tahan api, bata tahan api ringan, dan bata tahan panas.Yang terkena dampak

bagian dan area bantalan berat terbuat dari batu bata terutama dengan aluminium tinggi tipe berat

batu bata tahan api.Ada juga ruang kosong yang tersisa untuk pemuaian lapisan refraktori saat dipanaskan.

pelat perapian bogie: bagian pengecoran baja tahan panas Cr25Ni20 setebal 30mm dengan maks

suhu kerja≤1250℃.Ini dapat mencegah kerak jatuh ke elemen pemanas

slot yang akan membentuk arus pendek.

mekanisme bergerak bogie: Bogie memiliki metode bergerak sendiri.Penggerak roda gigi pereduksi

roda bogie untuk bergerak.Gerakan bogie halus dan stabil.

Penyegelan di antara pintu tungku, badan tungku dan bogie: Penyegelan di antara pintu tungku

dan tubuh tungku melewati pegas.Penyegelan antara bogie dan tungku

tubuh melalui batu bata bentuk khusus yang lembut dan blok serat kapas.

3.5 elemen pemanas

elemen pemanas: 0Cr27AL7Mo2 (HRE)resistance spiral-shape alloy resistance strips

dipasang di 2 dinding samping, dinding belakang, pintu tungku dan bagian bawah bogie.Perlawanan

strip diproduksi melalui cetakan khusus, dan dipasang di dinding tungku dengan porselen

kuku.Dan ada paking porselen antara dinding serat dan strip resistensi

menghindari arus pendek.Ada 6 zona pemanasan.Semua batang konduktor timbal keluar terbuat dari φ16 0

Bahan Cr27AL7Mo2.

3.6 sistem kontrol listrik

Kontrol suhu: tungku mengadopsi pengontrol suhu cerdas untuk mengontrol

suhu yang memiliki fungsi self-tuning untuk menghitung parameter PID yang ideal dan

mencapai kestabilan suhu.Pengontrol suhu memiliki fungsi

alarm suhu berlebih dan perlindungan kerusakan pasangan termal.

Tungku memiliki 6 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan alarm suhu berlebih.

Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.Kekuatannya adalah

diatur dengan cara pengaturan proporsional waktu.

Sistem penggerak kontrol adalah pemicu daya besar lengkap dengan radiator dan

sebuah sistem pendingin udara.Ada juga saklar udara.Loop pemanas dilengkapi dengan ammeter,

voltmeter, indikator on-off elemen pemanas, proteksi interlock power-on, dan pembumian yang aman

Pengukuran.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan pintu atas-bawah, pintu

kompresi, dan gerakan masuk-keluar pintu.Juga gerakan-gerakan itu pasti terkait dengan

memastikan keselamatan operasi.
