2200 × 1800 × 1000mm Tungku Perawatan Panas Listrik Untuk Bagian Logam Baja Cor Poros

2200 × 1800 × 1000mm Listrik yang Disesuaikan

Tungku Perlakuan Panas untuk Bagian Logam Baja Cor Poros

1. Aplikasi

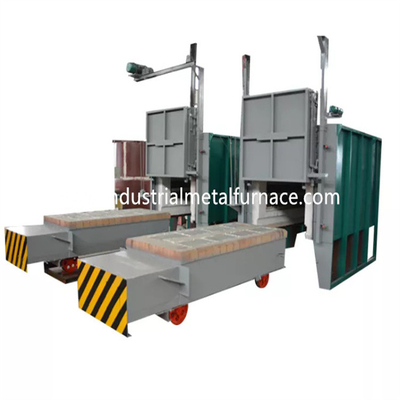

Tungku perapian bogie listrik RT-210-12 terutama digunakan untuk

perlakuan panas bagian struktur baja, bagian baja tuang, poros

bagian bar, produk baja perkakas, dll.

2. Pengantar Struktural

Tungku perapian bogie RT-210-12 terutama terdiri dari tungku

tubuh, lapisan, pintu tungku dan sistem kompresi pintu, bogie,

elemen pemanas, dan sistem kontrol suhu.

2.1 buluna tubuh

Struktur baja bodi tungku bawah mobil dibuat

dari baja penampang 8-10 # dan pelat baja ≥3mm.Pilar samping dan

pilar belakang terbuat dari baja penampang, dan diperkuat dengan

bresing baja sectional.Dinding luar tungku dicat dengan

2 lapis primer, dan 2 lapis cat coating.Bagian kunci dari

tungku dicat dengan cat tahan panas.

2.2lapisan

Bodi tanur perlakuan panas evertik dibangun dengan sistem semua serat.

Bahan pelapis yang digunakan adalah serat aluminium berkualitas yang diikat dengan bagian baja bulat.

Serat aluminium dikompresi sebelumnya menjadi balok (gravitasi kompresi:

≥230Kg/m³) dan kemudian dipasang ke badan tungku dengan bagian baja tahan karat bulat.

Struktur lapisan tahan api ini memiliki keunggulan konduktivitas panas yang rendah, kuat

kapasitas anti-shock, dan anti-erosi.Lapisan memiliki ketebalan total 325mm.

Serat aluminium silikat menahan suhu maksimum 1260 ℃.Itu

bahan bagian fiksasi baja bulat adalah 1Cr13.

2.3pintu tungku dan pintu sistem up-down

Pintu tungku perlakuan panas terdiri dari semua lapisan serat

dan casing struktur baja.Kusen pintu terbuat dari pelat baja 10mm dan

baja penampang 12mm.Pintunya dibangun dengan blok serat aluminium silikat yang sama

seperti itu untuk tubuh tungku.Struktur keseluruhan tungku mempertahankan bentuknya

sambil dipanaskan.

Metode mengemudi pintu:Pintu tungku diangkat secara elektrik ke atas dan ke bawah

oleh kerekan.Dan itu disegel oleh berat sendiri pintu tungku.

2.4 bogi

Bogie terdiri dari rangka bogie, roda, bodi bata tahan api, tahan panas

pelat muka bogie, elemen pemanas, dan mekanisme penggerak bogie.

struktur bogie: rangka bogie terbuat dari balok 14 # dan pelat baja 12mm.Bogie

bisa bekerja untuk waktu yang lama tanpa deformasi pada beban penuh.

roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi dibuat

dari baja 45 #, dan diberi perlakuan panas.Bantalan transmisi adalah pilar tipe berat

bantalan untuk menanggung beban.Ada total 2 pasang roda, dan masing-masing roda berdiameter

300mm.Bogie itu bermotor.Dan motor penggerak dilengkapi dengan kecepatan pengereman

perangkat pengurangan untuk meringankan inersia pada gerakan start-up dan stop.Ada 2 batas

sakelar untuk menghindari perjalanan bogie yang berlebihan.

tubuh pemasangan batu bata: Bogie dibangun dengan kombinasi berat batu bata tahan api alumina tinggi,

bata tahan api ringan, dan bata pelestarian panas.Tubuh tukang batu memiliki bogie

slot pemasangan elemen pemanas untuk memudahkan pemasangan elemen pemanas.Yang terkena dampak

bagian dan area bantalan berat terbuat dari batu bata terutama dengan refraktori aluminium tipe tinggi yang berat

batu bata.Ada juga ruang kosong yang tersisa untuk pemuaian lapisan refraktori saat dipanaskan.

bogie face plate: bagian pengecoran baja tahan panas Cr25Ni20Si2 setebal 30mm dengan kerja maksimal

suhu≤1200℃.Itu dapat mencegah timbangan jatuh ke slot elemen pemanas yang

akan membentuk arus pendek.

mekanisme pergerakan bogie: Bogie memiliki metode bergerak sendiri.Penggerak roda gigi pereduksi

roda bogie untuk bergerak.Gerakan bogie halus dan stabil.

Penyegelan di antara pintu tungku, badan tungku dan bogie: Penyegelan antara pintu tungku

dan badan tungku melalui berat sendiri pintu tungku.Penyegelan antara bogie dan

tubuh tungku melalui batu bata bentuk khusus yang lembut dan blok serat kapas.

2.5 elemen pemanas

elemen pemanas: 0Cr27AL7Mo2 resistance spiral-shape alloy resistance strips adalah

dipasang di 2 sisi dinding.Strip resistensi diproduksi melalui cetakan khusus, dan

dipasang di dinding tungku dengan paku porselen.Dan ada paking porselen di antaranya

dinding serat dan strip resistensi untuk menghindari hubungan pendek.Ada 2 zona pemanasan.

Semua batang konduktor timbal keluar terbuat dari bahan φ16 0Cr27AL7Mo2.

2.6 sistem kontrol listrik

Kontrol suhu: tungku perlakuan panas mengadopsi pengontrol suhu cerdas untuk mengontrol

suhu yang memiliki fungsi self-tuning untuk menghitung parameter PID yang ideal dan mencapainya

stabilitas suhu.Pengontrol suhu memiliki fungsi alarm suhu berlebih

dan perlindungan kerusakan pasangan termal.

Tungku memiliki 2 zona kontrol suhu untuk mengontrol hubungan antara

temperatur dan pergerakan motor.Setiap zona diatur dengan alarm suhu berlebih.

Loop pemanasan mengadopsi SCR dua arah dan kontrol pemicu.Kekuatan diatur

dengan cara pengaturan proporsional waktu.

Sistem penggerak kontrol adalah pemicu daya besar lengkap dengan radiator dan

sebuah sistem pendingin udara.Ada juga saklar udara.Loop pemanas dilengkapi dengan ammeter,

voltmeter, indikator on-off elemen pemanas, proteksi interlock power-on, dan brankas

tindakan pembumian.

Kontrol gerakan: Sistem kontrol terutama mengontrol gerakan pintu atas-bawah, pintu

kompresi, dan gerakan masuk-keluar pintu.Juga gerakan-gerakan itu pasti terkait dengan

memastikan keselamatan operasi.
