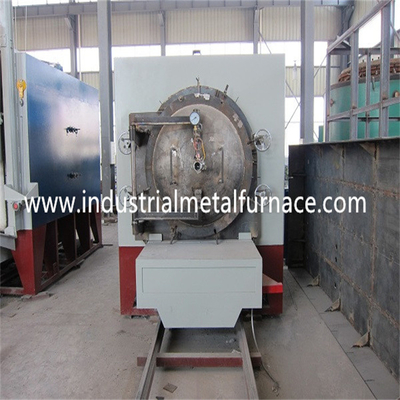

Tungku Perlakuan Panas Vakum Jenis Troli 850 Derajat

1.Aplikasi

Tungku perlakuan panas vakum tipe troli adalah tungku resistansi listrik operasi periodik, yang terutama digunakan untuk perlakuan panas dan pemanasan bagian logam atau paduan kecil dan menengah umum dalam gas nitrogen di bawah 850 .Ini memiliki keuntungan dari suhu tungku yang seragam, struktur sederhana, operasi sederhana dan konsumsi energi yang rendah.

2.Parameter teknik

1. daya pengenal 45KW

2Tegangan terukur 380V, 3-fase, 50Hz

3. suhu pengenal 850

4 Dimensi kerja (panjang, lebar dan tinggi) 1000×800×600mm;

5 Metode koneksi elemen pemanas: Y;

6. mode kontrol suhu: kontrol PID;

7. keseragaman suhu tungku ± 10 ;

8. kenaikan suhu dinding luar di sisi tungku 40 ;

9. waktu pemanasan tungku kosong 2H;

10. daya rugi tungku kosong 18%;

11. derajat vakum 0,001 Torr;

12Pompa vakum: kualitas merek cina;

3.Kondisi Layanan

3.1 penggunaan dalam ruangan;

3.2 Tidak ada debu konduktif, gas eksplosif, dan gas korosif yang dapat merusak logam dan isolasi di sekitarnya secara serius;

3.3 Tidak ada getaran dan turbulensi yang jelas.

4.Pengenalan struktur

Struktur rangkaian tungku perlakuan panas listrik ini terdiri dari cangkang tungku, lapisan tungku, elemen pemanas, pelat bawah tungku, perangkat pintu tungku dan sistem kontrol.

Cangkang tungku perlakuan panas dilas ke dalam cangkang kotak dengan baja bagian dan pelat baja, dan tungku terbuat dari struktur bata.Celah antara tungku dan cangkang tungku diisi dengan serat tahan suhu tinggi dan bahan curah diatomit untuk insulasi panas dan pelestarian panas.

Elemen pemanas ditempatkan di kedua sisi tungku dengan kawat resistansi ocr25al5.Elemen pemanas dibawa keluar dari badan tungku melalui batang timah keluar dan dihubungkan dengan catu daya.

Penutup tungku: dilengkapi dengan port ekstraksi udara (termasuk katup manual), katup inflasi (termasuk katup manual), port buang (termasuk katup manual), indikator tekanan di tungku dan katup pengaman.

Tangki peredam tungku vakum: dilas dengan baja tahan karat. Permukaan ujung atas tertanam dengan cincin penyegel pengepakan asbes, yang tertanam dengan penutup tungku.Sekrup kompresi manual dipasang di sepanjang keliling permukaan ujung atas, yang digunakan untuk menghubungkan penutup tungku dan tangki menjadi satu untuk memastikan penyegelan di dalam tangki.

Sistem vakum: Tungku dan peralatan perlakuan panas mengadopsi pompa vakum mekanis baling-baling putar 2x seri, yang dilengkapi dengan selang vakum dan koneksi cepat.Lihat manual pompa vakum untuk mengetahui struktur dan persyaratan pengoperasian pompa vakum.

Ada lubang termokopel di bagian atas tungku.Saat digunakan, termokopel dimasukkan ke dalam tungku untuk mengontrol suhu kerja tungku melalui kabinet kontrol tungku listrik.
