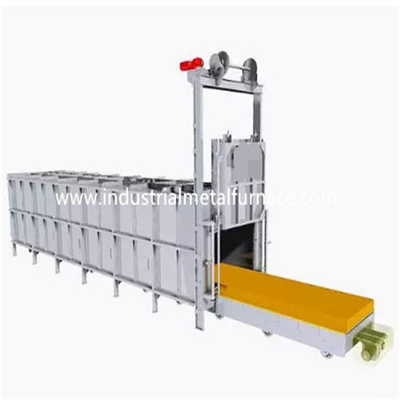

Semua Fiber Bell Type Heat Treatment Furnace 380V 3P Quenching

Tungku Perlakuan Panas Jenis Bell Semua-serat, Tungku Perlakuan Panas

1.Aplikasi

Full fiber bell type split heat treat furnace dapat digunakan untuk normalisasi, quenching, tempering dan perlakuan panas lainnya dari bahan dan bagian logam.Ini terkenal dengan penghematan energi, kepraktisan dan kebaruan.

2.Fitur utama

1.1 Seluruh struktur tungku perlakuan panas serat diadopsi, yang memiliki kinerja hemat energi yang sangat baik.Dibandingkan dengan tungku penahan batu bata dengan spesifikasi yang sama, tungku ini menghemat energi sebesar 30 ~ 38%, dan tingkat pemanasannya berlipat ganda.

1.2 Tubuh tungku ringan.Tubuh tungku dapat dengan mudah dilepas melalui mekanisme manual atau perangkat listrik untuk menunjukkan platform tungku, yang nyaman untuk memuat dan membongkar.

1.3 Badan tungku dipindahkan, yang nyaman untuk pemeliharaan dan perbaikan peralatan dan meningkatkan masa pakai tungku.

1.4 Tungku untuk sistem perlakuan panas dapat digunakan dengan satu penutup dan beberapa posisi tungku untuk meningkatkan produktivitas dan menghemat investasi.

3. Fitur Struktural

3.1 badan tungku bergerak, lapisan tungku dan elemen pemanas:

A. Badan tungku bergerak dilas ke dalam cangkang dengan pelat baja dan baja bagian, dan bahannya meliputi baja saluran, baja sudut, pelat baja, dll.

B. Lapisan tungku perlakuan panas ditekan ke dalam modul dengan semua kapas serat dan dipasang pada penyangga cangkang tungku melalui elemen baja tahan karat.

C. Elemen pemanas mengadopsi sabuk tahan bergelombang, yang digantung dan dipasang di kedua sisi dan lapisan tungku dinding belakang melalui paku porselen aluminium tinggi.

3.2 platform tungku tetap, lapisan tungku, elemen pemanas dan pelat bawah tungku:

A. Platform oven perlakuan panas tetap dan badan tungku mengadopsi baja saluran sebagai rangka, dan pelat baja dilas ke dalam coaming.

B. Lapisan tungku hambatan listrik terbuat dari bata isolasi, bata tanah liat ringan, bata tanah liat berat dan sebagainya.

C. Elemen pemanas ditempatkan di alur lapisan tungku dengan kawat resistansi spiral dan dipasang dengan batu bata peletakan kawat.

D. Pelat bawah tungku dibuat sesuai dengan lapisan tungku troli, dan slot ekspansi dicadangkan satu sama lain.

3.3 Perangkat penggerak tubuh tungku: perangkat penggerak tubuh tungku mengadopsi peredam roda jarum sikloidal, yang menggerakkan roda berjalan baja tuang melalui rantai, sproket, poros transmisi, dan bantalan untuk mencapai efek transmisi. Perangkat batas membatasi posisi tubuh tungku.
