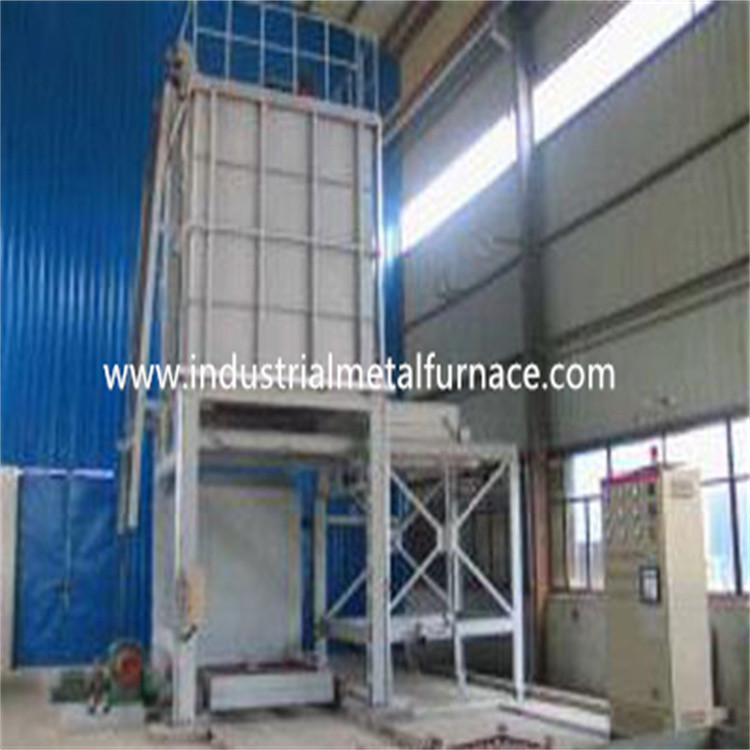

650 Derajat Tungku Perlakuan Panas Aluminium Alloy Quenching Furnace

650 derajat paduan aluminium proses perlakuan panas tungku pendinginan cepat T6

1. Tampilan keseluruhan

Tungku tahan panas pendinginan paduan aluminium adalah tungku ketahanan operasi periodik, yang terutama digunakan untuk perawatan larutan padat seperti pendinginan cepat dan temper dari coran paduan aluminium.

2.Keuntungan

Benda kerja tungku mengadopsi operasi gantung, dengan kondisi siklus termal yang baik dan suhu yang seragam.

Setelah tahap pemanasan dan penahanan selesai, benda kerja dapat dengan cepat jatuh dari tungku ke media pendinginan di kolam dalam waktu 12 detik, dan kualitas perawatan pendinginannya tinggi.

Sistem kontrol suhu mengadopsi thyristor pemicu zero crossing PID dan Shanghai Guolong presisi tinggi dengan meteran kontrol suhu cerdas, tungku perlakuan panas pendinginan cepat memiliki stabilitas yang baik dan alarm suhu berlebih untuk memastikan bahwa suhu benda kerja terlalu tinggi.

Setiap bagian transmisi mekanis dari tungku resistansi listrik mengadopsi kontrol dan operasi yang saling terkait.

3.UtamaParameter teknik

(1) Nilai daya: 100kW ± 10%

(2) Nilai tegangan: 380V, 3P, 50Hz

(3) Nilai suhu: 650

(4) Mode kontrol suhu: Kontrol PID

(5) Jumlah zona pemanasan: 1 metode koneksi zona: Y;

(6) Keseragaman suhu tungku: ± 5

(7) Akurasi kontrol suhu: ± 2

(8) Ukuran ruang kerja efektif: 1300 × 1300 × 1300mm

(9) Waktu transfer pendinginan: 12 detik (pintu tungku terbuka untuk air benda kerja)

(10) Waktu pemanasan tungku kosong: 2H

(11) Daya rugi tungku kosong: 12KW

(12) Daya kipas: 3kw

(13) Motor pengangkat muatan: motor dua kecepatan

(14) Temperatur dinding luar sisi tungku: 35

(15) Keranjang: 1 set

4.Pengenalan struktur

Struktur tungku perlakuan panas listrik terdiri dari tungku pemanas, mekanisme pengangkatan, mekanisme pendinginan, sistem kontrol, dll.

4.1 tungku pemanas

Rangka cangkang tubuh tungku dilas dengan baja profil, dan dinding bagian dalam dilas dengan pelat baja tahan panas 1Cr18Ni9Ti.Pada saat yang sama, untuk menghindari deformasi pelat baja tahan karat di ruang dalam pada suhu tinggi, pelat baja tahan karat juga memiliki slot ekspansi.Lapisannya terbuat dari semua struktur serat, dan lapisan pelat asbes karet melekat pada permukaan bagian dalam cangkang tungku, yang berperan sebagai insulasi panas dan melindungi permukaan cangkang tungku dari korosi.

Elemen pemanas untuk tungku perlakuan panas pendinginan cepat ditekan ke dalam strip dengan paduan 0cr25a15, dilapisi pada tabung porselen isolasi dan dipasang pada ruang bagian dalam tubuh tungku melalui baja bulat stainless.Strip resistensi struktural ini digantung di sekitar tungku, yang kondusif untuk pembuangan dan sirkulasi panas. Elemen pemanas mengadopsi metode koneksi Y. Beban permukaan harus dikontrol di bawah 1,6w / cm2 untuk memperpanjang masa pakai peralatan.

Perangkat sirkulasi udara panas terdiri dari perangkat kipas dan pelat pemandu udara.Perangkat kipas ditempatkan di bagian atas badan tungku, dan kipas terbuat dari baja tahan panas 1Cr18Ni9Ti menjadi bilah kipas sentrifugal. Pelat pemandu udara terbuat dari baja tahan panas 1Cr18Ni9Ti, dan dipasang di dinding bagian dalam tungku melalui beberapa batang pendukung.Strip resistensi dibungkus di dalam, dan panas yang dipancarkan oleh strip resistensi secara termal disirkulasikan melalui sistem sirkulasi udara panas untuk membuat suhu di tungku seragam. Perangkat ventilasi dibuat sesuai dengan volume tungku perlakuan panas T6 dan udara panas paksa sirkulasi untuk memenuhi persyaratan suhu tungku seragam.

Rangka dasar digunakan untuk memuat bagian tungku dan dilas dengan baja bagian.

Cangkang pintu tungku dilas dengan baja, dan lapisannya terbuat dari semua struktur serat.

Penyegelan antara pintu tungku dan badan tungku mengadopsi peredam roda gigi cacing untuk bekerja, dan penyegelan inersia otomatis dilakukan setelah terpasang.

Tungku hambatan listrik dilengkapi dengan troli pengisi daya.

4.2 mekanisme pengangkatan

Mekanisme pengangkatan terdiri dari winch, kerangka pemuatan, rantai pengangkat, roda bergulir, dll.

Winch dipasang di satu sisi rangka dasar.Ini mengadopsi peredam rasio kecepatan rendah dan dilengkapi dengan perangkat pengunci sendiri, yang dapat memastikan bahwa bingkai pengisi daya tetap pada posisi apa pun dan melambat, untuk mencegah dampak cepat bingkai pengisian daya pada tangki pendinginan saat jatuh .

Motor pengangkat mengadopsi motor dua kecepatan, yang lambat saat mengangkat dan cepat saat turun.

Bingkai pemuatan terbuat dari baja bagian atau baja bundar sesuai dengan kebutuhan pengguna, dan satu set disediakan.

4.3 sistem kontrol

Sistem kontrol suhu mengadopsi thyristor pemicu zero crossing PID dan meter cerdas Shanghai Guolong untuk mengontrol suhu.Ini memiliki fungsi alarm suhu berlebih untuk memastikan suhu benda kerja tidak terlalu tinggi.

Bagian transmisi mekanis dari tungku perlakuan panas listrik mengadopsi kontrol yang saling terkait, yaitu, setelah pintu tungku sedikit dibuka, catu daya perangkat ventilator dan bagian pemanas akan terputus secara otomatis, dan catu daya perangkat pengangkat akan dikembalikan secara otomatis.Setelah bingkai pengisian mencapai posisi tungku yang ditentukan, catu daya perangkat pengangkat akan terputus secara otomatis saat pintu tungku ditutup.Setelah pintu tungku ditutup di tempatnya, catu daya perangkat kipas dan elemen pemanas dapat dihubungkan untuk mencegah kecelakaan akibat kesalahan pengoperasian.
