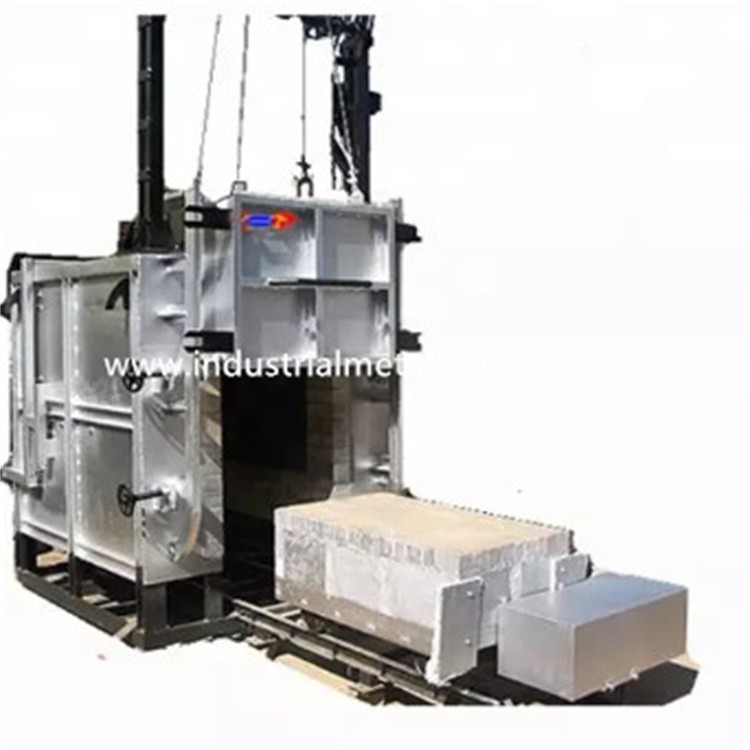

Tungku Perawatan Panas Trolley Listrik Ganda, Bogie Hearth Furnace untuk Bagian Aluminium
1. Aplikasi
RT2-150-6 tanur perapian bogie listrik terutama digunakan untuk pemrosesan perlakuan panas suhu rendah pelat aluminium, produk pelat aluminium, dll. Kami memiliki berbagai tungku perlakuan panas untuk tempering, annealing, quenching, caburizing, normalizing, dan proses lainnya.
2. Parameter Teknis Utama
| TIDAK. |
Barang |
Parameter teknik
|
| 1 |
Nilai daya |
140KW(1-100%) disesuaikan |
| 2 |
Sumber Daya listrik |
415V, 3P, 50Hz |
| 3 |
Suhu terukur |
600℃(Suhu kerja normal: 500 ℃) |
| 4 |
Kecepatan kenaikan suhu tungku tanpa beban |
≤0,6 jam hingga 200 ℃ |
| 5 |
Zona kontrol |
2 zona (area depan, area tengah, area belakang) |
| 6 |
Ukuran kerja yang efektif
|
2700×1600×1100mm(L×W×H) |
| 7 |
Memuat ukuran keranjang |
2540×1525×965mm(L×W×H) |
| 8 |
Sambungan elemen pemanas |
Ｙ |
| 9 |
Keseragaman suhu
|
±8℃ |
| 10 |
Akurasi pengukuran suhu
|
±1℃ |
| 11 |
Konsumsi daya tungku tanpa beban |
≤18% |
| 12 |
Metode kontrol suhu tungku bawah mobil |
SCR, pengatur PID;Pengontrol suhu Shimaden dengan antarmuka komunikasi, layar sentuh 10 inci (dapat mengatur, merekam data historis, proses penyimpanan, ekspor disk U, tangkapan layar, dan fungsi lainnya)
|
| 13 |
kenaikan suhu permukaan tungku |
＜35℃ |
| 14 |
Elemen pemanas |
0Cr25AL5 (strip)
|
| 15 |
Pelat muka Bogie |
Baja tahan panas CrMnN,
Ketebalan 30mm, 2 set
|
| 16 |
Memuat metode |
Produk dimuat di bogie, lalu bogie dipindahkan ke tungku
|
| 17 |
Lapisan tungku |
Serat tahan api standar |
| 18 |
Metode pembukaan pintu tungku |
1tonKerekan listrik naik-turun, disegel oleh pintu dengan berat sendiri,2 set
|
| 19 |
Metode bergerak Bogie |
Peredam 3KW menggerakkan roda masuk dan keluar, 2 set |
| 20 |
Kipas sirkulasi |
Kipas sentrifugal pendingin udara 3KW, 2 set |
| 21 |
Pelat pemandu udara |
Plat stainless steel 304, tebal 2mm |
3. Memuat spesifikasi keranjang
| Memuat Keranjang |
| TIDAK. |
Barang |
Bahan |
| 1 |
Bingkai |
6 # baja sudut baja tahan karat |
| 2 |
Kolom Berdiri |
Batang baja tahan karat 18mm |
| 3 |
Piring |
baja tahan karat 4 mm |
Keranjang pemuatan disesuaikan berdasarkan kebutuhan setiap pelanggan.Keranjang pemuatan harus ditempatkan di troli perlakuan panas.
3.1 cangkang tungku
Struktur baja badan tungku terbuat dari baja penampang 10-12 # dan pelat baja ≥3mm.
3.2 lapisan
Lapisan tungku adalah struktur serat penuh, dibangun dengan serat refraktori standar berkualitas tinggi yang dipasang oleh bagian baja bulat.Serat aluminium dikompresi sebelumnya menjadi balok (gravitasi kompresi: ≥230Kg/m3) dan kemudian dipasang ke badan tungku dengan bagian baja tahan karat bulat.
3.3 pintu tungku dan sistem pintu atas-bawah
Pintu tungku bawah mobil terdiri dari semua lapisan serat dan casing struktur baja.
Metode mengemudi pintu: Pintu tungku diangkat secara elektrik ke atas dan ke bawah oleh kerekan.
3.4 bogi
Bogie terdiri dari rangka bogie, roda, bodi bata tahan api, pelat perapian bogie tahan panas, elemen pemanas, dan mekanisme penggerak bogie.
struktur bogie: Dilas oleh balok baja 14 # I-beam dan pelat baja 10mm.
roda: Roda terbuat dari pengecoran baja ZG55 #.Poros transmisi terbuat dari baja 45 #, dan diberi perlakuan panas.
badan pemasangan batu bata: Bogie dibangun dengan batu bata tahan api alumina tinggi yang berat, batu bata tahan api ringan, dan batu bata pengawet panas.Bagian-bagian yang terkena dampak dan area penopang berat dilapisi bata terutama dengan bata tahan api aluminium tipe tinggi yang berat.Ada juga ruang kosong yang tersisa untuk pemuaian lapisan refraktori saat dipanaskan.
pelat perapian bogie: bagian pengecoran baja tahan panas CrMnN setebal 30mm dengan suhu kerja maksimal≤950℃.
mekanisme bergerak bogie: Bogie memiliki metode bergerak sendiri.Roda gigi pereduksi menggerakkan roda bogie untuk bergerak.
Penyegelan di antara pintu tungku, badan tungku dan bogie: Penyegelan antara pintu tungku dan badan tungku dilakukan melalui mekanisme pengencangan tekanan berat sendiri.Penyegelan antara bogie dan badan tungku dilakukan melalui batu bata bentuk khusus yang lembut dan blok serat kapas.
3.5 elemen pemanas
elemen pemanas: 0Cr25AL5 resistance corrugated shape alloy resistance strips dipasang di 2 dinding samping, dinding belakang, pintu tungku dan bagian bawah bogie dari oven perlakuan panas.Ada 2 zona pemanasan.Semua batang konduktor timbal keluar terbuat dari bahan φ16 0Cr25AL5.
3.6 sistem kontrol listrik
Kontrol suhu: tungku perlakuan panas troli mengadopsi pengontrol suhu cerdas Shimaden Jepang untuk mengontrol suhu yang memiliki fungsi penyetelan sendiri untuk menghitung parameter PID yang ideal dan mencapai stabilitas suhu.Pengontrol suhu memiliki fungsi alarm suhu berlebih dan perlindungan kerusakan pasangan termal.
3.7 sistem sirkulasi udara panas
Sirkulasi udara panas terutama terdiri dari 2 kipas sentrifugal dan pelat pemandu udara di tungku untuk sistem perlakuan panas.
4. Pengantar Struktural

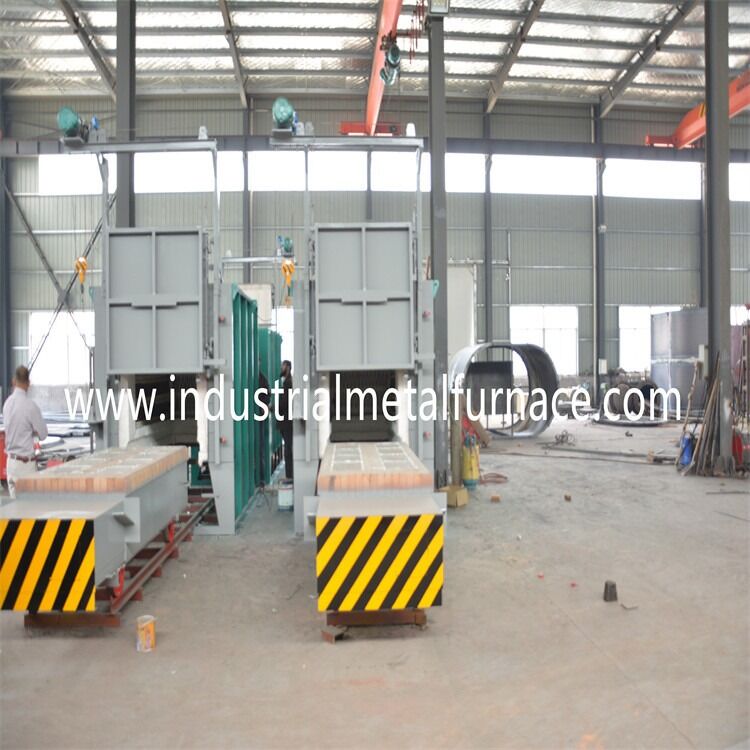

Tungku perapian bogie RT2-150-6 untuk perlakuan panas terutama terdiri dari cangkang tungku, lapisan, pintu tungku, mekanisme pengangkatan pintu tungku dan mekanisme kompresi pintu, bogie, mekanisme traksi bogie, penyegelan antara badan tungku dan bogie, elemen pemanas dan tetap perangkat, dan sistem kontrol suhu.
5. Cakupan Pasokan
| TIDAK. |
Barang |
Q'ty |
Catatan |
| 1 |
Tubuh tungku |
1 set |
Termasuk kipas dan panduan udara stainless steel |
| 2 |
Bogi |
2 set |
|
| 3 |
Sistem penggerak listrik |
4 set |
2 set untuk bogie dan 2 set untuk pintu |
| 4 |
Elemen pemanas |
1 set |
Jalur resistensi |
| 5 |
Sistem kontrol suhu |
1 set |
|
| 6 |
Kabinet kontrol |
1 pc |
|
| 7 |
Pengontrol suhu |
2 buah |
SR13 |
| 8 |
SCR |
6 buah |
|
| 9 |
Kawat timbal kompensasi |
40 meter |
|
| 10 |
Pasangan termal |
2 buah |
0-1000 |
| 11 |
Komponen listrik |
1 set |
SCR, sakelar udara, ammeter, voltmeter, relai panas, dan sakelar |
