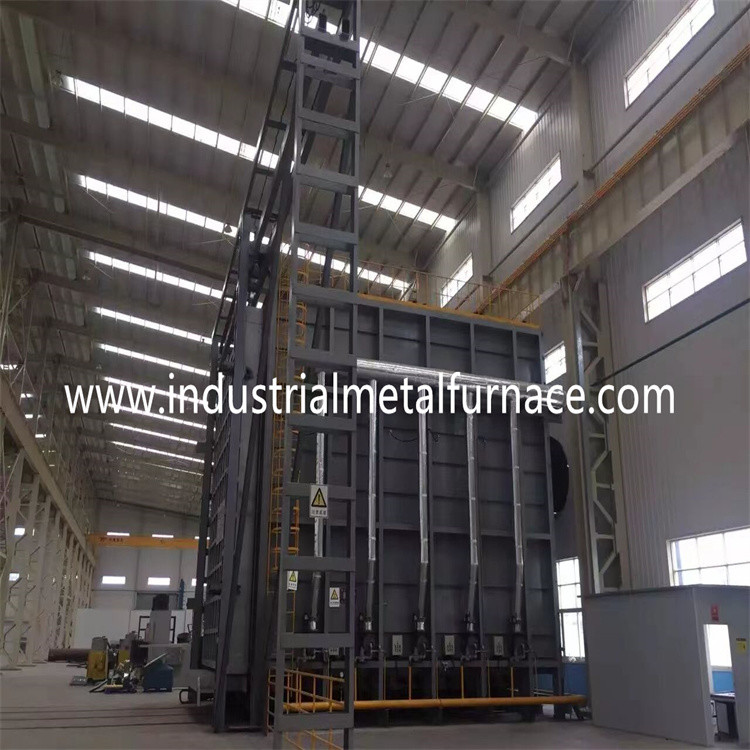

Gas Alam Suhu Kerja Tinggi Tungku Perlakuan Panas Tungku Bawah Mobil
1. Bekerjamekanisme
Tungku troli adalah tungku operasi tipe batch.Struktur tungku bawah mobil: bagian bawah tungku adalah troli bergerak.
Sebelum pemanasan, troli diisi di luar tungku, dan bagian kerja ditempatkan pada besi pendukung, dan kemudian troli ditarik ke dalam tungku dengan mekanisme traksi untuk pemanasan.Setelah pemanasan, troli ditarik keluar dari tungku dengan mekanisme traksi untuk pembongkaran.Atau gunakan derek untuk mengangkat benda kerja yang dipanaskan ke peralatan tempa untuk diproses.
2. Parameter Teknis
| Tidak. |
Barang |
Parameter |
| 1 |
Ukuran efektif jantung tungku
|
1.5*2.5*3m (L*W*H)
|
| 2 |
Ukuran perapian tungku
|
1.9*2.9*3.2m (L*W*H)
|
| 3 |
Nilai suhu
|
1200℃
|
| 4 |
Zona pemanasan
|
2 zona
|
| 5 |
Metode kontrol suhu
|
Pengontrol suhu Japan Shimaden Intelligence;Layar sentuh 10,1 inci, PLC Siemens dan kontrol manual;kontrol pulsa
|
| 6 |
Catatan suhu
|
2 titik pengukuran merekam kurva suhu naik dan turun
|
| 7 |
lapisan tungku
|
Mengadopsi struktur serat penuh tahan panas;5mm papan asbes isolasi panas + 325mm tebal 1260 derajat blok serat tahan api + 25mm zirkonium yang mengandung 1350 derajat selimut suhu tinggi.
|
| 8 |
Jumlah dan model pembakar
|
4 pcs, AGS 125HB, 320kw/jam
|
| 9 |
Total permintaan saluran pipa gas
|
Total permintaan saluran pipa gas
|
3. Pengenalan Struktur
Cangkang dari rangkaian tungku listrik ini dilas dengan pelat baja dan baja bagian, dan bagian bawah badan tungku dihubungkan dengan rel ringan troli.Pengguna tidak memerlukan instalasi dasar, tetapi hanya perlu meletakkannya di atas tanah semen yang rata.
3.1 tubuh tungku
Struktur baja bodi tungku terbuat dari baja 8# -12#U dan pelat baja.
3.2 lapisan tungku
Bahan pelapisnya adalah blok padat serat tahan api aluminium 1200℃ yang tinggi.Ketebalan lapisan tahan api suhu tinggi adalah 355mm.
3.3 bogie
Bogie terdiri dari bahan pengawet panas, rangka bogie dan mekanisme penggerak.Lapisan tahan api dibagi menjadi 3 sub-lapisan, yaitu lapisan 1 bata alumina tinggi atas, dan lapisan 2 dan 3 dengan kedua bata tanah liat ringan.
3.4 penyegelan
Penyegelan antara bogie dan badan tungku mengadopsi blok penyegelan serat tahan api, yang ditekan oleh tuas silinder listrik, dan bekerja bersama dengan silinder listrik pintu tungku.
3.5 pintu tungku
Pintu tungku terdiri dari lapisan semua serat dan cangkang struktur baja.Pintu dibuat dengan blok serat terkompresi aluminium silikat yang sama seperti untuk badan tungku.
3.6 sistem pembakaran
Sistem pembakaran terdiri dari pembakar kecepatan tinggi Krom, sistem kontrol pembakaran proporsional, katup gas, katup solenoida, kotak kontrol pembakar, dll.
3.7 sistem kontrol
Kabinet kontrol dikendalikan oleh tombol listrik, dan perangkat anti guling dipasang untuk memastikan penggunaan yang nyaman.
Catatan: Tungku untuk sistem perlakuan panas mengadopsi serat kapas hemat energi sebagai lapisan tungku, dan efek hemat energi lebih jelas, hingga sekitar 30%.
