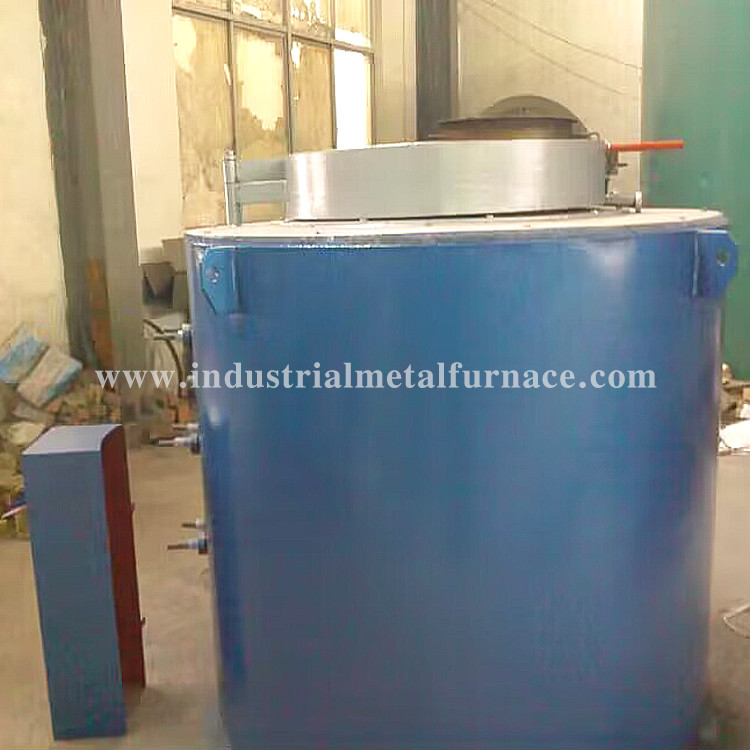

Perlawanan Listrik Salt Bath Tungku Pengolah Panas dan Peralatan untuk Bagian Logam
1.Aplikasi
Tungku mandi garam yang dipanaskan secara eksternal adalah tungku tipe batch yang digunakan untuk perlakuan panas bagian logam,
seperti pendinginan, anil, tempering, normalisasi, tidak ada pemanasan oksidasi dan karburasi, dll.
2.Parameter Teknis tungku perlakuan panas
| TIDAK. |
Barang |
Spesifikasi |
| 1 |
Model |
RYG-90-7 |
| 2 |
Nilai daya |
90KW+5% (1-100% disesuaikan) |
| 3 |
Tegangan pengenal |
380V, 3fasa, 50HZ |
| 4 |
Suhu terukur |
800 ℃ |
| |
Suhu kerja |
750℃ |
| 5 |
Sambungan elemen pemanas |
Y |
| 6 |
Metode kontrol suhu |
SCR, kontrol PID, lebih dari alarm suhu |
| 7 |
Zona kontrol suhu |
1 zona kontrol + satu titik di dalam ruang tungku untuk mengukur suhu |
| 8 |
Ukuran kerja yang efektif |
Φ900*1000mm
(diameter dalam wadah * kedalaman dalam)
|
| 9 |
Akurasi kontrol suhu |
±2℃ |
| 10 |
Keseragaman suhu |
±10℃ |
| 11 |
Daya rugi tungku kosong |
≤18% |
| 12 |
Kenaikan suhu permukaan tungku |
≤40℃ |
| 13 |
Sisi pemanas |
Pemanasan empat sisi |
3.Tungku sstruktur
Tungku penangas garam terdiri dari cangkang tungku, wadah dan sistem kontrol suhu.
Cangkang tungku
Shell tungku perlakuan panas dilas oleh baja saluran dan baja sudut.Pelat luar cangkang terbuat dari baja Q235,
yang memiliki ciri padat, andal, kekuatan keseluruhan yang baik dan tidak mudah rusak.Lapisan tungku mengadopsi
serat tahan api dengan ketebalan 300mm.Lapisan bawah mengadopsi bata tanah liat tahan api 1,3g / cm3 dan batu bata berat
untuk daerah rawan.Lapisan isolasi mengadopsi serat tahan api aluminium silikat, dan lapisan isolasi luar mengadopsi pelat diatomit dan asbes.
Percobaan

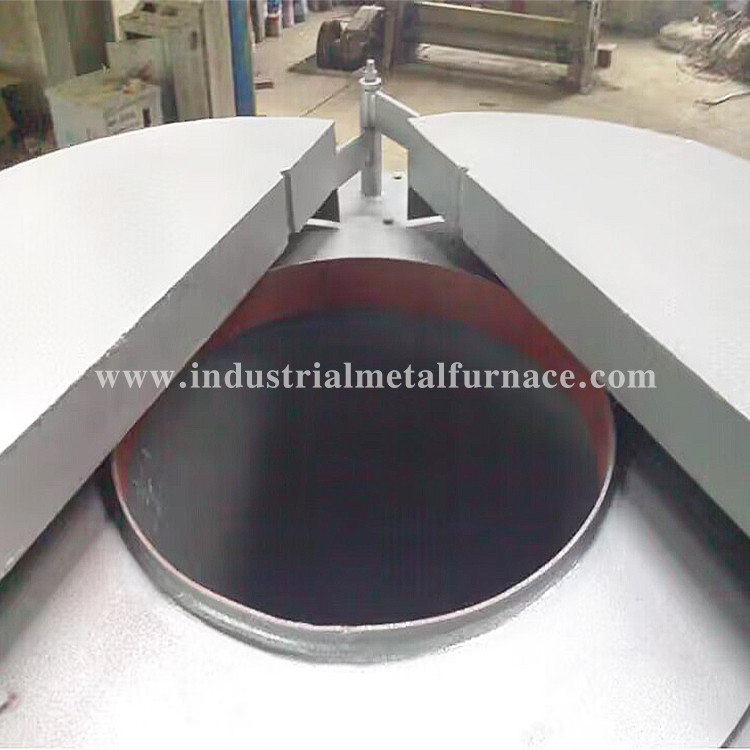

Wadah terbuat dari pelat baja tahan karat 10mm 316L (0Cr17Ni12Mo2).Ini digunakan untuk mencegah garam cair
infiltrasi ke lapisan isolasi dan alur garam.Saat alur garam rusak, dapat diangkat untuk diperbaiki.
Elemen pemanas
Elemen pemanas mengadopsi sabuk resistansi 0Cr25AL5.Elemen pemanas diatur sedemikian rupa mengelilingi badan tungku
bahwa wadah dapat dipanaskan secara merata.Bagian bawah tungku mengadopsi batu bata tahan api.
Sistem pengaturan
Kabinet kontrol utama mengadopsi kabinet gabungan tipe vertikal GGD.Panel kontrol listrik terdiri dari ampere meter, voltmeter, pengatur suhu, perekam suhu dan saklar kontrol.
4.Cakupan pasokan
| TIDAK. |
Barang |
Q'ty |
| 1 |
Tubuh tungku |
1 set |
| 2 |
Wadah stainless steel tahan panas 316L |
1 buah |
| 3 |
Elemen pemanas |
1 set |
| 4 |
Sistem pengaturan |
1 set |
| 5 |
Termokopel |
2 set |
