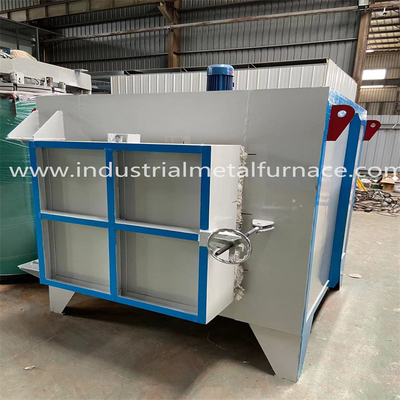

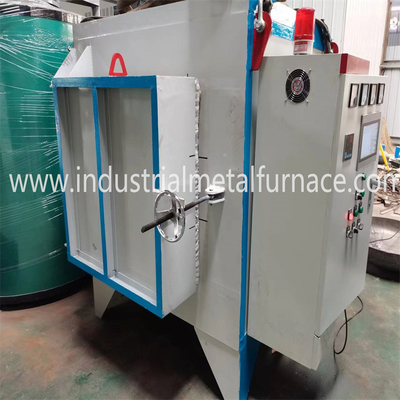

Tungku tipe kotak listrik untuk pengolahan panas bagian logam atau paduan menengah atau kecil

1. Aplikasi

RX3-25-12 tungku api listrik bogie terutama digunakan untuk pengolahan panas bagian logam atau paduan menengah atau kecil.

2. Parameter Teknis Utama

3. Pengantar Struktural

Tungku pemanas RX3-25-12 terutama terdiri dari badan tungku, lapisan, pintu tungku, elemen pemanas dan sistem kontrol suhu.

3.1 buluBadan nac

Struktur baja tubuh tungku terbuat dari baja bagian 6-8# dan pelat baja 3-12mm.dan diperkuat dengan bantalan baja bagian. dinding luar tungku dicat dengan 2 lapisan primer, dan 2 lapisan cat pelapis. bagian utama tungku dicat dengan cat tahan panas.

3.2 lapisan

Tubuh oven tipe kotak dibangun dengan bata tahan api dan serat.Serat aluminium yang pra-dikompresi menjadi blok (kompresi gravitasi: ≥ 235Kg/m³Struktur lapisan tahan api ini memiliki keuntungan konduktivitas panas yang rendah, kapasitas anti-kejut yang kuat, dan anti-erosi.Lapisan memiliki ketebalan total 325mmSerat aluminium silikat tahan suhu maksimum 1250 °C.

3.3 pintu tungku dan sistem pintu atas ke bawah

Pintu oven tipe kotak terdiri dari lapisan serat sepenuhnya dan casing struktur baja.Lapisan pintu adalah blok serat suhu tinggi yang sama dengan lapisan tubuh tungku. Struktur keseluruhan tungku mempertahankan bentuknya saat dipanaskan. Pintu adalah tipe pembukaan sisi. Pintu dibuka secara manual ke sisi.

3.4 dasar tungku:

Bagian bawah tungku terdiri dari batuan tahan api, 30mm tebal Ni7N bogie permukaan plat.Lapisan pelat baja bawah tahan panas diletakkan untuk memastikan beban dan melindungi umur layanan kawat tungku.

Lapisan bawah: Lapisan komposit terbuat dari batu bata tahan api kelas satu dengan alumina tinggi, batu bata tahan api ringan, batu bata isolasi, dll.Solokan pemasangan elemen pemanas dibangun di lapisan, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureSelama produksi, sendi ekspansi ditinggalkan untuk mencegah lapisan dari memperluas dan merusaknya ketika dipanaskan.

3.5 elemen pemanas

elemen pemanas: Pita tahan paduan resistansi 0Cr27AL7Mo2 dipasang di dinding kiri dan kanan, bagian bawah tungku dan bagian bawah tungku.

3.6 Sistem kontrol listrik

Pengendalian suhu: Pengendalian PID diadopsi untuk pengendalian suhu, menggunakan pengontrol suhu Shimaden yang cerdas.kontrol optimal dari setiap zona suhu dapat dicapaiDengan fungsi penyesuaian sendiri secara online, parameter PID optimal dari tungku dapat dihitung untuk mencapai stabilitas suhu yang ideal.

Sistem ini mengontrol suhu tungku pengolahan panas.

Sesuai dengan persyaratan proses, setelah pengaturan dalam pengontrol suhu cerdas, itu dialokasikan ke kontrol zona suhu.mengirimkan sinyal ke tingkat bawah, dan mengumpulkan data suhu dari instrumen tingkat atas di setiap area.

Ketika daya utama dihidupkan, perangkat akan mengontrol tungku listrik sesuai dengan pengaturan dalam instrumen pintar.

Kontrol daya: Sistem eksekusi kontrol mengadopsi sistem pemicu bertenaga tinggi, dilengkapi dengan radiator dan sistem pendingin udara lengkap.Dilengkapi dengan saklar udara otomatis untuk perlindungan sekunder. Setiap kelompok elemen pemanas listrik dilengkapi dengan ammeter, voltmeter, dan indikator on/off untuk elemen pemanas listrik,dengan kekuatan pada perlindungan interlock dan langkah-langkah grounding keamanan untuk memastikan penggunaan yang aman.

4. Komponen Asal

5. Pemasangan

Tungku harus dipasang oleh pelanggan sendiri sementara pemasok menyediakan manual pengguna dalam bahasa Inggris,dukungan online dan panduan video untuk pelanggan karena situasi epidemi saat ini di seluruh dunia.

6. Layanan Pasca-penjualan

Oven ini dijamin selama 13 bulan mulai dari tanggal pengiriman. Selama masa garansi, kerusakan diperbaiki atau diganti jika mereka disebabkan oleh cacat manufaktur.Pembeli dibebankan dengan tingkat tertentu jika kerusakan disebabkan oleh pembeli sendiri.
