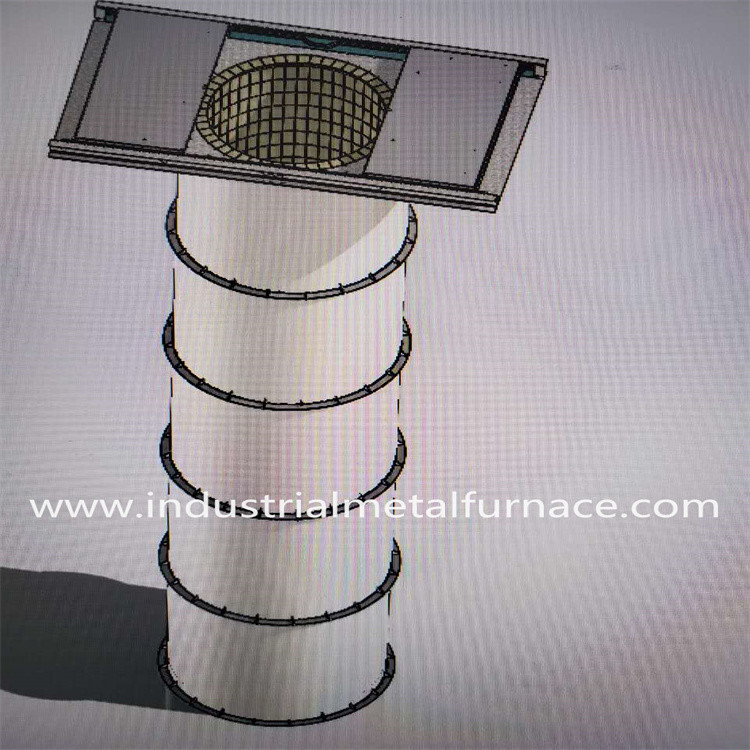

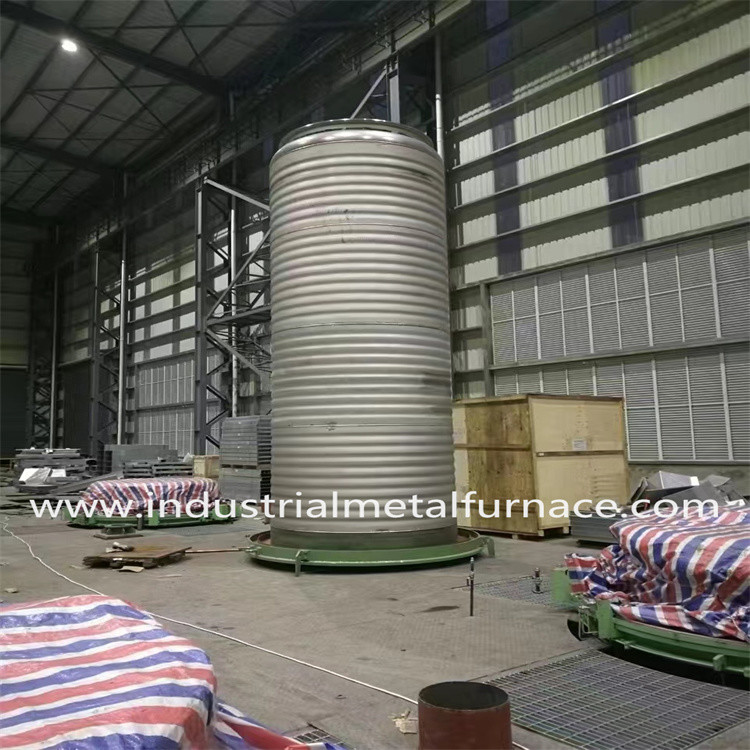

Tipe Pit Resistance Quenching Heat Treatment Furnace (Lapisan Pengolahan Panas)

Tungku pengolahan panas tipe lubang Resistance quenching

1. Ringkasan

RQ₃Seri tungku pemanas tipe lubang suhu tinggi (selanjutnya disebut sebagai tungku listrik) adalah

suhu nominal adalah 1200°C, dan tungku adalah vertikal

Tutup tungku terpecah secara hidrolik, dan tungku dikelilingi oleh sabuk resistensi.

Sabuk resistensi diatur di bagian bawah tungku, dan pelat bawah tungku diletakkan di atasnya.

Ada cincin perlindungan stainless steel di tungku untuk mencegah benda kerja dari bertabrakan dengan tungku

kawat saat memasuki dan meninggalkan tungku.

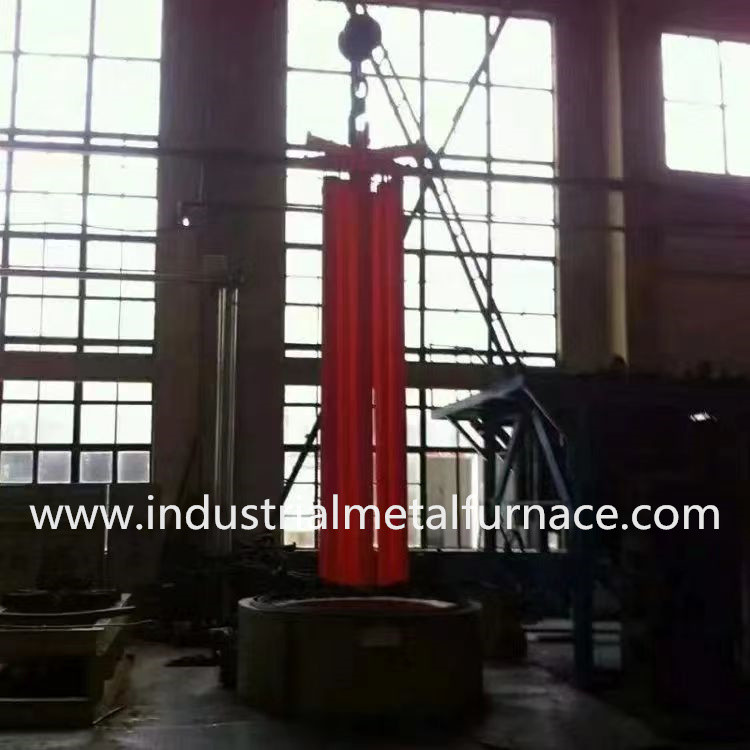

proses pemutihan, pengelasan dan pengolahan panas lainnya untuk berbagai bagian besar dan menengah.

Keuntungan dari penyegelan yang kuat di dalam tungku, seragam suhu tungku yang tinggi, penghematan energi yang baik

dan operasi yang nyaman.

2. UtamaTeknisParameterdari tungku jenis pit

3. Ketentuan Penggunaan

3.1 Penggunaan di dalam ruangan;

3.2 Tidak ada debu konduktif, gas peledak, atau gas korosif yang dapat merusak logam dan isolasi sekitar secara serius;

3.2 Tidak ada getaran atau benjolan yang jelas;

3.4 Lokakarya harus memiliki fasilitas pemadam kebakaran dan pembuangan asap.

4. Pengantar Struktural

Tungku pemadam listrik terutama terdiri dari cangkang tungku, lapisan tungku, elemen pemanas, penutup pelindung,

pelat dasar tungku, penutup tungku dan mekanisme angkat, sistem kontrol suhu, dll.

4.1 Kerangka tungku terutama dilas dengan pelat baja berkualitas tinggi dengan ketebalan 5 mm menjadi bingkai padat.

Tubuh tungku terbagi menjadi empat bagian dan dipisahkan ke atas dan ke bawah.

penampilan yang indah dan kekakuan tinggi. penampilan tubuh tungku lurus, indah, tanpa kerutan atau

Bagian luar tubuh tungku dicat dengan dua lapisan primer dan dua lapisan lapisan atas sesuai dengan

kode warna dipilih sesuai dengan standar industri umum atau standar pabrik dari Partai A,

dan bagian-bagian utama dicat dengan cat tahan suhu tinggi.

4.2 Tubuh utama lapisan terbuat dari blok lipat serat tahan api berkualitas tinggi yang mengandung zirkonium.

dengan metode pemintalan vakum Shandong Luyang, menggunakan pengikat standar dan metode pemasangan ilmiah dan wajar.

Blok lipatan serat dipres kembali sebelum dipasang dan diikat pada cangkang dengan pengikat baja tahan karat khusus.

Total ketebalan instalasi lapisan tungku adalah 300 mm. Struktur memiliki konduktivitas termal rendah, termal rendah

larutan, stabilitas kimia yang sangat baik, stabilitas termal, ketahanan getaran termal, kekuatan tarik dan korosi yang sangat baik

resistensi. resistensi suhu maksimum dari serat silikat aluminium yang mengandung zirkonium adalah 1350 °C, dan bahan

dari pemasangan adalah stainless steel baja bulat.

4.3 Bagian bawah tungku pengolahan panas jenis lubang resistansi listrik terbuat dari lapisan komposit yang terbuat dari aluminium berat tinggi

batu bata tahan api, batu bata tahan api ringan, batu bata isolasi, dll. Bagian-bagian yang rentan terhadap tabrakan dan bagian-bagian yang menanggung beban dibangun

dengan batu bata tahan api tinggi aluminium berat (ketapi suhu tinggi ditambahkan ke lumpur selama masonry) untuk meningkatkan

kekuatan struktural lapisan tungku. sendi ekspansi ditinggalkan selama produksi untuk mencegah lapisan dari memperluas dan

merusak lapisan setelah dipanaskan. lapisan tahan api dibangun ke dalam alur strip di mana elemen pemanas ditempatkan,

dan juga digunakan untuk menempatkan pelat dasar tungku.

4.4 Unsur pemanasan bagian bawah tungku ditutupi dengan pelat bagian bawah tungku yang terbuat dari baja tahan panas ZG40Cr25Ni20.

dengan ketebalan 30 mm. Ia mengadopsi jenis baru gesper untuk mencegah skala oksida dari benda kerja dari jatuh ke dalam

elemen pemanas.

4.5 Unsur pemanas terbuat dari bahan paduan tahan tinggi berkualitas tinggi HRE sabuk resistensi diproses menjadi

bentuk bergelombang. sabuk resistensi diperbaiki dengan sekrup keramik khusus (lihat instalasi sabuk resistensi)

Strukturnya mudah dipasang dan cepat dirawat dan diganti.

sirkuit pendek termal dengan shell tungku untuk menyebabkan overheating lokal dari shell tungku.

sebuah gasket keramik ditempatkan antara dinding serat dan sabuk resistensi untuk memastikan bahwa permukaan serat tidak

dalam kontak langsung dengan sabuk resistensi, sehingga meningkatkan efek pemanasan sabuk resistensi.

Sekrup keramik dan washer keduanya disinter dan dibentuk pada suhu tinggi menggunakan korundum

Alat ini dibagi menjadi delapan bagian, yaitu:

area pemanas. Sebuah kelompok pemanas independen diatur di setiap bagian pemanas, dan tidak ada pengaturan lintas zona.

Diagram pemasangan pita resistensi Diagram sekrup keramik

4.6 Bahan dari cincin perlindungan adalah stainless steel 310S, dengan ketebalan 5 mm.

Beberapa cincin perlindungan dipasang di atas dan ke bawah di tungku, yang secara efektif membatasi

berayun kiri dan kanan dari benda kerja saat memasuki dan meninggalkan tungku, dan dapat mencegah

workpiece dari bertabrakan dengan kawat tungku saat memasuki dan meninggalkan tungku.

4.7 Tutup tungku dan mekanisme pembukaan dan penutupan: Tutup tungku terbuat dari

3mm tebal pelat baja di setengah, dan bahan isolasi terbuat dari aluminium yang mengandung zirconium

blok lipat serat silikat yang diikat dengan jangkar, dengan ketebalan 300 mm. Tutup tungku adalah

Dibuka dan ditutup dengan batang dorong hidrolik, dan katrol dipasang pada penutup tungku kiri dan kanan.

Tutup tungku dapat bergerak 4.8 Sistem kontrol listrik

4.8.1 Komponen kontrol utama seperti regulator daya, kontaktor AC, sekring cepat, relay perantara,

operasi saklar, tombol, lampu indikator sinyal, dll mengadopsi produk yang dapat diandalkan dari merek domestik yang terkenal.

Instrumen yang menunjukkan arus dan tegangan sensitif, akurat, dapat diandalkan dan memiliki masa pakai yang panjang.

4.8.2 Sistem kontrol suhu otomatis

(Diagram kabinet kontrol)

4.8.4 Suhu dari setiap zona suhu dikendalikan oleh Shimaden Jepang SRS13A

kontrol suhu program cerdas seri dan diatur oleh regulator daya bertenaga tinggi.

Instrumen kontrol utama dari setiap zona berkomunikasi dengan layar sentuh, dan outputnya menggunakan

teknologi modul proporsi waktu untuk langsung memicu pengatur daya untuk mengontrol proses pemanasan.

4.8.5 Shimaden Jepang kontrol suhu cerdas untuk jenis lubang oven listrik memiliki

fungsi pemrograman suhu dan waktu yang seragam, pengaturan suhu dan waktu yang independen,

meter memiliki beberapa mode output dan fungsi kontrol output multi-saluran,

dan dapat beralih antara mode manual dan otomatis secara online.

(Shimaden SRS13A T)suhuCpengontrol)

4.8.6 Smart meter memiliki fungsi untuk berkomunikasi dengan layar sentuh, sehingga kurva proses

dan data dari setiap daerah dapat dipanggil dan dicetak pada flash drive USB kapan saja, dan juga dapat

disimpan secara acak untuk menyimpan secara otomatis semua data proses pengolahan panas produksi yang sebenarnya selama ≥ 1 tahun.

4.8.7 Setiap zona memiliki tiga ampere untuk menunjukkan arus loop, dan setiap modul pengatur daya

Dilengkapi dengan perlindungan sekring cepat.

4.8.8 Mesin kontrol industri layar sentuh MCGS (layar sentuh 10) dilengkapi dengan USB standar

antarmuka untuk memudahkan penyimpanan dan pencetakan data.

4.8.9 Sistem memiliki keandalan tinggi dan fungsi anti interferensi.

4.8.10 Mengumpulkan suhu kontrol master secara real time dari instrumen kontrol master tingkat bawah.

Kondisi setiap zona suhu tungku dan alarm pada setiap saat dalam proses dapat

ditampilkan dan direkam secara real time sampai proses selesai.

4.8.11 Antarmuka Sistem

Antarmuka dialog manusia-komputer: Antarmuka tampilan komputer memiliki gambaran sistem berwarna-warni,

pengaturan parameter, tampilan parameter, kurva pengaturan, kurva proses, simulasi proses,

antarmuka alarm, laporan waktu cetak dan bantuan antarmuka kerja. semua antarmuka kerja ditampilkan dalam bahasa Cina.

Ini memiliki satu tombol mulai dan berhenti setelah kurva proses diatur.

5. Lingkup Pasokan

6. Komponen Asal
