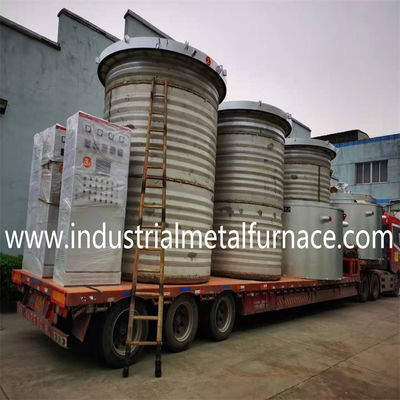

Tungku pengolahan panas untuk kawat logam dan batang 950C suhu maksimum 320kW Daya 3 Zona pemanasan Desain hemat energi
1. Perlengkapan Tujuan tungku pengolahan panas listrik
Hal ini digunakan untuk pembekuan umum, penggilingan dan pengolahan panas sferoidisasi kawat logam,
Ini adalah perawatan panas periodik yang relatif tidak mengoksidasi dan hemat energi
peralatan.Rangkaian tungku listrik ini dapat digunakan untuk proses pengolahan panas seperti
sebagai pemanasan atmosfer udara dan pengelasan suhu tinggi di bawah 950 °C.
dari penyegelan yang kuat di dalam tungku, seragam suhu tungku yang tinggi, penghematan energi yang baik
dan operasi yang nyaman.
2. UtamaTeknis PArameters
| Tidak, tidak. |
Artikel |
Parameter teknis |
| 1 |
Tenaga pemanas nominal |
320kW+5%(1-100% daya diatur) |
| 2 |
Suhu nominal |
950°C |
| 3 |
Suhu umum |
720-850°C |
| 4 |
Sumber daya listrik |
380V, 3 fase, 50Hz |
| 5 |
Jumlah zona pemanasan |
3 zona (atas, tengah, bawah) |
| 6 |
Ukuran kerja efektif tangki muffle tungku |
Ø 2150 × 2500mm (diameter × tinggi) |
| 7 |
Keseragaman suhu |
± 10°C |
| 8 |
Keakuratan kontrol suhu |
± 2°C |
| 9 |
Kehilangan daya tungku kosong |
≤ 10% |
| 10 |
Pembukaan badan tungku dan penutup tungku |
Dibuka dan ditutup dengan crane bengkel |
| 11 |
Metode pemanasan |
Dinding samping tungku + dasar tungku |
| 12 |
Kapasitas beban yang dirancang dari dasar tungku |
Max 10t |
| 13 |
Peningkatan suhu dinding luar tungku |
≤ 45°C |
| 14 |
Metode pengisian tungku |
Bagian kerja diangkat dan dipanaskan di tangki muffle tungku. |
| 15 |
Metode kontrol suhu |
PID thyristor kontrol Jepang Shimaden kontrol suhu instrumen cerdas dengan alarm over-suhu dan alarm over-suhu. |
| 16 |
Pengontrol daya |
Regulator daya tiristor proporsional waktu yang terhubung ke instrumen kontrol suhu cerdas. |
| 17 |
Jenis lapisan tungku |
Struktur serat tahan api, dasar tungku dibangun dengan bata tahan api berat |
| 18 |
Jenis segel tangki muffle tungku |
Segel silikon suhu tinggi Metode pendinginan: pendinginan air |
| 19 |
Sistem pendinginan akhir proses |
Pendingin cepat + outlet udara |
3PeralatanStruktur
RJ2- 320-9 tipe lubang tipe tungku tahan pengolahan panas sebagian besar terdiri dari tungku
badan, penutup tungku, elemen pemanas dan perangkat pemasangan; sistem kontrol listrik; tungku
Sistem kontrol suhu otomatis, dll.
Shell: Kerangka memastikan stabilitas. dinding luar, terbuat dari ≥4mm plat baja (10# - 12#
bajadan6mm plat bawah),Itu dicat sesuai standar, dengan tinggi -
cat tempered untukbagian kunci.
Lining: Struktur serat penuh, menggunakan serat tahan api berkualitas tinggi dari Shandong Luyang.
Sebelum...Blok serat terkompresi (≥ 230 Kg/m3) diikat dengan baja bulat stainless steel.
Isolasi adalah≥ 320mmBagian bawah memiliki batu bata alumina tinggi dengan sendi ekspansi
dan pemanasan stripelemen yang tercakup dalamPiring tahan panas.
Elemen Pemanasan: Terbuat dari paduan 0Cr25Al5, sabuk resistansi bergelombangdipasang pada
sisidan bagian bawah.Ada 3 area pemanas.
dengankelompok independen.Batang-out timbal adalah φ16 0Cr25Al5, dan kawat penjepit adalah
dilapisi krom.Titik netral sabuk resistensinol - terhubung.
Muffle Tank: Terbuat dari 10mm 321 - stainless steel plates (10mm bawah), dengan bulat
Tekanan -disegelBagian bawah dan bagian atas tertutup.
cincin segel grafit.25mm A3tutup logam lembaran, dengan stainless steel 321
kotak terisolasi, disegel oleh 14 - 16sekrup manual.
Perangkat Atmosfer Pelindung: Tutup tungku memiliki inlet udara, port knalpot (keduanya
dengankatup manual),sebuah indikator tekanan, dan cincin angkat.
4. Halaman layar sentuh:
5. Lingkup pasokan
| Tidak.. |
Artikel |
Q??TY |
Perhatikans |
| 1 |
Tubuh tungku |
1 set |
Termasuk pelat dasar tungku |
| 2 |
321 Tangki muffle tungku stainless steel |
1 set |
Tutup tungku baja tahan karat terisolasi |
| 3 |
Elemen pemanas |
1 set |
Strip resistensi |
| 4 |
Sistem kontrol suhu |
1 set |
|
| 5 |
Kabin kontrol |
1 set |
|
| 6 |
Jepang Shimaden Temperature Controller |
3 set |
|
| 7 |
Thyristor |
9 set |
|
| 8 |
Kabel kompensasi |
60m |
|
| 9 |
Termokopel |
3 pcs |
K-tipe 0-1100 |
| 10 |
Alat pendukung listrik |
1 set |
Kontaktor, saklar udara, ammeter, voltmeter, relay termal, saklar, dll. |
6.MDaftar komponen
| No. |
Artikel |
Asal usul |
| 1 |
Pengontrol suhu |
Nippon Shimaden |
| 2 |
Thyristor |
Jiangsu Danxiang Thyristor Technology |
| 3 |
Pita Resistensi |
Shougang, Beijing |
| 4 |
Bahan Isolasi |
Shandong Luyang Group |
| 5 |
Bahan Refraktor |
Yixing, Jiangsu |
| 6 |
Baja |
Tangshan Iron and Steel, Anshan Iron and Steel |
| 7 |
Plat baja tahan karat |
TISCO |
| 8 |
Pompa vakum |
Shanghai |
| 9 |
layar sentuh |
MCGS, Cina |
| Catatan:Pemasok memiliki hak untuk mengubah merek komponen ke merek yang setara karena tidak tersedia yang saat ini. |
7Layanan Pasca-penjualan
Tungku pengolahan panas vakum dijamin selama 13 bulan mulai dari tanggal
Penjual bertanggung jawab untuk memperbaiki tungku atau mengganti bagian yang rusak
jika kesalahan disebabkan oleh cacat manufaktur, tetapi kerusakan yang disebabkan oleh operasi yang salah oleh
pekerja harus diperbaiki oleh pembeli sendiri atau oleh penjual dengan tarif tertentu.
(Bagian yang mudah dipakai, dan konsumsi alami dari bagian suhu tinggi tidak termasuk dalam
garansi.)
